2.1 Description générale
Le moniteur vidéo doit être associé à un module extérieur pour visualiser un visiteur et pour dialoguer avec lui.
La liaison entre le moniteur et le module extérieur est assurée par un BUS 2 fils.
Ce moniteur est équipé de boutons qui permettent de :
répondre aux appels des visiteurs
dialoguer entre plusieurs moniteurs d'une même habitation
actionner le portail motorisé ou une serrure électrique
actionner des produits Somfy io
enregistrer des prises de vues de la caméra du module extérieur

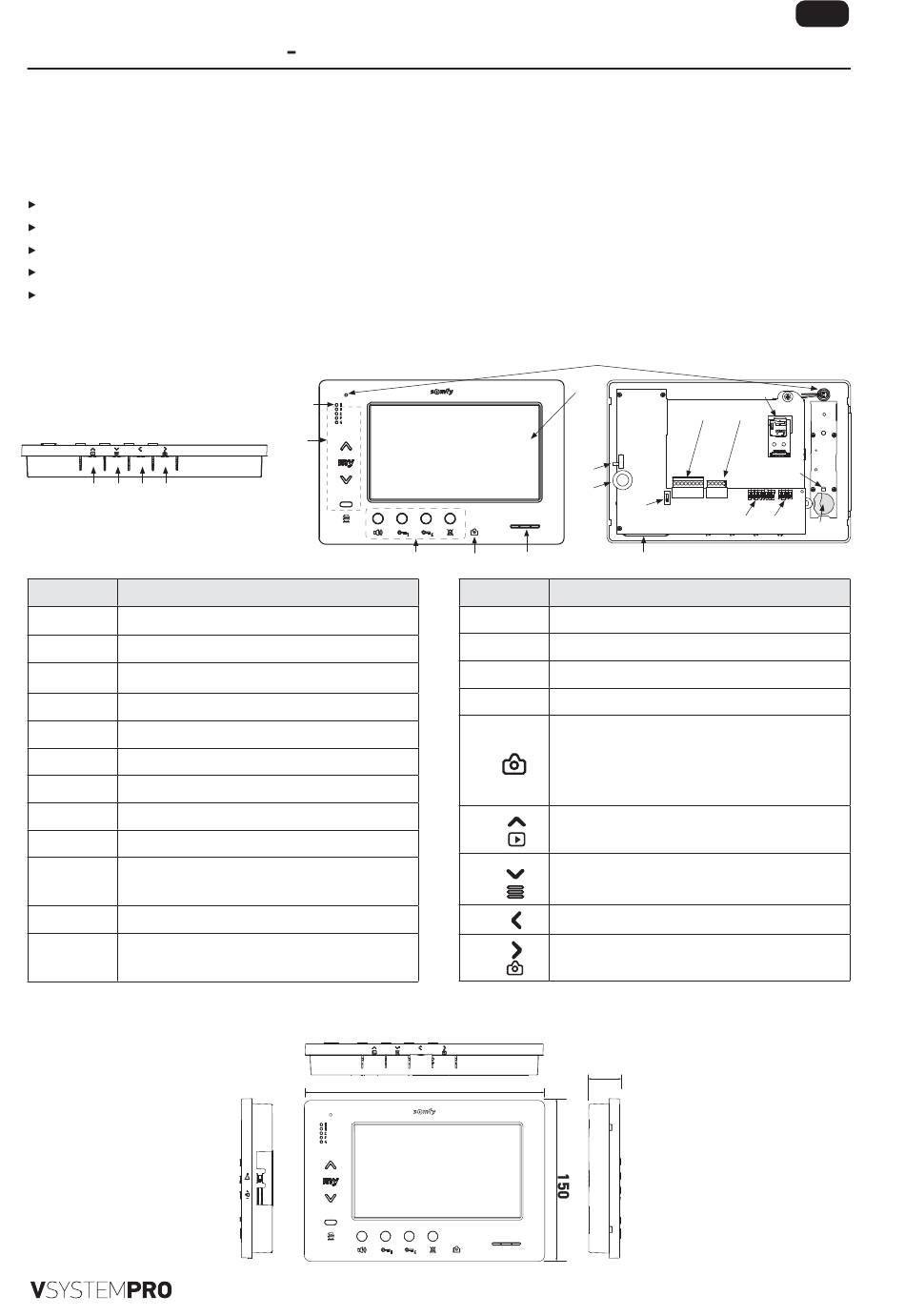

2.2 Présentation du moniteur
Vue de dessous
37 38 39 40
Repère Désignation
1 Ecran LCD - 800 x 480 pixels
2 Boutons de communication
3 Haut-parleur
4 Microphone
5 Commande io
6 Bornier débrochable 1
7 Bornier débrochable 2
8 Sélecteur de ligne BUS
9 Commutateur d'adresses (8 sélecteurs)
Commutateur d'intercommunication (4
10
sélecteurs)
12 Sélecteur du niveau de sonnerie
Molette de réglage du volume de
13
conversation

2.3 Dimensions du moniteur

Copyright © 2016 Somfy SAS. All rights reserved.
2 PRÉSENTATION DU PRODUIT
Face avant
18
5
2
224
4
1
12
13
36 3
Repère Désignation
14 Pile de la commande io
15 Bouton de programmation io (PROG)
18 Voyant «pile faible»
35 Support pour carte micro SD (non fournie)
Voyant d'indication de status :
photo automatique (voyant allumé)
-
36
nouvelle photo en mémoire (voyant
-
clignotant)
Bouton «navigation entre images»
37
Réglage de l'écran
38
Réglage date + heure
Déclenchement manuel des photos
39
Bouton photo automatique (ON/OFF)
40
29
FR
Dos de la face avant
35
6 7
15
8
9 10
3
14
3
