HYDROGEN-SERIES

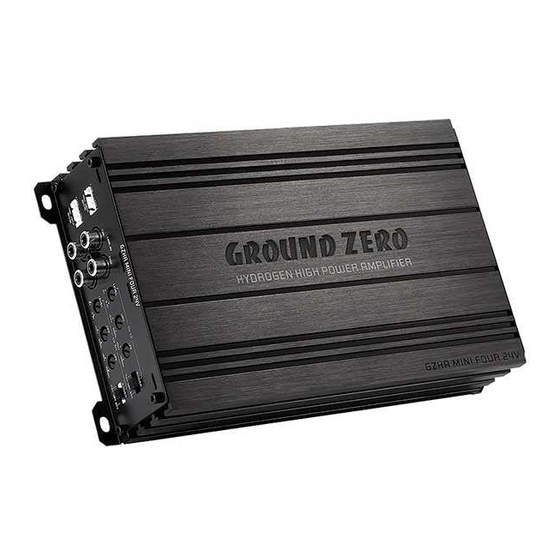

GZHA MINI FOUR 24V
Speaker wires
Power supply wires
High-level input wires
Remote wire
AMPLIFIER
OWNER'S MANUAL
Features
•
High-efficient class D mini amplifier
•
For 24V use
•
Extreme compact size
•
2 Ohm stable stereo
•
High-level input with Auto-On
•
Adjustable wide-range filters
•
Adjustable input sensitivity
•
Thermal / short circuit / overload protection
Recommended wiring
GZHA MINI FOUR 24V
min 1.5 mm² / 15 AWG
min 16.0 mm² / 6 AWG
min 1.00 mm² / 18 AWG
min 0.75 mm² / 20 AWG

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HYDROGEN Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ground Zero HYDROGEN Series

Summary of Contents for Ground Zero HYDROGEN Series

  • Page 1 HYDROGEN-SERIES AMPLIFIER OWNER’S MANUAL GZHA MINI FOUR 24V Features • High-efficient class D mini amplifier • For 24V use • Extreme compact size • 2 Ohm stable stereo • High-level input with Auto-On • Adjustable wide-range filters • Adjustable input sensitivity •...

  • Page 2: Mounting Instructions

    Mounting instructions • As a precaution, it is recommended to disconnect the vehicles battery before mounting (also note the vehicles manual!) • The power supply wire needs to be protected within max. 20 cm / 8” by a main fuse holder with matching fuse value (Main fuse value needs be equal to the sum of values of the fuses of each connected device) •...
  • Page 3 Controls & Features – GZHA MINI FOUR 24V...
  • Page 4 Controls & Features GZHA MINI FOUR 24V SPEAKER terminal Speaker connection GROUND -> ground terminal POWER supply terminal -> remote wire (10-32V) / not to be used with high-level input (10) BATT+ -> +24 Volt wire from battery terminal POW -> green -> ok (correct operation) Status LEDs PRO ->...
  • Page 5 Stereo RCA input & output wiring – GZHA MINI FOUR 24V Remote Leitung (Steuerung für el. Antenne) Head Unit Cinch (RCA) Ausgang max. 20 cm Sicherung 40A 20 A Batterie HIGH LEVEL input wiring – GZHA MINI FOUR 24V...
  • Page 6 BRIDGED output wiring – GZHA MINI FOUR 24V...

  • Page 7: Specifications

    Specifications Model GZHA MINI FOUR 24V Amplifier type 4 channel class D RMS Power @ 4 Ω 4 x 80 W (1% THD+N) RMS Power @ 2 Ω 4 x 130 W (1% THD+N) RMS Power @ 1 Ω 2 x 260 W (1% THD+N) RMS Power @ 4Ω...

  • Page 8: Troubleshooting Guide

    Check speaker / wires and insulate if necessary Terms of warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel.
  • Page 9 HYDROGEN-SERIES VERSTÄRKER ANLEITUNG GZHA MINI FOUR 24V Ausstattungsmerkmale • Hocheffiziente Class D Mini Verstärker • Für den Einsatz an 24 V Betriebsspannung • Extrem kompakte Außenmaße • 2 Ohm stabil Stereo • High-Level Eingänge mit Auto-On • Breitbandig regelbare Filter •...
  • Page 10 Montagehinweise • Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) • +24 Volt Stromkabel muss max. 20 cm nach der Batterie abgesichert werden. Identischer Sicherungswert, wie die Summe aller einzelnen Sicherungen der daran angeschlossenen Geräte • Defekte Sicherungen ausschließlich durch identische Werte ersetzen •...
  • Page 11 Einstellungen und Funktionen – GZHA MINI FOUR 24V...
  • Page 12 Einstellung und Funktionen – GZHA MINI FOUR 24V Lautsprecheranschluss Zum Anschluss der Lautsprecher-Kabel GROUND -> Masse Anschluss Stromanschluss -> Remote Anschluss (10-32 V) / im High-Level Betrieb (10) nicht anschließen BATT -> +24 Volt Kabel (Batterie) POW -> grün -> ok (Gerät in Betrieb) Zustandsanzeigen ->...
  • Page 13 Stereo Cinch (RCA) Eingang & Ausgang – GZHA MINI FOUR 24V Remote Leitung (Steuerung für el. Antenne) Head Unit Cinch (RCA) Ausgang max. 20 cm Sicherung 40A 20 A Batterie Hochpegel-Eingang – GZHA MINI FOUR 24V Lautsprecherausgänge...
  • Page 14 BRIDGED Ausgang – GZHA MINI FOUR 24V...

  • Page 15: Technische Daten

    Technische Daten Model GZHA MINI FOUR 24V 4 Kanal Class D RMS Power @ 4 Ω 4 x 80 W (1% THD+N) RMS Power @ 2 Ω 4 x 130 W (1% THD+N) RMS Power @ 1 Ω 2 x 260 W (1% THD+N) RMS Power @ 4Ω...

  • Page 16: Gewährleistung / Garantie

    Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftige Änderungen oder Verbesserungen an Produkten vorzunehmen, ohne Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
