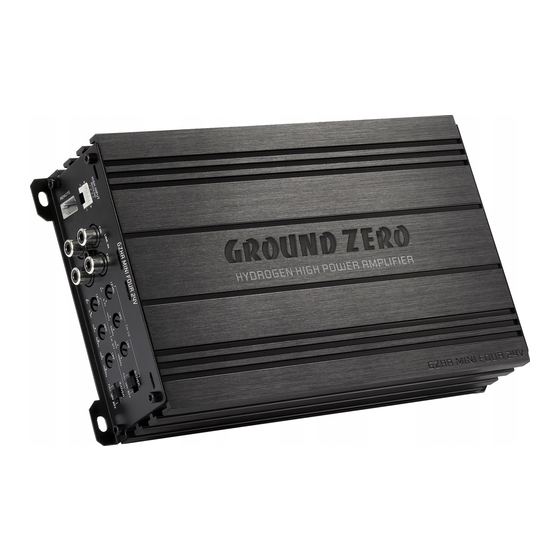

HYDROGEN SERIE
4-Kanal Class D Verstärker
GZHA MINI FOUR 24V
•
Hocheffizienter 4-Kanal Class D Verstärker
•
Zur Verwendung an 24V Betriebsspannung
•
2 Ohm stabil im Stereobetrieb
•
4 Ohm stabil im Brückenbetrieb
•
Variabler Hochpass-Filter
•
Variabler Tiefpass-Filter
•
2x Stereo RCA Eingang
•
Hochpegeleingang mit Auto-on Funktion
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Thermische Schutzschaltung
•
Kurzschluss-Schutzschaltung
•
Überlast-Schutzschaltung
•
Anleitung innenliegend
•
Optionale kabelgebundene Pegel-Fernbedienung
(GZTA Bassremote) separat erhältlich
Anleitung
(AWV2.0)
Ausstattungsmerkmale
HYDROGEN SERIES
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Ground Zero GZHA MINI FOUR 24V
Summary of Contents for Ground Zero GZHA MINI FOUR 24V
- Page 1 HYDROGEN SERIE 4-Kanal Class D Verstärker GZHA MINI FOUR 24V Anleitung (AWV2.0) Ausstattungsmerkmale • Hocheffizienter 4-Kanal Class D Verstärker • Zur Verwendung an 24V Betriebsspannung • 2 Ohm stabil im Stereobetrieb • 4 Ohm stabil im Brückenbetrieb • Variabler Hochpass-Filter •...
- Page 2 GROUND ZERO GZHA MINI FOUR 24V Einleitung Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der HYDROGEN Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes.
- Page 3 Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln.
-
Page 4: Einstellungen Und Funktionen
GROUND ZERO GZHA MINI FOUR 24V Einstellungen und Funktionen Lautsprecheranschluss Zum Anschluss der Lautsprecherkabel GROUND Masse Anschluss Remote Anschluss ( +10V bis 32V) Stromanschluss (nicht nötig bei Nutzung des Hochpegel-Einganges) BATT +24 Volt Kabel (Batterie) (grün) ok (Gerät in Betrieb) -
Page 5: Technische Daten
GROUND ZERO GZHA MINI FOUR 24V Technische Daten Modell GZHA MINI FOUR 24V 4-Kanal Class D RMS Power @ 4 Ω CEA Standard CEA-2006-A 4 x 80 W (1% THD+N) RMS Power @ 2 Ω CEA Standard CEA-2006-A 4 x 130 W (1% THD+N) RMS Power @ 4Ω... - Page 6 GROUND ZERO GZHA MINI FOUR 24V Hochpegel-Eingang Brückenbetrieb GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO - international sponsor of Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com HYDROGEN SERIES...
- Page 7 HYDROGEN SERIES 4-Channel Class D Amplifier GZHA MINI FOUR 24V Owner´s Manual (AWV2.0) Main Features • High-efficient 4-channel class D amplifier • For 24V DC use only • 2 ohms stable in stereo mode • 4 ohms stable in bridged mode •...
-
Page 8: Saftey Instructions
GROUND ZERO GZHA MINI FOUR 24V Introduction Thank you for choosing a great GROUND ZERO product! We hope you will enjoy this product from the HYDROGEN series. This owner´s manual contains information you need to use this product. Please read it carefully in order to achieve the best possible result. -
Page 9: General Mounting Instructions
Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic sound, to transfer the soul of the music and the intention of the performer. -
Page 10: Controls And Features
GROUND ZERO GZHA MINI FOUR 24V Controls & Features Lautsprecheranschluss Speaker connection GROUND ground terminal remote wire ( +10V to 32V) Stromanschluss (not necessary when high-level input is used) BATT+ +24 Volt wire from battery terminal (green) ok (correct operation) -
Page 11: Specifications
GROUND ZERO GZHA MINI FOUR 24V Specifications Model GZHA MINI FOUR 24V Amplifier type 4-channel class D RMS Power @ 4 Ω CEA Standard CEA-2006-A 4 x 80 W (1% THD+N) RMS Power @ 2 Ω CEA Standard CEA-2006-A 4 x 130 W (1% THD+N) RMS Power @ 4Ω... -
Page 12: High-Level Input
GROUND ZERO GZHA MINI FOUR 24V High-level input Bridged mode GROUND ZERO products are engineered in Germany GROUND ZERO - international sponsor of Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com HYDROGEN SERIES...
