DEUTSCH
1) Befestigungsschrauben des Schutzblechs.

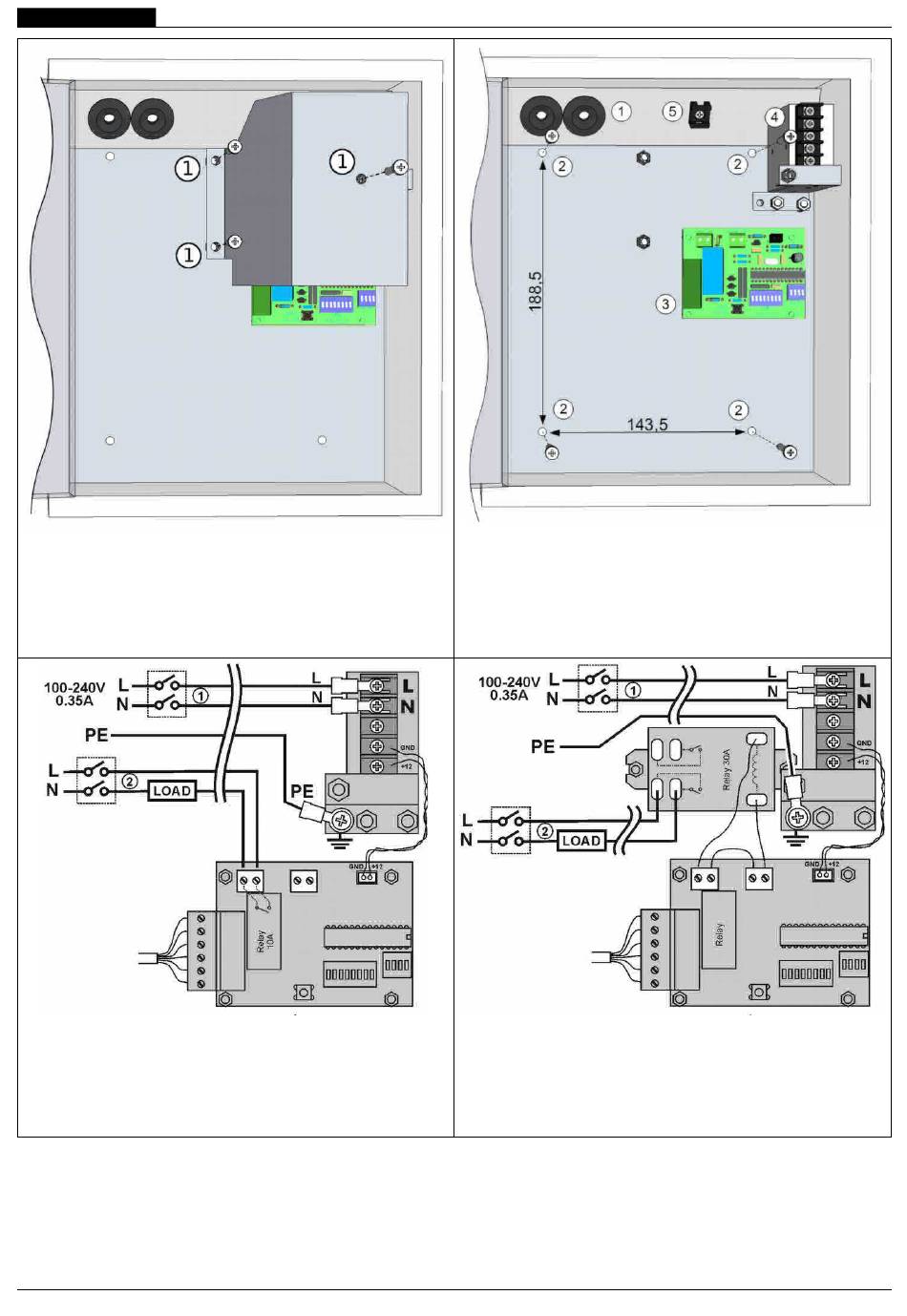

Abb. 21: Schutzblech der Anschlüsse
1) Versorgungsleitung des CT1
2) Versorgungsleitung der Last
Abb. 23: Elektrische Anschlüsse am CT1, Ausführung
mit 10A Relais (Standardausführung)
178-10-M02 - CT1 manuale di uso e installazione
1) Eingang der Kabel.
2) Löcher für die Wandbefestigung.
3) Platine.
4) Netzteil.
5) Kabelhalter.
Abb. 22: Montage CT1
1) Versorgungsleitung des CT1
2) Versorgungsleitung der Last
Abb. 24: Elektrische Anschlüsse am CT1, Ausführung
mit 30A Relais
Pag. 30 / 32
