1) Vis de fixation de la plaque de protection.

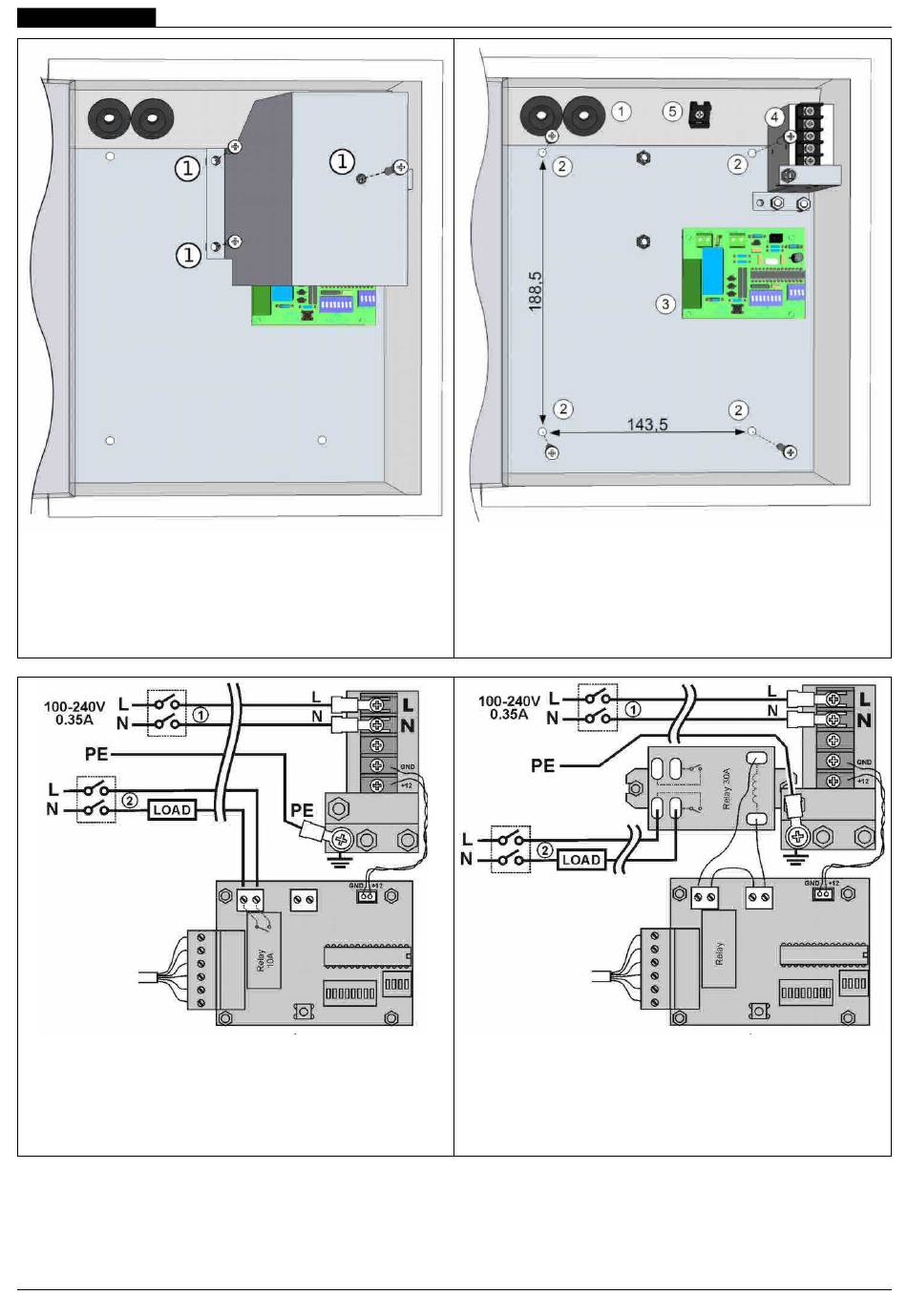

Fig 16: Protection des connexions
1) Ligne d'alimentation du CT1
2) Ligne d'alimentation de la charge
Fig 18: Connexions électriques sur le CT1 version
avec relais de 10 A (version standard)
178-10-M02 - CT1 manuale di uso e installazione
) Entrée des câbles.
1
2) Trous pour la fixation murale.
3) Carte électronique .
4) Unité d'alimentation.
5) Serre-câble.
Fig 17: Montage du CT1
1) Ligne d'alimentation du CT1
2) Ligne d'alimentation de la charge
Fig 19: Connexions électriques sur le CT1 version
avec relais de 30 A
