ESPAÑOL

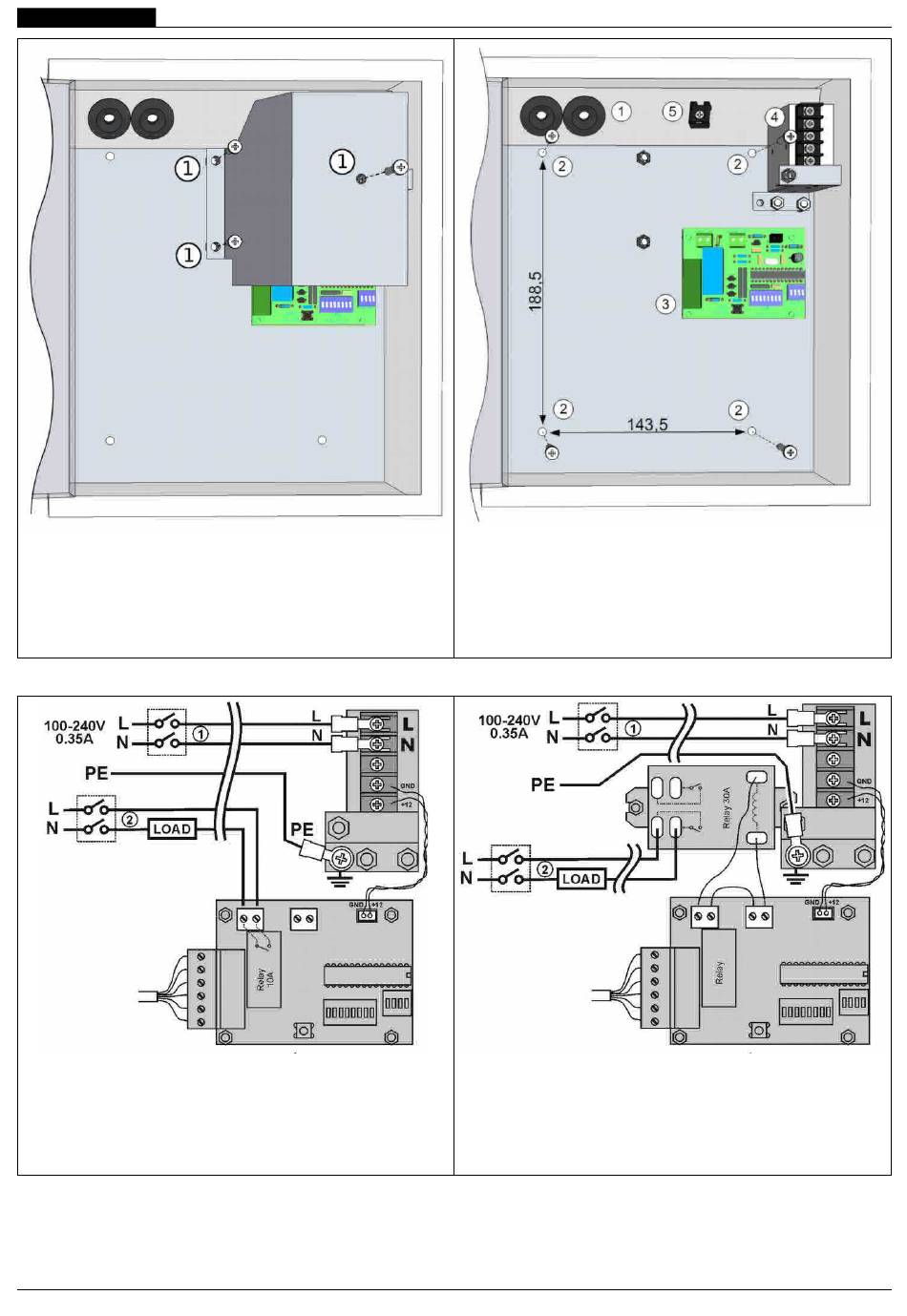

1) Tornillos de sujeción de la chapa protectora.
Fig 11: Chapa protectora para las conexiones
1) Línea de alimentación del CT1
2) Línea de alimentación de la carga
Fig 13: Conexiones eléctricas del CT1 versión con
relé de 10A (versión estándar)
178-10-M02 - CT1 manuale di uso e installazione
1) Entrada de los cables.
2) Agujeros para el montaje en la pared.
3) Tarjeta electrónica.
4) Alimentador.
5) Abrazadera.
Fig 12: Montaje del CT1
1) Línea de alimentación del CT1
2) Línea de alimentación de la carga
Fig 14: Conexiones eléctricas del CT1 versión con
relé de 30A
