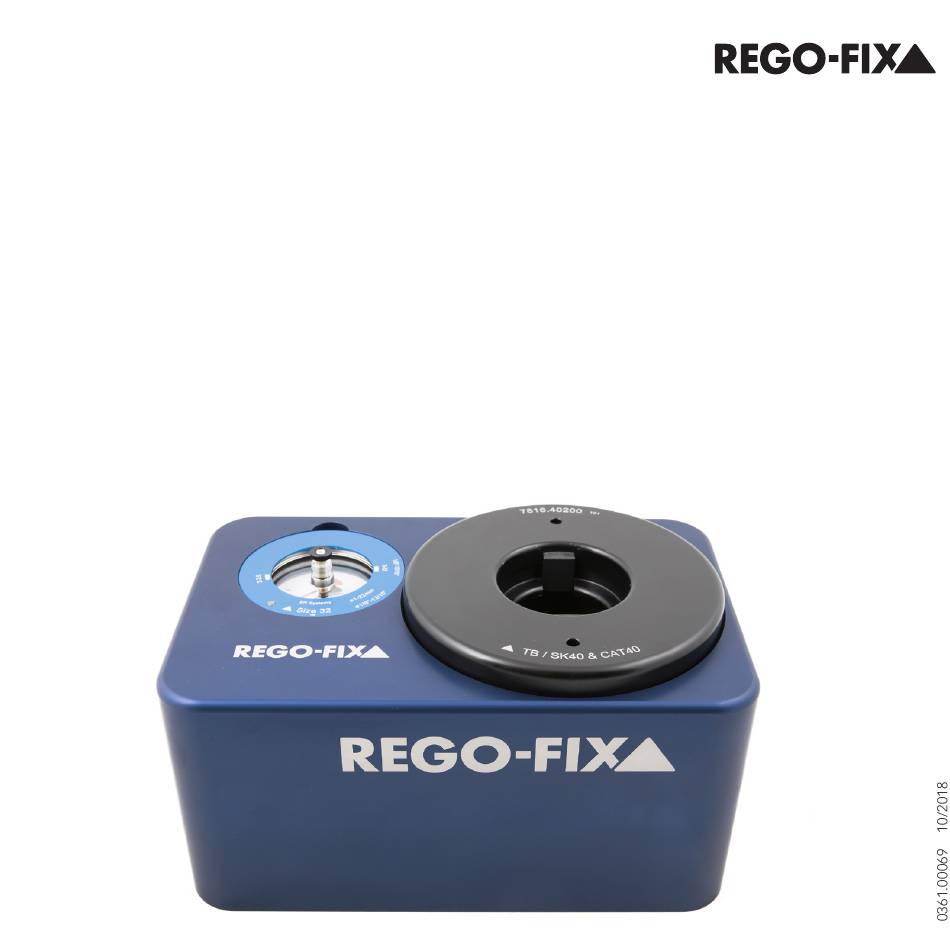

- Page 1 TORCO-BLOCK Original Betriebsanleitung TORCO-BLOCK Operating manual...
-
Page 2: Table Of Contents
Spannschlüssel verwendet werden. Für alle gängigen Schnittstellen sind Wechseleinsät- ze erhältlich. TORCO-BLOCK is a torque measuring unit with indicator rings that indicate the appropriate tightening torque. The torque is measured by a hydraulic system and displayed on a pressure gauge. With this system, standard wrenches can be used for tightening. -
Page 3: Wichtige Informationen
Verwenden Sie TORCO-BLOCK ausschliesslich für die Montage von Anzugsbolzen sowie für ER- und andere Spannzangen der Grössen 11 - 32. Use TORCO-BLOCK only for assembling pull studs and for ER collets and other collets sizes 11 - 32. Keine Drehmomentschlüssel in Kombination mit TORCO-BLOCK verwenden. -
Page 4: Reguläre Montage
2. Mark the holes according to the drilling template and drill the four outer holes through the workbench. 3. Screw TORCO-BLOCK down tightly with M10 screws of correct length. Screwlength depending on the thickness of the workbench. Depth of thread in TORCO-BLOCK: 25mm. -
Page 5: Bohrschablone
Reguläre Montage Standard installation Überhängende Montage Overhanging installation Notwendig für die Montage von Rückzugszapfen an Werkzeugaufnahmen mit A-Mass > 100 mm. Required if assembling pull studs on toolholders with a gauge length of > 100 mm. TORCO-BLOCK | Operating manual... -
Page 6: Benötigte Komponenten
5. Benötigte Komponenten / Required components TORCO-BLOCK Skalenringe TB / IR Adapter (mit Schnellspanner) Indicator rings TB / IR Adapter (with quick release) TORCO-BLOCK | Original Betriebsanleitung... - Page 7 Operation 1. Entsprechenden Skalenring (2) in TORCO-BLOCK einlegen und mittels Stift ausrichten. Select correct indicator ring (2) place in TORCO-BLOCK and orient via pin and hole. 2. Adapter (3) des korrekten Schnittstellentyps und der passenden Grösse einlegen, drehen bis dieser einrastet.
-
Page 8: Übersicht Skalenringe Tb / Ir
All high precision collets like MR and similar systems. Spannzangenhalter mit Kugellager Grau Ball bearing in der Spannmutter. 13 – 29 mm Grey systems Collet holders with ball bearing nuts. Alle Steilkegel. Torque 20 – 150 Nm All tapered interfaces. TORCO-BLOCK | Original Betriebsanleitung... - Page 9 TB / HSK 63 & C6 & BT 40 7816.63500 Lieferumfang: TORCO-BLOCK inkl. Set mit Skalenringen (keine Adapter). Included in delivery: TORCO-BLOCK and indicator ring set (no adapter). TB / HSK 100 & BT 50 7816.00500 Set Skalenringe / Indicator ring set TB / IR SET (10 Ringe / 10 Rings) 7816.99999...
-
Page 10: Bezug- Und Servicestelle
Fax: +41 61 976 14 14 Fax: +1 317-870-5955 rego-fix@rego-fix.ch info@rego-fix.com www.rego-fix.com www.rego-fix.com REGO-FIX Precision Tools (Shanghai) Co., Ltd. Room 6301, Building 6, No.338 Jaililue Road, ZhangJiang Hi-Tech Park Shanghai / P .R.China 201203 Phone: +86 21 6160 6933 Fax: +86 21 6160 6939 sales@rego-fix.cn www.rego-fix.com...
