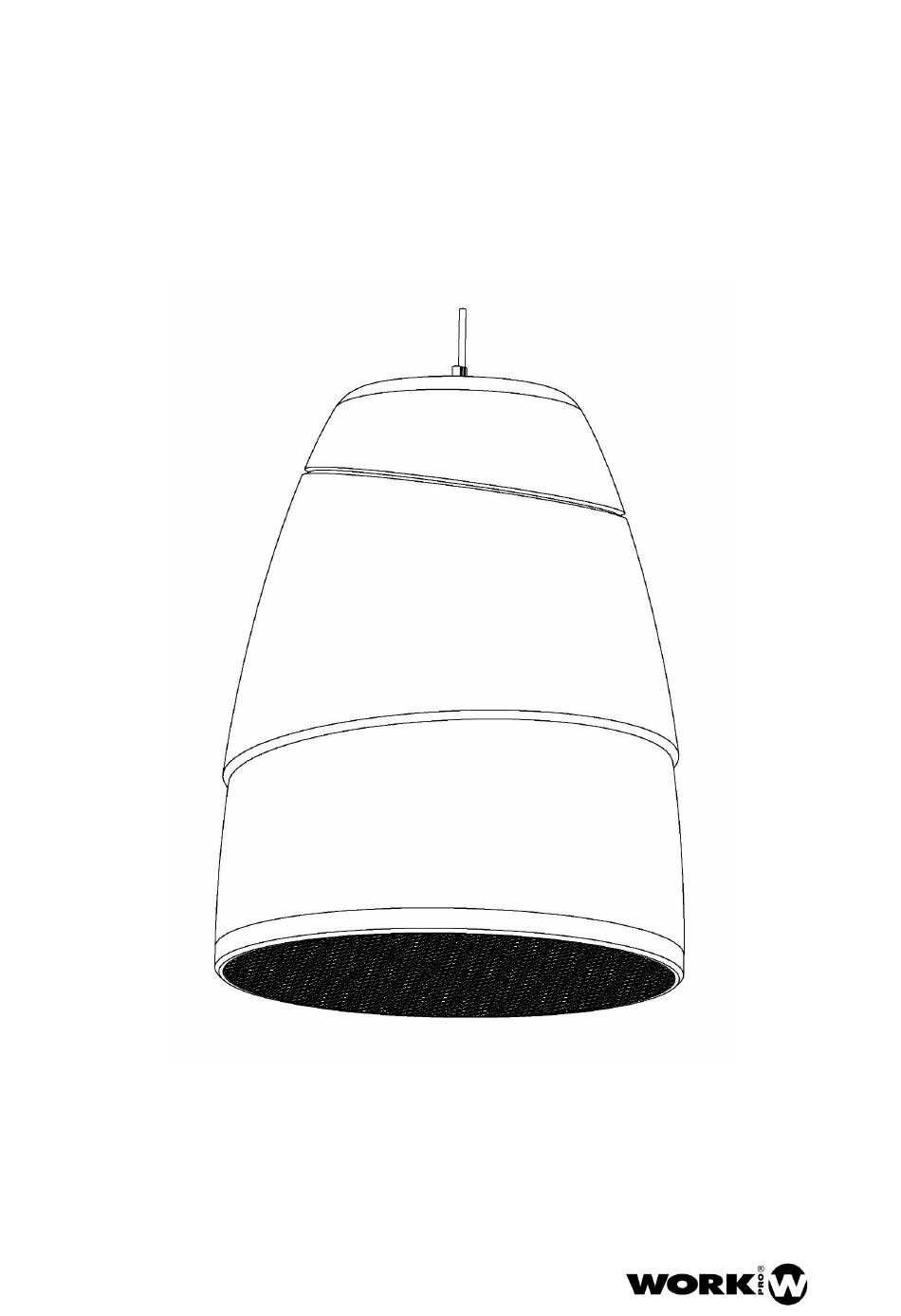

- Page 1 SN8 – SoundNut Series User Manual - Version1.1...
- Page 2 Thank you for choosing the WORK PRO SN8. This document contains essential information on using the system properly. Carefully read this document in order to become familiar with the system. Please check the WORK PRO website on a regular basis to download the latest document updates: http://www.workpro.es/ Gracias por elegir SN8 de WORK PRO.
-
Page 3: Table Of Contents
USER MANUAL VERSION 1.1 CONTENTS / CONTENIDO 1. OVERVIEW ............................4 2. TECHNICAL SPECIFICATIONS ......................5 3. DRAWINGS ............................6 4. CONNECTION ............................ 6 SN8 connection at Low Impedance ................... 6 SN8 connection at High Impedance ................... 7 5. PRESETS ............................. 7 6. -
Page 4: Overview

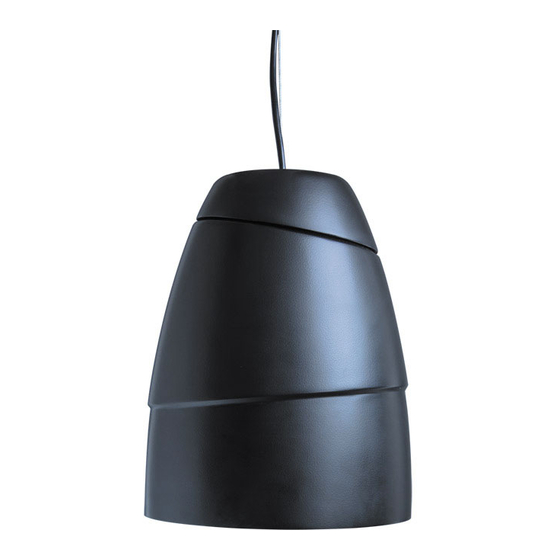

USER MANUAL VERSION 1.1 1. OVERVIEW The SN8 is a high output, full range, passive, two-way coaxial pendant loudspeaker which provides voice intelligibility and musical clarity in acoustically challenging environments such as shopping malls, houses of worship, restaurants, congress halls, hotels, airports, train stations, swimming pools, conference rooms or museums, where high ceiling structures create a reverberant sound field. -
Page 5: Technical Specifications
USER MANUAL VERSION 1.1 2. TECHNICAL SPECIFICATIONS Acoustical specifications Transducers ..............1 x 8”, 2” voice coil speaker ........... 1” exit, 1” voice coil compression driver Nominal Impedance ..................8 ohm RMS Power ...................... 200W Program Power ....................400W Transformer ................. 60W@100V, 30W@70V Sensitivity .................... -
Page 6: Drawings
USER MANUAL VERSION 1.1 3. DRAWINGS *Dimensions in mm. 4. CONNECTION The four pole stripped wire colors are as follows: Red, Black, Green and Yellow. SN8 connection at Low Impedance Red, + Black, - Green, Not Connected Yellow, Not Connected www.workpro.es... -
Page 7: Sn8 Connection At High Impedance
USER MANUAL VERSION 1.1 SN8 connection at High Impedance Yellow, + Black, - Red and Green, Linked 5. PRESETS All presets feature the recommended high-pass filter. SN8_F1V1: Flat frequency response SN8_Sh+3dBV1: Flat frequency response plus a Shelving filter, +3dB at 4kHz www.workpro.es... -
Page 8: Rigging Instructions
USER MANUAL VERSION 1.1 6. RIGGING INSTRUCTIONS SN8 uses a quick and simple solution that allows its installation in a wide variety of facilities, using a keyless release mechanism. To install the SN8 correctly, two CS 10 E cables must be used, one as main rigging cable, and one as safety cable. -
Page 9: Safety Cable
USER MANUAL VERSION 1.1 Safety cable Pass the loop end over Thread the tail wire Pass the tip of the wire the building feature. through the loop to through a hole in the create a choke knot. Gripple® locking device. Pass the tip of the wire Adjust the desired height through the free hole in the... - Page 10 USER MANUAL VERSION 1.1 *SN8 correctly installed All products must be used, handled and installed in accordance with the product's updated product usage instructions and manufacturer's use recommendations, published by Equipson S.A. The materials and construction conditions vary in different places. If you believe that the base material is not strong enough to obtain proper fixation, contact Equipson S.A.
-
Page 11: Introducción
USER MANUAL VERSION 1.1 1. INTRODUCCIÓN El SN8 es un altavoz pasivo tipo "pendant". Es un sistema coaxial, de dos vías y de rango completo que proporciona inteligibilidad de palabra y claridad musical en entornos acústicos complejos tales como centros comerciales, lugares de culto, restaurantes, palacios de congresos, hoteles, aeropuertos, estaciones de tren, piscinas, salas de conferencias o museos, donde los techos altos crean un campo sonoro muy reverberante. -
Page 12: Especificaciones Técnicas
USER MANUAL VERSION 1.1 2. ESPECIFICACIONES TÉCNICAS Especificaciones acústicas Transductores ............. Altavoz de 8” con bobina de 2” ......Motor de compresión con salida de 1” y bobina de 1” Impedancia Nominal ..................8 ohm Potencia RMS ....................200W Potencia de Programa ..................400W Transformador .............. -
Page 13: Dibujos De Líneas
USER MANUAL VERSION 1.1 3. DIBUJOS DE LÍNEAS *Medidas en mm 4. CONEXIONADO La manguera de conexionado tiene cuatro cables con los siguientes colores: Rojo, Negro, Verde y Amarillo. Conexión SN8 en Baja Impedancia Para conectar la SN8 a 8 ohmios lo haremos de la siguiente manera: Rojo, + Negro, - Verde, Sin conectar... -
Page 14: Conexión Sn8 En Alta Impedancia
USER MANUAL VERSION 1.1 Conexión SN8 en Alta Impedancia Para conectar la SN8 en alta impedancia lo haremos de la siguiente manera: Amarillo, + Negro, - Rojo y Verde, Unidos 5. PRESETS Todos los presets incorporan un filtro paso-alto recomendado. SN8_F1V1: Respuesta en frecuencia plana SN8_Sh+3dBV1: Respuesta en frecuencia plana más un filtro Shelving de +3dB en 4kHz www.workpro.es... -
Page 15: Instrucciones De Colgado
USER MANUAL VERSION 1.1 6. INSTRUCCIONES DE COLGADO SN8 utiliza una solución rápida y sencilla que permite su montaje en una amplia variedad de instalaciones, utilizando un cierre con un sistema de desbloqueo automático. Para instalar correctamente el altavoz SN8 se deben utilizar dos cables CS 10 E para su sujeción, un cable para el colgado, y otro cable que hará... -
Page 16: Cable De Seguridad
USER MANUAL VERSION 1.1 Cable de seguridad Pasar la punta con el lazo por encima del Ensartar la otra punta del Pasar la punta del alambre element de construcción. alambre en el lazo, creando por un orificio del cierre una lazada. automático Gripple®. - Page 17 USER MANUAL VERSION 1.1 *SN8 correctamente instalado Todos los productos deben utilizarse, manejarse e instalarse de acuerdo con las instrucciones de uso actualizadas del producto y las recomendaciones de uso del fabricante, publicadas por Equipson S.A. Los materiales y las condiciones de construcción varían en diferentes lugares. Si usted cree que el material de base no es lo suficiente resistente para obtener una fijación adecuada contacte con Equipson S.A.
- Page 18 USER MANUAL VERSION 1.1 www.workpro.es...
