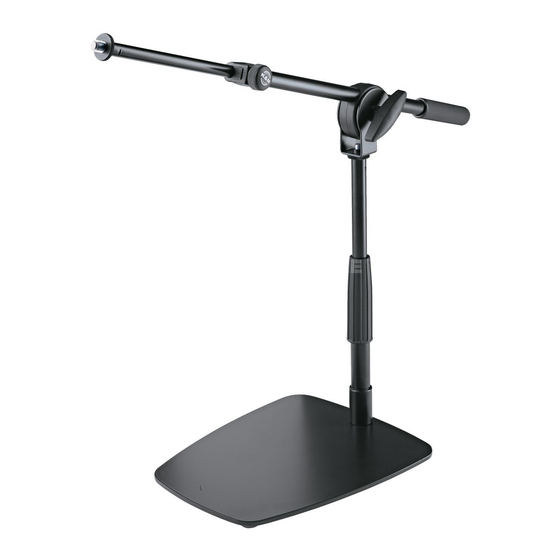

25993 Mikrofonstativ
Vielfach einstellbar in Höhe, Reichweite und Richtung
hochwertige Verarbeitung - standfest - flexibel einsetzbar
Bestens geeignet für Bühne, Studio, Konferenzraum und
absolut tauglich für unterwegs, weil klein zusammenlegbar.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei -
tung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
STECKBRIEF
Modell: 25993-300-55 = 3/8"-Gewindeanschluß
Modell: 25993-500-55 = 5/8"-Gewindeanschluß
Basis: Stahl, geschwungene Trapezform (~250 x 200 x 5 mm)
Basis: mit 4 Gummifüßen für festen Stand
Basis: mit 3/8"-Anschlußgewinde für das Grundrohr
Stativ: Grundrohr ø 20 x 180 mm, Auszugrohr ø 15 x 170 mm,
Stativ: Höhe ist stufenlos einstellbar mittels griffiger Spannmuffe:
Stativ: 220-350 mm (ohne Schwenkarm) / bis 850 mm (mit Schwenkarm)
Stativ: Anschlußgewinde (3/8"; 5/8") für Mikrofon oder Schwenkarm
Schwenkarm: Rohrkombination: ø 15/11 mm; Länge: 340-575 mm
Schwenkarm: Reichweite: 50-445 mm
Schwenkarm: Stufenlos neigbar: -70°/+90°
Schwenkarm: Mit Gewindebolzen (3/8"; 5/8") für Mikrofonklammer
Material: Platte, Rohre, U-Gelenk: Stahl, gepulvert
Material: Gewinde: Stahl, verzinkt
Material: Handgriffe, Spannschelle, Halbschalen, Kabelhalter: PA
Material: Parkettschoner: TPE
Oberflächen: pulverbeschichtet, schwarz
Daten: Traglast: max. 1 kg, ausschließlich Mikrofone,
Daten: Karton: 315 x 250 x 50 mm, Gewicht: 2,1 kg
SICHERHEITSHINWEISE
Die Standsicherheit des Stativs hängt maßgeblich ab von:
a. TRAGLAST: ausschließlich Mikrofone bis 1 kg
b. STELLUNG des Schwenkarms: über der Platte; Bereich ca. 90°
c. UNTERGRUND: muss eben und tragfähig sein
d. ÄUSSERE UMSTÄNDE: vor Wind, Stößen, Publikum?, etc. schützen
- Ob Aufbau, Betrieb, Abbau, Transport, Wartung oder Lagerung: Teile
- stets aufmerksam handhaben; insbesondere die Auflageplatte nicht
- fallen lassen
- Zunächst Sichtprüfung vornehmen ob alle Bestandteile vollständig
- und soweit erkennbar in Ordnung sind
- Beschädigte Teile dürfen nicht eingesetzt werden; Reparatur veranlassen
- Gewinde fest aber nicht überfest anziehen (Handkraft genügt);
- Diese regelmäßig auf Festsitz kontrollieren und ggf. nachziehen.
- Reinigen mit leicht feuchtem Tuch und nichtscheuernden Reinigungsmitteln
- Parkettschoner sind so weit wie möglich frei von Weichmachern:
- zum Schutz von ganz besonders empfindlichen Untergründen sollte
- ggf. eine rutschfeste Unterlage verwendet werden
AUFSTELLUNG & FUNKTIONEN
A. BASIS (Platte)
1 - Gewindebolzen a.1 von unten durch die Bohrung der Platte a.2
1 - stecken (seitliche Abflachungen eintauchen lassen: X=Y) und
1 - beide Teile vorsichtig auf einem Tisch ablegen
B. STATIV (Rohrkombination)
2 - Grundrohr b.1 mit dem Gewinde a.1 der Platte fest verschrauben
HÖHE 3.a - Spannmuffe b.2 etwas losdrehen
HÖHE 3.b - Auszugrohr b.3 in gewünschte Höhe bringen
HÖHE 3.c - Spannmuffe b.2 wieder festdrehen
HÖHE 3.c - (NICHT ÜBERDREHEN - Handkraft genügt völlig)
C. SCHWENKARM (teleskopierbar)
4 - Flügelmutter und Scheibe c.2 mit dem U-Gelenk c.1 verschrauben
5 - U-Gelenk c.1 des Schwenkarms auf das Auszugrohr b.3 schrauben
6 - Gewünschte Stellung durch Anziehen der Rändelscheibe b.4 sichern
NEIGUNG 7.a - Flügelmutter c.2 etwas lösen
NEIGUNG 7.b - Schwenkarm c.3 wie gewünscht neigen
NEIGUNG 7.c - Flügelmutter c.2 wieder festziehen
REICHWEITE 8.a - Flügelmutter c.2 / Rändelschraube etwas lösen
REICHWEITE 8.b - Schwenkarm c.3 / Auszugrohr ein- oder ausfahren
REICHWEITE 8.c - Flügelmutter c.2 / Rändelschraube wieder festziehen
RICHTUNG 9.a - Schwenkarm c.3 einfach in gewünschte Richtung
RICHTUNG 9.a - drehen, wobei die Spannmuffe b.2 nicht gelöst werden
RICHTUNG 9.a - muss - danach ggf. die Rändelscheibe b.4 nachziehen
RICHTUNG 9.a - BEACHTE: Die größte Reichweite der Mikrofonierung ist
RICHTUNG 9.a - zu erzielen, je mittiger sich der Schwenkarm über der
RICHTUNG 9.a - Bodenplatte, befindet (wir empfehlen einem Bereich von
RICHTUNG 9.a - max. +/-45°)
D. MIKROFONIERUNG
10 - Die Mikrofonanschlußgewinde sind je nach Modell in 3/8" oder 5/8"
10 - ausgeführt und verfügen über passende Rändelscheiben
11 - Das Stativ verfügt über drei Kabelklemmen, welche über
11 - die Rohre geclipst und dort beliebig verschoben werden können:
11 - d.1 - 1x für Grundrohr ø 20 mm;
11 - d.2 - 2x für Auszugrohr und Schwenkarm, beide ø 15 mm

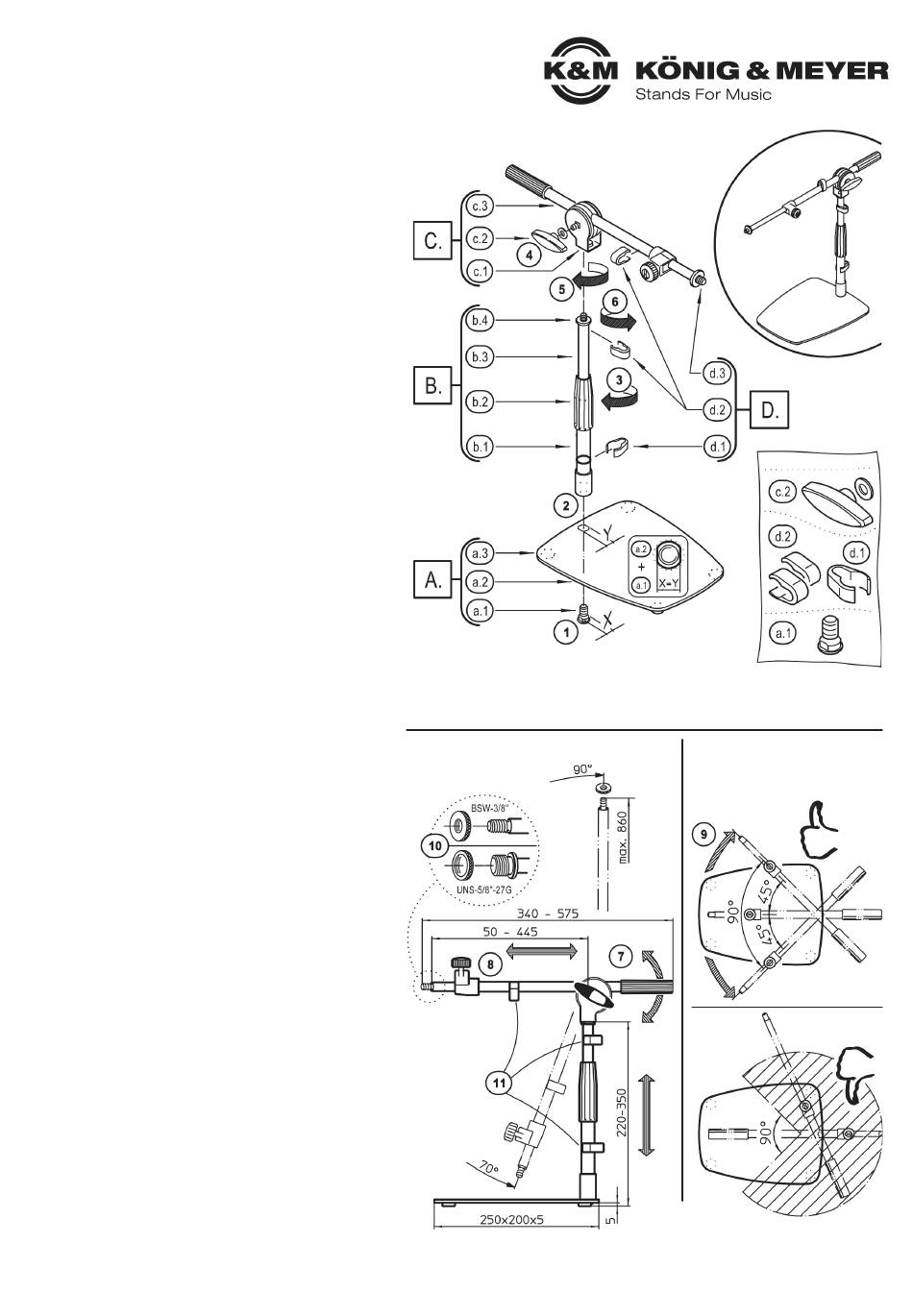

BESTANDTEILE
A. BASIS: a.1 Gewindebolzen, a.2 Tischplatte, a.3 Gummifüße (4x)
B. STATIV: b.1 Grundrohr, b.2 Spannmuffe, b.3 Auszugrohr, b.4 Rändelscheibe
C. SCHWENKARM: c.1 U-Gelenk, c.2 Flügelmutter, Scheibe, c.3 Schwenkarmrohr
D. MIKROFONIERUNG: d.1 Kabelklemme ø 20 mm, d.2 Kabelklemme ø 15 mm (2x),
D. MIKROFONIERUNG: d.3 Gewinde für Mikrofon
ABMESSUNGEN in mm
REICHWEITE
25993-300-55 / 25993-500-55 Rev.06 03-80-373-00 4/19
SCHWENKBEREICH
RICHTUNG
NEIGUNG
H
Ö
H
E
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
Zubehörbeutel
Bereich erhöter
Kippgefahr
