Summary of Contents for Konig & Meyer 23873
- Page 1 23873 Bildschirm- Halter VESA Last 15” - 32” 0-8kgs/0-17.6lbs 75x75, 100x100 KÖNIG & MEYER GmbH & Co. KG -90°/+85° 180° 360° Kiesweg 2, 97877 Wertheim, www.k-m.de Neigung Schwenkbar Drehbar 23873-000-55 Rev.01 3/21 Montage ANL E I T U N G...
- Page 2 WARNHINWEISE Warnung Vor der Installation dieses Produkts muss die Installationsanleitung vollständig gelesen werden. Bei Nichtbeachtung kann es zu Personen- und Sachschäden oder zum Erlöschen der Garantie kommen. Installieren Sie den Halter nicht an einer Stelle, an der er Vibrationen, Bewegungen oder Stößen ausgesetzt ist. Falls erforderlich, verstärken Sie die Tischplatte vor der Installation.
- Page 3 BENÖTIGTE WERKZEUGE (nicht im Lieferunfang) LIEFERUMFANG...
- Page 4 Installation der Klammer Schreibtisch Messen Sie die Stärke der Tischplatte Schreibtisch entfernen Sie die Klemmschraube von der unteren Aufnahme und bringen diese um Stellen Sie den Anschlag- ring auf die gewünschte Höhe ein und schrauben Sie können den Innensechskant- schlüssel zum festziehen Schreibtisch verwenden...
-
Page 5: Installation Des Monitors
Installation des Monitors ODER Bündige Montage: Montieren Sie die VESA-Halterung mit den der 4 Schrauben am Monitor. Abgesetzte Montage: Legen Sie die 4 Abstandshalter zwischen die VESA- Halterung und den Monitor. Montieren Sie die VESA-Halterung, mit den 4 Schrauben durch die Abstandshalter a m M onitor. - Page 6 Installation des Arms Stecken Sie den Verlängerungsarm auf das Grundrohr. Führen Sie die Schraube durch die Bohrung des Verlängerungsarms in Richtung der Abdeckkappe. Heben Sie den Federarm zusammen mit dem Monitor an und setzen Sie ihn auf den Verlängerungsarm.
- Page 7 Einstellen der Spannung der Gasdruckfeder Drücken Sie den Arm nach unten in die horizontale Position Achten Sie darauf, dass der Arm während Andernfalls wäre es schwierig, den Halter 1 Umdrehung HINWEIS: Drehen Sie im Uhrzeiger- sinn, um die Spannung bei leichteren Monitoren zu verringern, und gegen den Uhrzeigersinn, um die Spannung Schraube im Uhrzeigersinn, wird das...
- Page 8 Neigungs- und Schwenkverstellung VESA Neigungseinstellung VESA Schwenkeinstellung S=3mm Arm Schwenk- einstellung Verwenden Sie einen Innensechskantschlüssel, zur Einstellung der Beweglichkeit. Drehen Sie gegen den Uhrzeigersinn, um sie zu verringern und im Uhrzeigersinn, um sie zu erhöhen. Installation der Kabelführung Führen Sie die Kabel in die Kabelabdeckungen ein. Verwenden Sie die Kabelklemme, um die Kabel am Grundrohr zu befestigen.
-
Page 9: Installation

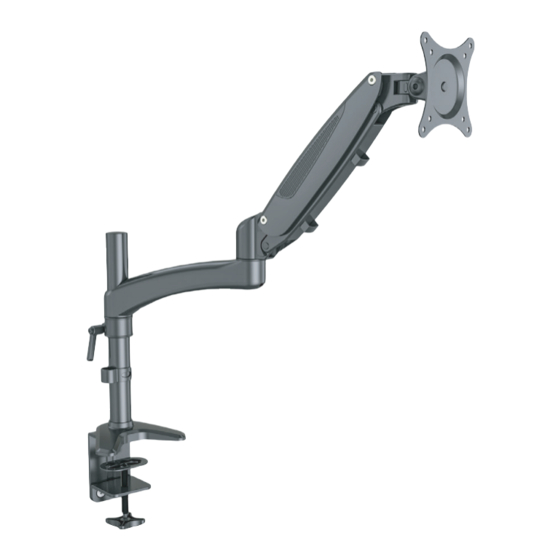

23873 Monitor Mount VESA Load 15” - 32” 0-8kgs/0-17.6lbs 75x75, 100x100 Tilt Rotate Swivel KÖNIG & MEYER GmbH & Co. KG -90°/+85° 180° 360° Kiesweg 2, 97877 Wertheim, www.k-m.de 23873-000-55 Rev.01 3/21 Installation INSTRUCTIONS... -
Page 10: Warning Statements
WARNING STATEMENTS Warning Prior to the installation of this product, the installation instruction must be read and completely understood. Failure to do so may result in personal injury, property damage or voiding of factory warranty. Do not install on a structure that is prone to vibration, movement or chance of impact. -
Page 11: Parts Included
TOOLS REQUIRED NOT INCLUDED PARTS INCLUDED... - Page 12 Clamp Installation Steps Desktop Desktop Adjust locating ring at proper height and screw You can use the allen wrench to tighten up Desktop...
-
Page 13: Monitor Installation
Monitor Installation Flush surface installation: Install 4 screws through faceplate to monitor via mounting holes. Recessed surface installation: Put 4 spacers between faceplate and monitor. Install 4 screws through faceplate, spacers to monitor via mounting holes. -
Page 14: Arm Installation
Arm Installation Insert extension arm to the steel pipe above the locating ring. Insert the screw through the hole from extension arm to the decorative cap. Lift the spring arm along with the monitor and put it on the extension arm. - Page 15 Gas Spring Tension Adjustment Press down the arm to a horizontal position tension for lighter monitors and Use a hex wrench to adjust the height tension of the gas spring arm, to keep different weight of monitors still at any position.
- Page 16 Tilt & Swivel Adjustment VESA Tilt Adjustment VESA Swivel Adjustment S=3mm Arm Swivel Adjustment Use a hex wrench to adjust the damp for swiveling. Turn counter-clockwise to reduce damping and clockwise to increase damping. Cable Management Installation KÖN Kies Insert cables into cable covers. Use cable clamp to limit cables close to steel pipe...
