Elektrisch Schema - TRP COMPACT N&D Mounting Instructions

COMPACT N&D
NL
Let op dat bij het aansluiten van de voeding op het apparaat de polen niet omgewisseld worden. Als
dit gebeurt zal de printplaat niet inschakelen, het apparaat zal niet werken en de compressormodule zal
onherstelbare schade oplopen.
Blazer
Communicatiekabel
Az Blauw
N Zwart
R Rood
V Groen
B Doel
A Geel
Na Oranje
M Bruin
Elektronische
moduel
compressor
Compressor
BELANGRIJK!
Elektronische
besturingsunit
Batterij
64

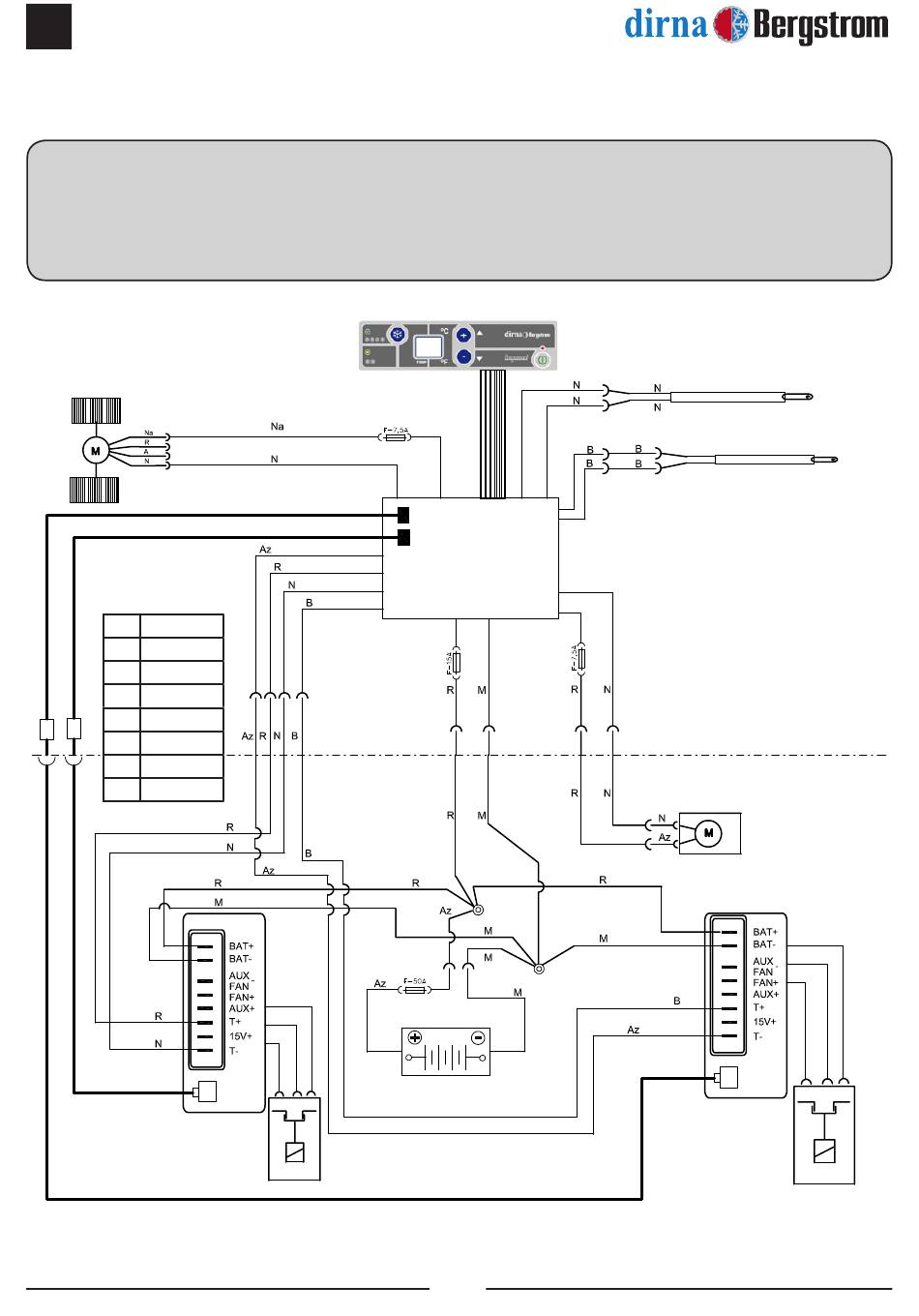

Elektrisch schema

Hercirculatiesonde
Antivorstsonde
Ventilator van
de condensator
Elektronische
moduel
compressor
Compressor
®
