COMPACT N&D
NL

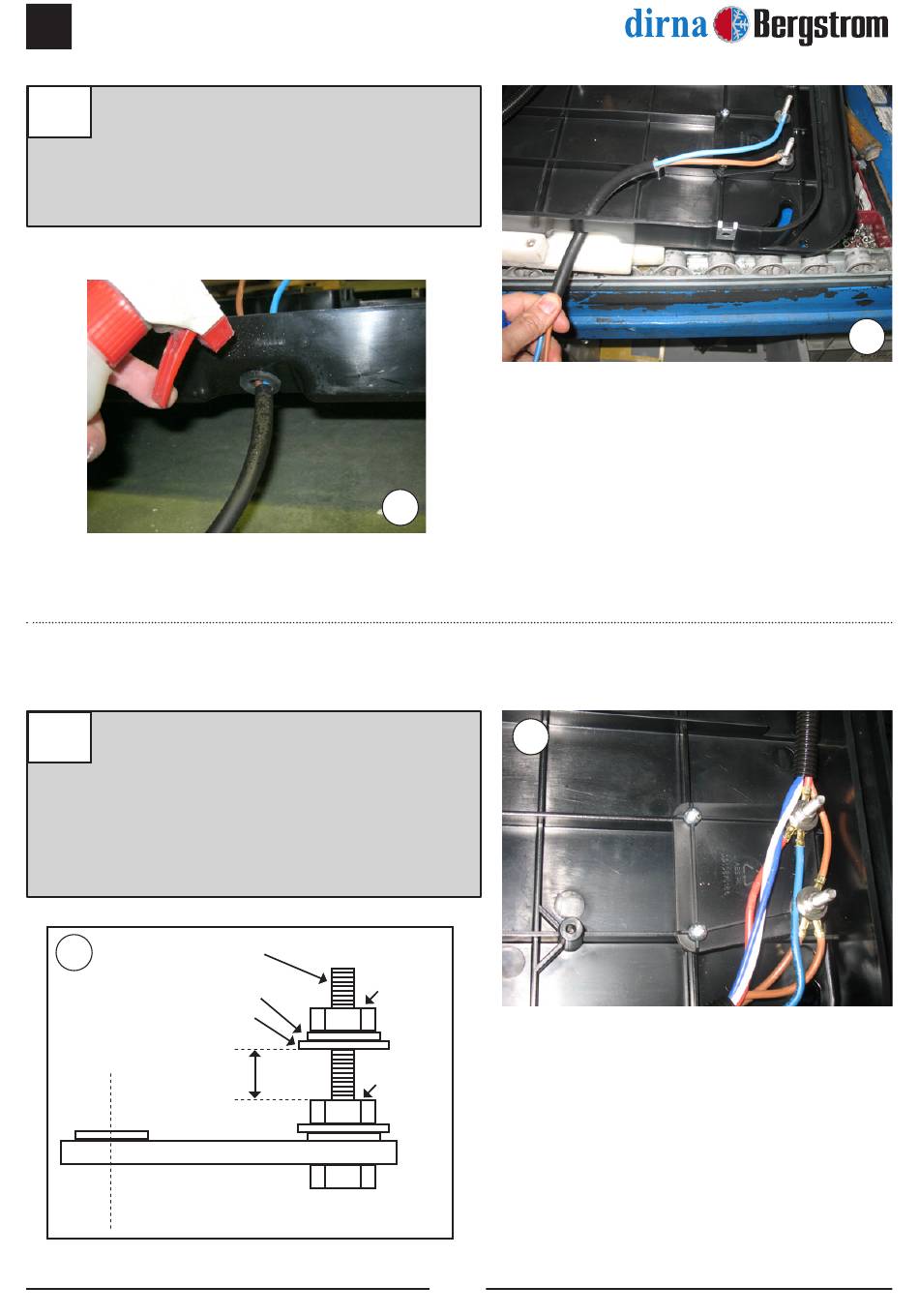

Steek de aansluitkabel door de doorvoer. Om
4
de doorgang te vergemakkelijken, spuit u
zeepwater op de doorvoer en de bedrading.
Steek de bedradingsklemmen in de tapeinden
van het voedingsapparaat.
Positieve (+) (Blauw en Rood) en negatieve
5
(-) (Bruin) kabels in de tapeinden van de
voedingsbeugel
sluitringen, grower rvs sluitringen Ø 6 en rvs
moer M6 vastschroeven. Draai de moeren
vast met een aanhaalmoment van 4,75 ± 10
% Nm.
5
Tapeind M6
Grower sluitring Ø 6
Platte sluitring Ø 6
Platte sluitring Ø 6
Steek de klemmen van de voedingskabel in gat A.
4
steken en met
Moer M6
A
Moer M6
5
vlakke
60
®
