TRP COMPACT N&D Mounting Instructions page 32

COMPACT N&D
GE
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht
werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt
zu irreparablen Schäden an den Kompressormodulen.
Doppelradialgebläse
Kommunikationskabel
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
Kompressor
WICHTIGER WARNHINWEIS!
Elektroniksteuerung
Batterie
32

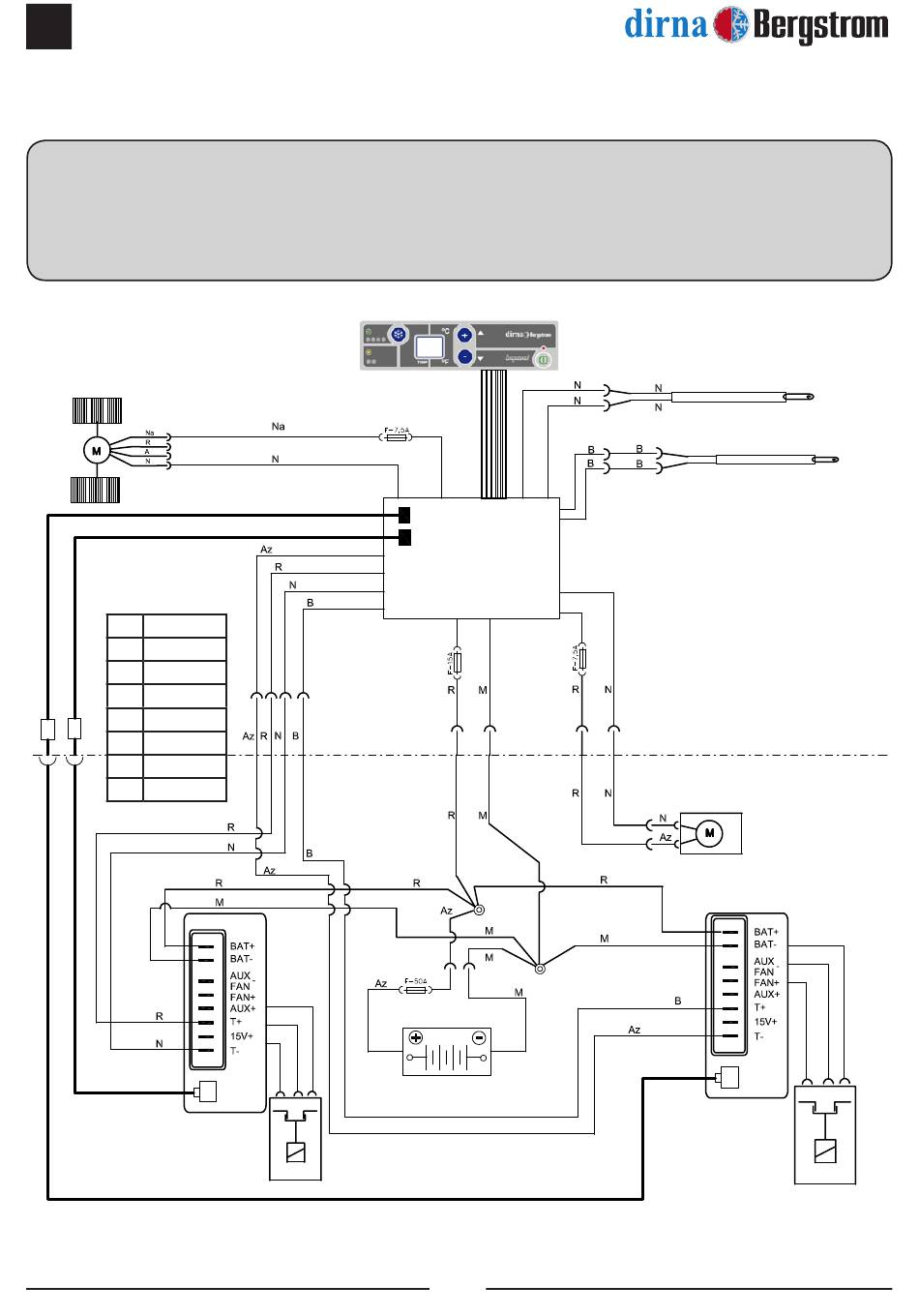

ElektrischeVerkabelung
Abluftsensor
Sensor
(Frostschutz)
Kondensatorlüfter
Kompressor
electronisches
modul
Kompressor
®
