TRP COMPACT N&D Mounting Instructions page 4

COMPACT N&D
ES

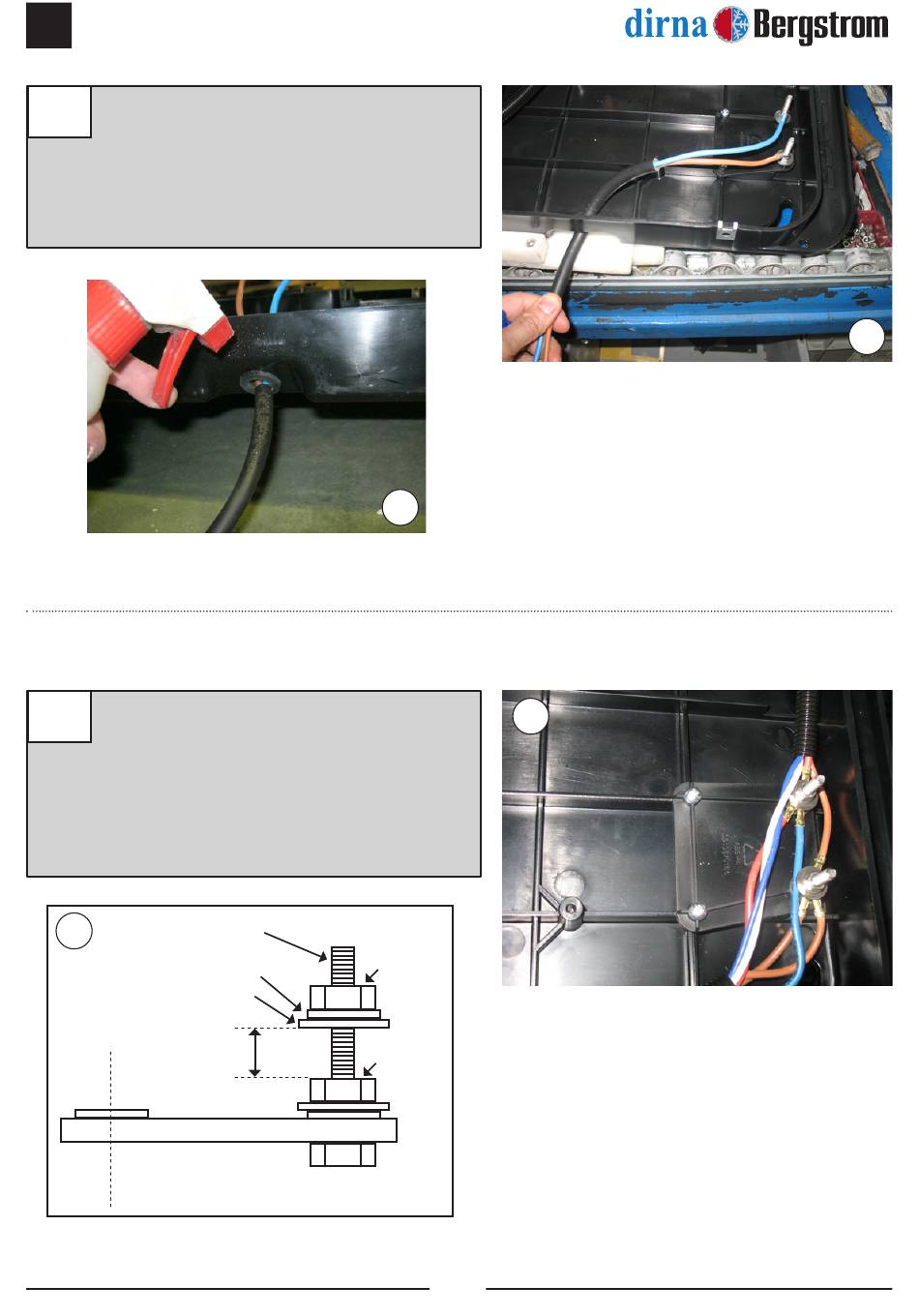

Introducir cable de empalme de alimentación
4
por pasamuros trasero. Para facilitar el paso
rociar con agua jabonosa el pasamuros y
el cableado. Introducir los terminales del
cableado en los espárragos del soporte de
alimentación.
Introducir cables de positivo (+) (Azul y Rojo)
5
y negativo (-) (Marrones) en espárragos del
soporte de alimentación y fijar con arandelas
planas, arandelas grower Ø 6 acero inoxidable
y tuerca M6 de acero inoxidable. Apretar
tuercas con un par de apriete de 4,75 ± 10 %
Nm.
5
Espárrago M6
Arandela grower Ø 6
Arandela plana Ø 6
Arandela plana Ø 6
En hueco A introducir terminales de cables de
alimentación.
4
Tuerca M6
A
Tuerca M6
5
4
®
