TRP COMPACT N&D Mounting Instructions page 20

COMPACT N&D
FR

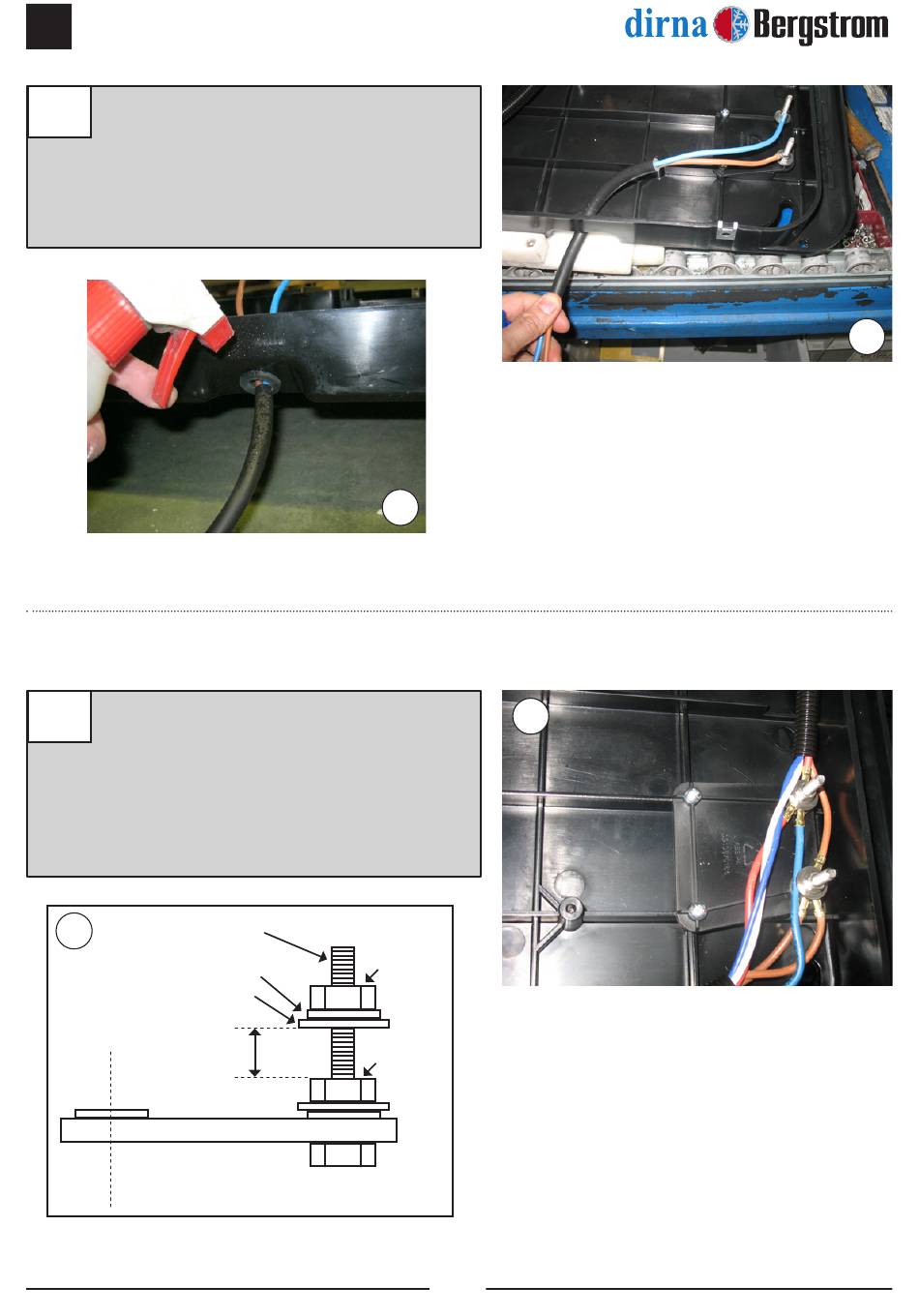

Introduire le câble de raccordement de
4
l'alimentation dans la traversée arrière.
Pour faciliter le passage, verser de l'eau
savonneuse sur la traversée et le câblage.
Introduire les terminaux du câblage dans les
goujons de support d'alimentation.
Introduire les câbles positifs (+) (Bleu et
5
Rouge) et négatifs (-) (Marrons) dans les
goujons du support d'alimentation et fixer avec
des rondelles plates, des rondelles grower
Ø 6 acier inoxydable et écrou M6 en acier
inoxydable. Serrer les écrous à un couple de
serrage de 4,75 ± 10 % Nm.
5
Goujon M6
Rondelle grower Ø 6
Rondelle plate Ø 6
Rondelle plate Ø 6
Dans l'espace A introduire les terminaux de câbles
d'alimentation.
4
Ecrou M6
A
Ecrou M6
5
20
®
4
