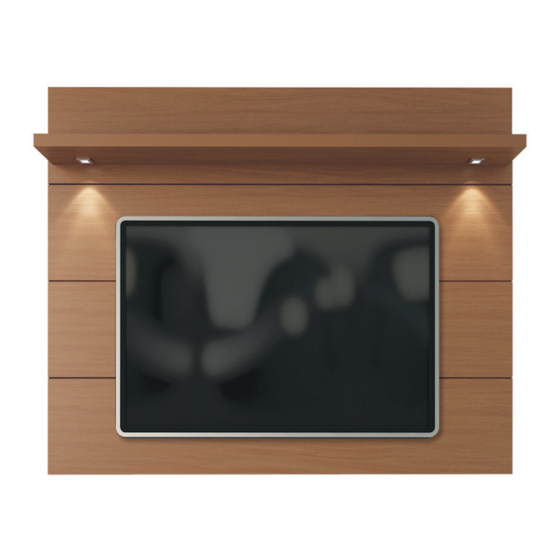

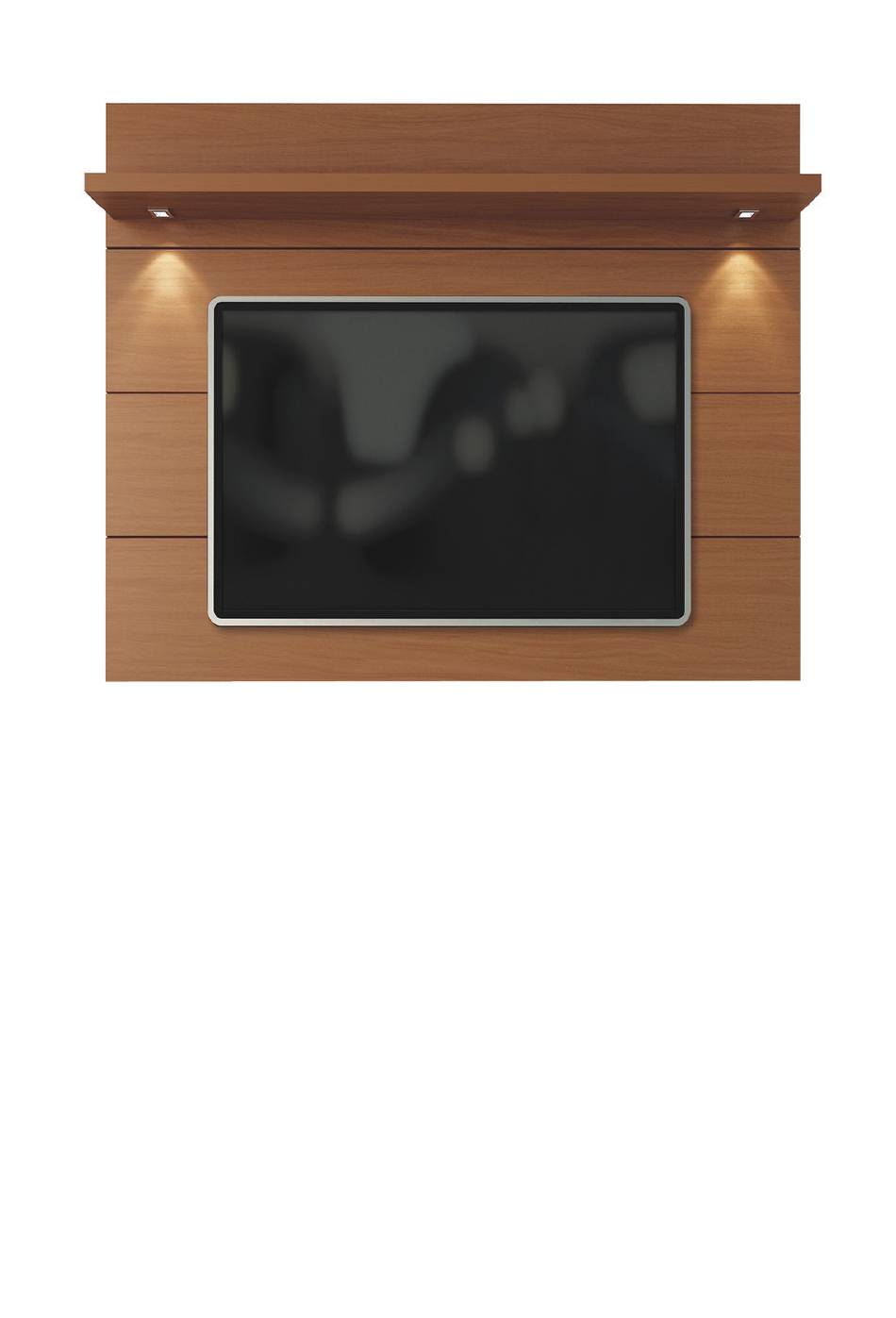

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: 88000 COD US: 82200 V : 01...
- Page 2 V : 01...
- Page 3 V : 01...
- Page 4 Forre a área de montagem com um cobertor ou tapete. Assim, você evita avarias nas peças durante o processo de montagem. Cover the assembly area with a blanket or carpet to avoid damaging the parts during the assembly process. Cubrir la zona de ensamble con una manta o alfombra.
- Page 5 Para identificar o número da peça, verifique o verso da mesma, lá você encontra informações do lote de fabricação, código de identificação do produto e o número da peça. To identify the part number, check its back. There you can find information from the production batch, product reference code and part number.
- Page 6 PART DESCRIPTION QTY. PIEZA DESCRIPCIÓN CANTIDAD. CAIXA PEÇA DESCRIÇÃO QUANT. CAIXA TOP PANEL PANEL SUPERIOR PAINEL SUPERIOR CENTRAL PANEL PANEL CENTRAL PAINEL CENTRAL PANEL WIRE CHANNEL PANEL PASAJE ALAMBRE PAINEL PASSA FIO BACK PANEL PANEL INFERIOR PAINEL INFERIOR TOP SHELF ESTANTE PRATELEIRA SIDE BATTEN...
-
Page 7: Step
HARDWARE 2088 8X 0160 20X 4157 10X 9070 4X 1668 3X 4654 1X 3706 17X 3527 6X 3557 12X 9069 8X 6024 4X V : 01... - Page 8 PAINEL / PANEL / PANEL PASSO 1 Passar cola 0348 e parafusar 16x3706 17 nos Paineis. STEP 1 Apply glue 0348 and screw 16x3706 to 17 on Panels. PASO 1 Aplicar cola 0348 y atornillar 16x3706 17 in Panels. PAINEL / PANEL / PANEL PASSO 2 Encaixar 10x4157 e parafusar 20x0160.
- Page 9 PRATELEIRA / TOP SHELF / ESTANTE PASSO 4 Encaixar cavilhas 3x1668 na Parteleira 16. STEP 4 Insert dowels 3x1668 on Top Shelf 16. PASO 4 Clavijas de ajuste 3x1668 en Estante 16. PRATELEIRA / TOP SHELF / ESTANTE PASSO 5 Encaixar 1x4654 na Prateleira 16.
-
Page 10: Passo
PRATELEIRA / TOP SHELF / ESTANTE PAINEL / PANEL / PANEL PASSO 7 Pregar 4x6024 STEP 7 Attach 4x6024 PASO 7 Montar 4x6024 bre en el Panel. PASSO 8 1810 mm Furar parede com Ø8mm, co n forme medidas indicadas. STEP 8 Drill wall with Ø5/16, according to 393 mm... - Page 11 PASSO 8.1 Furar parede com Ø8mm, conforme medidas indicadas antes. Os furos devem estar nivelados. STEP 8.1 Drill wall with Ø5/16, according measure after. Screw must be leveling. PASO 8.1 Perforar pared con Ø8mm, de acuerdo con las medidas atraz. Las perforaciones tener que ser nivelado.
- Page 12 ATENÇÃO / ATTENTION / ATENCIÓN Passar cabos antes de aparafusar. Pass the cables through before screwing it. Lleve el cables antes atornillar. PASSO 10 Encaixe Painel na Parede. STEP 10 Attach Panel to the wall. PASO 10 CLICK Engachar el Panel en la Pared. PASSO 11 Encaixe 1x8717.
