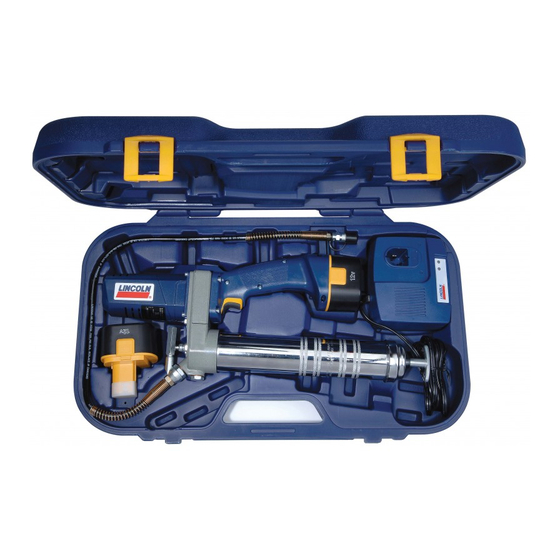

Model 1200, 1240, 1242, 1242E, 1244, 1244E©PowerLuber Grease Gun
Series “B”
Modèles 1200, 1240, 1242, 1242E, 1244, 1244E© Pistolet PowerLuber A Graisse
Séries “B”
Modell 1200, 1240, 1242, 1242E, 1244, 1244E© PowerLuber Fettpresse
Serie „B“
Modelos 1200, 1240, 1242, 1242E, 1244, 1244E© PowerLuber Pistolet De Grasa
”
Serie “B
- D57
- 58B
Section
November 2001
Form 403155
Page

Advertisement

loading
Need help?

Need help?

Do you have a question about the PowerLuber B Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lincoln PowerLuber B Series

Summary of Contents for Lincoln PowerLuber B Series

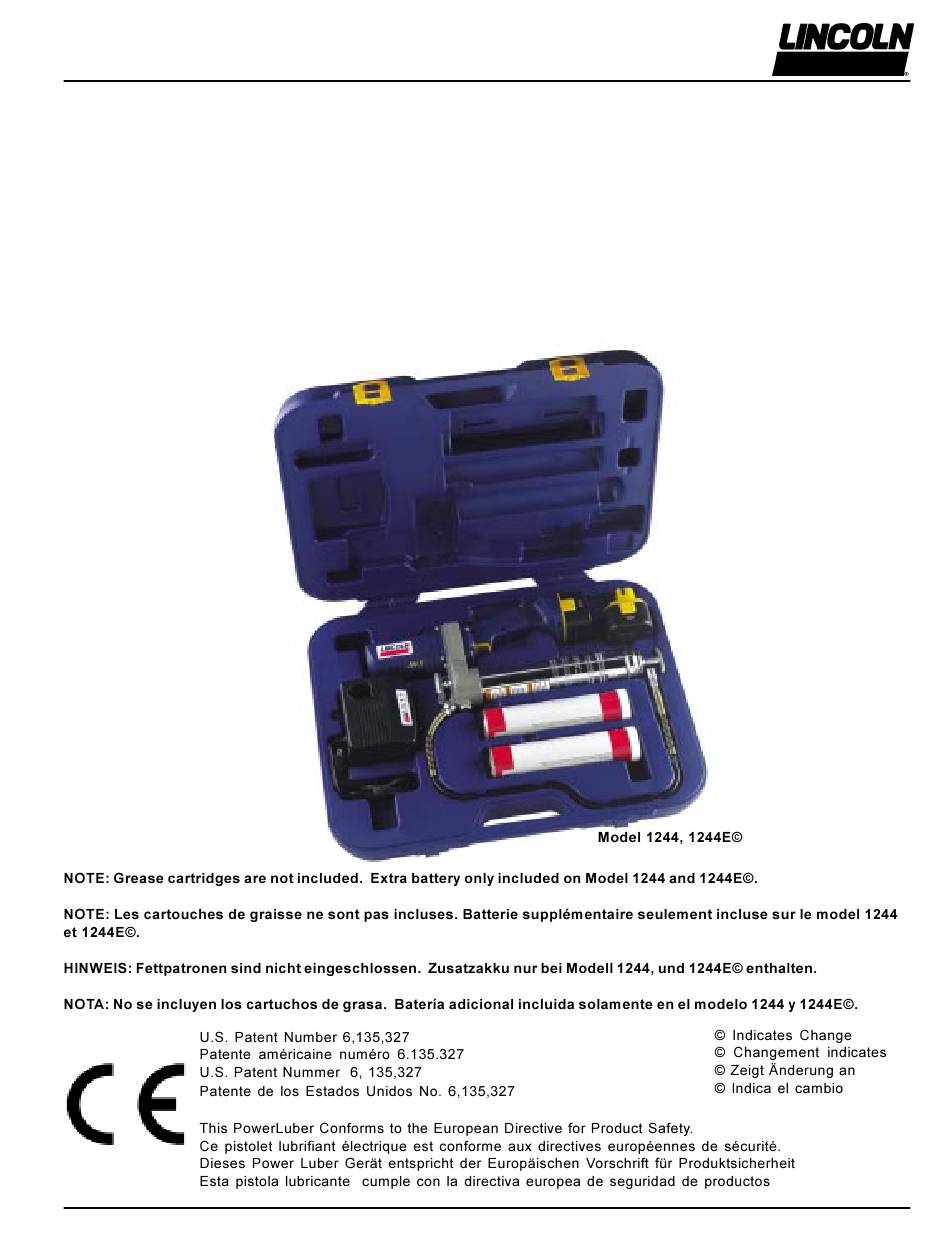

  • Page 1 Model 1200, 1240, 1242, 1242E, 1244, 1244E©PowerLuber Grease Gun Series “B” Modèles 1200, 1240, 1242, 1242E, 1244, 1244E© Pistolet PowerLuber A Graisse Séries “B” Modell 1200, 1240, 1242, 1242E, 1244, 1244E© PowerLuber Fettpresse Serie „B“ Modelos 1200, 1240, 1242, 1242E, 1244, 1244E© PowerLuber Pistolet De Grasa ”...
  • Page 2 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun MODELS AND COMPONENTS Sales Basic Model PowerLuber Battery Charger Case 1240 1200 1201 1210 ------ 1242 1200 1201 1210 1202 1244 1200 1201 (2) 1210 1202 1242E 1200 1201 1210E 1202 1244E 1200...
  • Page 3 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun 1200 PRESSURE RELIEF VALVE VALVE DISCHARGE Power luber preformance Graph Time to Dispense One Full Grease Cartridge Models 1200, 1240, 1242, 1242E, 1244 (Graph at 72° (22°C) with nlgi #2 grease) 1000 2000 3000...
  • Page 4 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun Page Number - 4 Form 403155...
  • Page 5 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun SAFETY INSTRUCTIONS FOR CHARGER AND BATTERIES SAVE THESE INSTRUCTIONS LENGTH OF CORD IN FEET (M) 25 (7.5) 50 (15) 100 (30) 150 (45) AWG SIZE OF CORD (mm²) 18 (1) 18 (1) 18 (1) 16 (1.5)
  • Page 6 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun Figure 4 Figure 5 Figure 3 Page Number - 6 Form 403155...

  • Page 7: Service Parts

    Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun RELIEF SERVICE PARTS Item Description Part No. Item Description Part No. Motor housing 271876 Packing 271880 Coupler 5852 Caution label kit 271881 Nameplate 271877 Grease tube assembly 271882 Pump assembly 271878 10 Gasket kit 271884 Handle assembly...
  • Page 8 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun 7/16-28 UNEF THREAD Metal Gear .354inch thick (9mm thick) Nylon Gear .268inch thick (6.8mm thick) Drive Gear Metal Gear .323inch thick Metal Gear (8.2mm thick) .268inch thick (6.8mm thick) SERVICE PARTS (Con’t) Item Description Part No.

  • Page 9: Troubleshooting

    Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun TROUBLESHOOTING Condition Possible Cause Corrective Action Motor fails to run. - Battery needs charging. Recharge battery. - Faulty wiring to motor. Remove battery, disassemble handle and check wiring for loose connection. Pressure Relief Valve opens to - Blocked Line.
  • Page 10 Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse MODELES ET COMPOSANTS Modèle Pow erLuber com m ercial de base Batterie Chargeur Caisse 1240 1200 1201 1210 1242 1200 1201 1210 1202 1244 1200 1201 (2) 1210 1202 1242E 1200 1201...
  • Page 11 Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse 1200 Power luber preformance Graph Heure de distribuer une pleine cartouche de Models 1200, 1240, 1242, 1242E, 1244 graisse (Graph at 72° (22°C) with nlgi #2 grease) 1000 2000 3000 4000 5000...
  • Page 12 Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse “Changer la batterie Note : Attention: Enlever la batterie : Installer la batterie : Formulaire 403155 Page - 12...
  • Page 13 Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse RÈGLES DE SÉCURITÉ DU CHARGEUR ET DE LA BATTERIE GARDER CES RÈGLES Longueur du cordon en pieds (M) 25 (7.5 50 (15) 100 (30) 150 (45) AWG Taille du cordon (mm²) 18 (1) 18 (1) 18 (1)
  • Page 14 Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse NOTE: Figure 3 Figure 5 Formulaire 403155 Page - 14...

  • Page 15: Pieces Detachees

    Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse Figure 6 PIECES DETACHEES Article Description Pièce Article Description Pièce © Logement de moteur 271876 Garniture 271880 Coupleur 5852 Etiquette d’avertissement 271881 Plaque du fabricant 271877 Tube de graisse 271882 Pompe 271878...
  • Page 16 Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse 7/16-28 UNEF filetage 7/16-28 UNEF THREAD Engrenage en métal Metal Gear 9 mm d’épaisseur .354inch thick (0,354 inch) (9mm thick) Engrenage en nylon Nylon Gear 6,8 mm d’épaisseur .268inch thick (0,268 inch) (6.8mm thick) Engrenage de...

  • Page 17: En Cas De Problemes

    Modèles 1200, 1240, 1242, 1242E, 1244, 1244E Pistolet PowerLuber A Graisse EN CAS DE PROBLEMES Condition Cause possible Action corrective Le moteur ne marche pas. La batterie est à plat. Recharger la batterie. Faux contact. Enlever la batterie, démonter la poignée et vérifier les contacts électriques.
  • Page 18 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse MODELLE UND KOMPONENTEN Verkaufs- Basis- Kunststoff- modell PowerLuber Akku Ladegerät Tragekoffer 1240 1200 1201 1210 ------ 1242 1200 1201 1210 1202 1244 1200 1201 (2) 1210 1202 1242E 1200 1201 1210E 1202 1244E 1200...
  • Page 19 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse 1200 Power luber preformance Graph Zeitaufwand : Models 1200, 1240, 1242, 1242E, 1244 Verpumpen einer vollen Fettkartusche (Graph at 72° (22°C) with nlgi #2 grease) 1000 2000 3000 4000 5000 6000 P.S.I.
  • Page 20 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse ‘EINBAU ODER AUSBAU DES AKKUS’ HINWEIS: VORSICHT: Ausbau des Akkus: Einbau des Akkus: Seite - 20 Formular 403155...
  • Page 21 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse SICHERHEITSHINWEISE FÜR BATTERIELADEGERÄT UND AKKUS DIESE INSTRUKTIONEN AUFBEWAHREN KABEL: Länge ft. (m) 25 (7.5) 50 (15) 100 (30) 150 (45) KABEL: AWG Größe (mm²) 18 (1) 18 (1) 18 (1) 16 (1.5) Abbildung 2 Formular 403155 Seite - 21...
  • Page 22 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse Abbildung 4 Folgekolben aus dem Behälterrohr h Abbildung 3 Abbildung 5 Seite - 22 Formular 403155...
  • Page 23 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse DRUCKBEGREN- ZUNGSVENTIL Abbildung 6 ERSATZTEILE Pos. Benennung Sach-Nr. Pos. Benennung Sach-Nr. Motorgehäuse 271876 Behälterdichtung 271880 Hydraulikmundstück 5852 Sicherheitshinweis-Aufkleber 271881 Typenschild 271877 Fettpressenbehälter, kompl. 271882 Pumpeneinheit 271878 10 Dichtungssatz 271884 Handgriffeinheit 271879 11 Druckbegrenzungsventil-Baugruppe 271883 Akku 1201 12 Flex.
  • Page 24 Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse 7/16-28 UNEF THREAD Metal Gear .354inch thick (9mm thick) Nylon Gear .268inch thick (6.8mm thick) Drive Gear Metal Gear .323inch thick Metal Gear (8.2mm thick) .268inch thick (6.8mm thick) ERSATZTEILE (Fortsetzung) Pos.

  • Page 25: Fehlersuche

    Modell 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Fettpresse FEHLERSUCHE Symptom Mögliche Ursache Behebung Der Motor läuft nicht. Der Akku ist leer. Akku aufladen. Die Verkabelung zum Motor ist falsch. Akku entnehmen, Handgriff auseinanderbauen und auf lockere Verbindung prüfen. Druckbegrenzungsventil oeffnet zur - Blockierte Leitung.
  • Page 26 Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa MODELOS Y COMPONENTES Ventas Pistola Basic Modelo Pow er Luber Battery Cargador Estuche 1240 1200 1201 1210 ------ 1242 1200 1201 1210 1202 1244 1200 1201 (2) 1210 1202 1242E 1200 1201...
  • Page 27 Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa 1200 Power luber preformance Graph Hora de dispensar un cartucho lleno de la Models 1200, 1240, 1242, 1242E, 1244 grasa (Graph at 72° (22°C) with nlgi #2 grease) 1000 2000 3000 4000...
  • Page 28 Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa COMO INSTALAR O QUITAR EL PAQUETE DE BATERÍAS NOTA: PRECAUCIÓN: COMO QUITAR EL PAQUETE DE BATERÍAS: COMO INSTALAR EL PAQUETE DE BATERÍAS: Página - 28 Forma 403155...
  • Page 29 Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa INSTRUCCIONES DE SEGURIDAD PARA EL CARGADOR Y LAS BATERÍAS GUARDE ESTAS INSTRUCCIONES LONGITUD DEL CABLE EN PIES (M) 25 (7.5) 50 (15) 100 (30) 150 (45) AWG TALLA DEL CABLE (mm²) 18 (1) 18 (1) 18 (1)
  • Page 30 Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa Remover el cartucho de grasa Instalar el cartucho de grasa Ilustración 4 COMO LLENAR LA PISTOLA CON UNA BOMBA DE RELLENO COMO HACER LA CONVERSIÓN DE LA PISTOLA PARA PERMITIR RELLENARLA POR MEDIO DE UN RECIPIENTE A GRANEL O UNA BOMBA DE RELLENO Ilustración 5 COMO PURGAR LAS BURBUJAS DE AIRE...

  • Page 31: Piezas De Servicio

    Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa Ilustración 6 PIEZAS DE SERVICIO Artículo Descripción Pieza No. Artículo Descripción Pieza No. Caja del motor 271876 Empaque 271880 Acoplador 5852 Juego de etiquetas de precaución 271881 Placa de la marca y del modelo 271877 Ensamblaje de la manguera de engrasado 271882...
  • Page 32 Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa 7/16-28 UNEF THREAD Engrane de metal Metal Gear (9 mm de grosor) .354inch thick 0,354 pulgadas de (9mm thick) g r o s o r Nylon Gear .268inch thick (6.8mm thick) Drive Gear Metal Gear...

  • Page 33: Identificación Y Solución De Problemas

    Modelos 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Pistolet De Grasa IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS Condición Causa Posible Solución El motor no funciona. - La batería necesita carga. Vuelva a cargar la batería. - Los cables del motor tienen una mala conexión. Saque la batería, desensamble el mangojas y verifique los cables para ver si hay conexiones flo.
  • Page 34 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun Declaration of conformity according to EMV Declaration of conformity as defined by Ma- directive 89/336 EWG chinery Directive 98/37/EG Annex II A PowerLuber Grease Gun Applied harmonized standards in particular: Applied harmonized standards in particular: Déclaration de la conformité...
  • Page 35 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun PowerLuber Schmierpresse PowerLuber Schmierpresse Declaración de la conformidad según lo defini- do por el anexo II A de Machinery Directive 98/ 37/EG Pistola De Grasa PowerLuber Estándares armonizados aplicados en detalle Estándares armonizados aplicados en detalle: Page Number - 35 Form 403155...
  • Page 36 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun Declaration of conformity according to EMV Déclaration de la conformité selon la directive directive 89/336/EEG as last amended by EC 89/336/EEG d’cEmv modifié en dernier lieu par Directive 93/68/EEC Electromagnetic Compati- la compatibilité...
  • Page 37 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun PowerLuber Schmierpresse - Batterieladegerat El Cargador de Las Baterias Angewendete harmonisierte Normen: Estándares armonizados aplicados en detalle Page Number - 37 Form 403155...
  • Page 38 Model 1200, 1240, 1242, 1242E, 1244, 1244E PowerLuber Grease Gun Page Number - 38 Form 403155...
