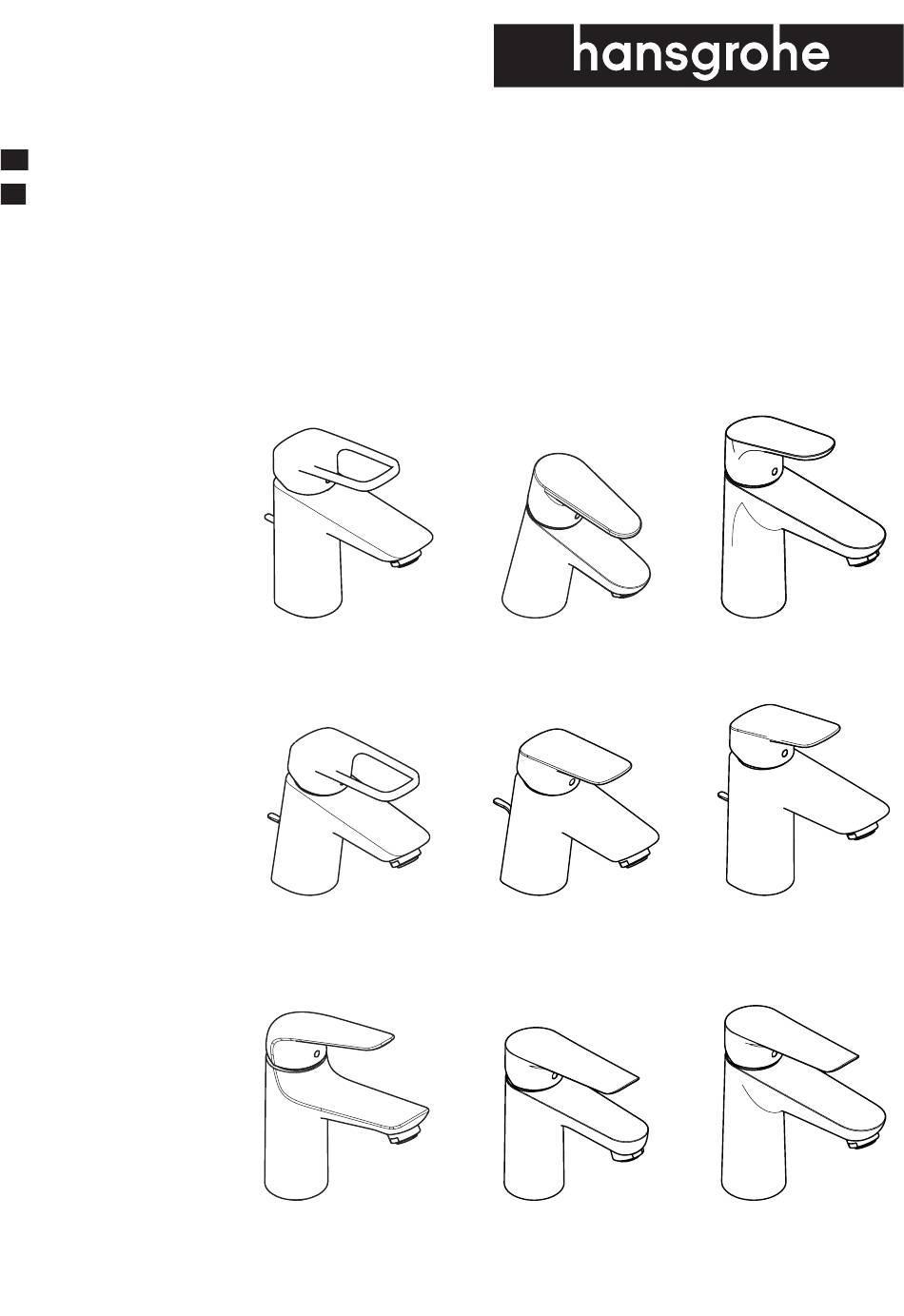

EN Instructions for use / assembly instructions
DE Gebrauchsanleitung / Montageanleitung
Logis Loop 100
71187009
Logis Loop 70
71188009
Novus 100
71027009
2
3
Focus 70
31992009 / 31993009
Logis 70
71001009 / 71002009
71094009 / 71291009
71292009
Logis E 70
71008009 / 71009009
Focus 100
31977009 / 31978009
31541009
Logis 100
71293009 / 71294009
71295009 / 71296009
71297009 / 71298009
Logis E 100
71005009 / 71006009
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hans Grohe Logis Loop 100 71187009
Summary of Contents for Hans Grohe Logis Loop 100 71187009
- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Logis Loop 100 Focus 70 Focus 100 71187009 31992009 / 31993009 31977009 / 31978009 31541009 Logis Loop 70 Logis 70 Logis 100 71188009 71001009 / 71002009 71293009 / 71294009 71094009 / 71291009 71295009 / 71296009 71292009 71297009 / 71298009 Novus 100 Logis E 70 Logis E 100 71027009 71008009 / 71009009 71005009 / 71006009...
-
Page 2: Safety Notes
English Cleaning (see page 16) Safety Notes Operation (see page 12) Gloves should be worn during installation to prevent crushing and cutting injuries. • Hansgrohe recommends not to use as drinking water The product may only be used for bathing, hygienic the first half liter of water drawn in the morning or and body cleaning purposes. after a prolonged period of non-use. The hot and cold supplies must be of equal pressures. Installation Instructions • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or surface damage will be honoured. • The pipes and the fixture must be installed, flushed and tested as per the applicable standards. • The plumbing codes applicable in the respective countries must be observed. • The drain valve must only be used as intended. It is not allowed to attach other objects to the drain valve, for example a semi-pedestal. Technical Data Operating pressure: max. 1 MPa Recommended operating pressure: 0,1 - 0,5 MPa Test pressure: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Hot water temperature: max. 70°C Recommended hot water temp.: 65°C Thermal disinfection: max. 70°C / 4 min... -
Page 3: Montage
Deutsch Sonderzubehör Sicherheitshinweise (nicht im Lieferumfang enthalten) Bei der Montage müssen zur Vermeidung von • Montageschlüssel Quetsch- und Schnittverletzungen Handschuhe #58085000 (siehe Seite 5) getragen werden. Das Produkt darf nur zu Bade-, Hygiene- und • Installationskitt (siehe Seite 5) Körperreinigungszwecken eingesetzt werden. Große Druckunterschiede zwischen den Kalt- und • Dichtung #98996000 (siehe Seite 4) Warmwasseranschlüssen müssen ausgeglichen Reinigung (siehe Seite 16) werden. Montagehinweise Bedienung (siehe Seite 12) • Vor der Montage muss das Produkt auf Transport- • Hansgrohe empfiehlt, morgens oder nach längeren schäden untersucht werden. Nach dem Einbau Stagnationszeiten den ersten halben Liter nicht als werden keine Transport- oder Oberflächenschäden Trinkwasser zu verwenden. anerkannt. • Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült und geprüft werden. • Die in den Ländern jeweils gültigen Installationsricht- linien sind einzuhalten. • Das Ablaufventil darf nur zum bestimmungsgemäßen Gebrauch verwendet werden. Das Befestigen von anderen Gegenständen z. B. einer Halbsäule an dem Ablaufventil ist nicht zulässig. Technische Daten Betriebsdruck: max. 1 MPa Empfohlener Betriebsdruck: 0,1 - 0,5 MPa... - Page 4 98996000 (7 Nm) SW 9 mm SW 23 mm (4 Nm)
- Page 5 58085000 (max. 7 Nm) 58085000 (max. 7 Nm)
- Page 6 (50 Ncm) SW 22 mm SW 22 mm (2 Nm) > 2 min...
- Page 7 60 °C 10 °C 0,3 MPa 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Page 8 Focus 70 Focus 100 31992009 / 31993009 31541009 / 31977009 / 31978009 Ø49 Ø48 Ø 3 4 Ø 3 4 G 1 / 2 G 1 / 2 Logis E 70 Logis E 100 71008009 / 71009009 71005009 / 71006009 Ø 48 Ø 45 Ø 48 Ø 3 2 Ø 3 2 G 1 / 2 G 1 / 2...
- Page 9 Logis 70 Logis 100 71001009 / 71002009 / 71094009 / 71293009 / 71294009 / 71295009 / 71291009 / 71292009 71296009 / 71297009 / 71298009 10 8 Ø 3 4 Ø 3 4 G 1 / 2 G 1 / 2 Logis Loop 70 Logis Loop 100 71188009 71187009 10 8 Ø 3 4 Ø 3 4 G 1 / 2 G 1 / 2...
- Page 10 Novus 100 71027009 Ø34 G1/2 94139000 92168007 Ø Ø G 1 ¼ 19 3 50105000 94139007 Ø 6 4 Ø G 1 ¼ B...
- Page 11 Focus 70 Focus 100 0,50 31992009 31541009 / 31977009 0,45 0,40 Logis E 70 Logis E 100 0,35 71008009 71005009 0,30 Logis 70 Logis 100 0,25 0,20 71001009 / 71094009 71293009 / 71295009 0,15 71291009 71297009 0,10 Logis Loop 70 Logis Loop 100 0,05 71188009 71187009 0,00 Novus 100 9 12 15 18 21 24 27 30...
- Page 12 open / öffnen close / schließen cold / kalt hot / warm...
- Page 13 Focus 70 Novus 100 31992009 / 31993009 71027009 93192000 Focus 100 31541009 / 31977009 / 31978009 96338000 98532000 97406000 98193000 (32x2) 97209000 97406000 96338000 98193000 95646000 (32x2) 95140000 97209000 95008000 98186000 95646000 98750000 (30x2) 95140000 96657000 98186000 95008000 (30x2) 98750000 96657000 92508000 92508000...
- Page 14 Logis 70 Logis Loop 71001009 / 71002009 / 93011000 71094009 / 71291009 / 71292009 Logis 100 96338000 71293009 / 71294009 / 97406000 71295009 / 71296009 / 98193000 71297009 / 71298009 (32x2) Logis Loop 70 97209000 Logis 71188009 92224000 96657000 Logis Loop 100 71187009 96338000 95646000...
- Page 15 Logis E 70 71008009 / 71009009 Logis E 100 71005009 / 71006009 93024000 96338000 97406000 98193000 (32x2) 97209000 95646000 95140000 95008000 98186000 98750000 (30x2) 92508000 96657000 (71005009 / 71008009) 92300000 (71006009 / 71009009) 98722000 93020000 97736000 (450 mm) 96016000 92168007...
- Page 16 EN Cleaning recommendation / Warranty / Contact DE Reinigungsempfehlung / Garantie / Kontakt www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
