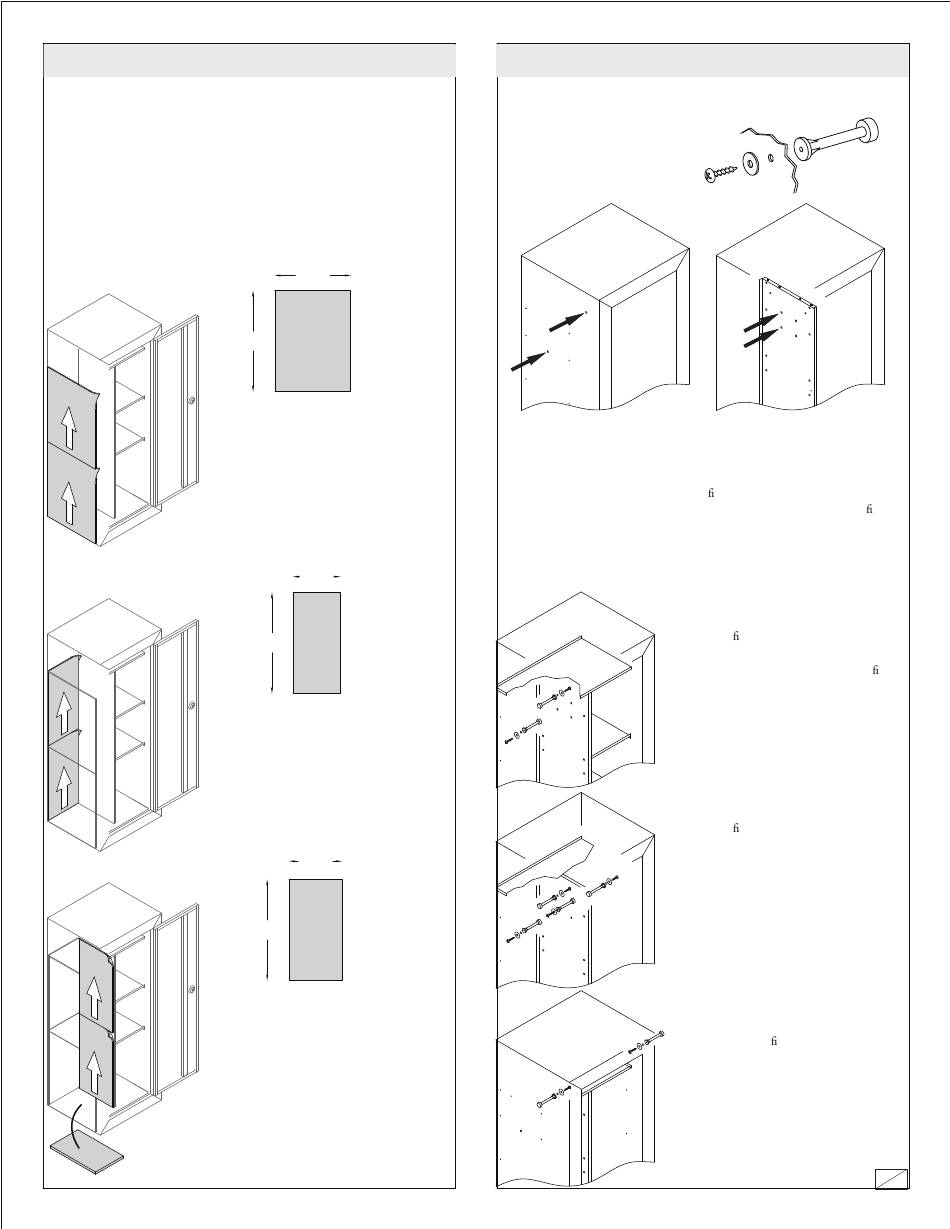

ESPUMA DE INSTALACIÓN
Las estanterías deben ser instalados antes de instalar la espuma.
El kit de espuma se cubren las paredes interiores de un lado del armario. Instale
la espuma de abajo hacia arriba. Los paneles de espuma tiene un revestimiento
adhesivo que está cubierto por un forro desprendible. Antes de retirar el
respaldo, colocar la espuma en el gabinete como se describe a continuación
para asegurarse de que está usando la espuma de tamaño adecuado para cada
paso. Para obtener los mejores resultados, quite el papel apretando con el
respaldo y la espuma, junto a una esquina y luego pelar el respaldo.
1. Gabinete de espuma lateral (2)
Comenzar en la parte inferior del armario.
Eliminar el respaldo de espuma y la espuma
medidor a la parte interior inferior y posterior
del armario. Aplicar el panel de espuma
superior por la espuma de calibrado lado
superior de la parte superior de espuma lado
inferior y en la parte posterior del armario.
2. Gabinete de espuma Volver (2)
Comience con la espuma de la parte inferior
trasera del gabinete. Eliminar el respaldo de
espuma y la espuma medidor a la parte inferior
interior de la caja y al lado inferior de espuma.
Gage la espuma espalda superior a la parte
superior de la espuma de vuelta inferior y al
lado superior de espuma.
3. Gabinete de espuma de partición (2)
Comience con la espuma del gabinete
partición inferior. Retire el respaldo de
espuma y el medidor de la espuma en la parte
inferior interior del gabinete y de la espuma
baja de la espalda. Gage la espuma partición
superior a la parte superior de espuma
partición inferior a la espuma y superior de la
espalda.
Colocar la espuma sin el respaldo en la parte
inferior del armario
16 1/2"
[419mm]
22"
[559mm]
10 1/4"
[260mm]
22"
[559mm]
11 1/2"
[292mm]
22"
[559mm]
ARCO DE INSTALACIÓN COLGANTE
Instale los colgantes de proa antes de montar el gabinete a la pared.
Montar los soportes de proa a los lados
del armario o en la partición centro
con el tornillo y arandela como se
muestra.
Ubicaciones laterales
del gabinete
Para asegurar que sus arcos colgar correctamente dentro y fuera del armario,
utilice sólo el programa de agujero de montaje de arriba. Hay 2 agujeros de
montaje en cada lado del gabinete y 2 ori cios de montaje en la pared
medianera. Utilice estas posiciones de los agujeros de montaje para con gurar
su gabinete como se muestra a continuación.
NOTA: El revestimiento de espuma instalado cubrirá algunos de estos
agujeros de montaje. Empuje el tornillo de montaje a través de la espuma para
montar el soporte del arco.
Ubicación de los Centros
de partición
Para la con guración armario donde hay
estantes en un lado, montar un colgador
arco en la partición de centro en el ori cio
superior o inferior situado detrás del centro
de la partición. No use la primera serie de
agujeros. Montar un colgador arco en el
interior de la caja en la pared exterior tal
como se muestra en el corte de distancia de
la imagen.
Para la con guración del armario en el que
habrá arcos en ambos lados de la partición
del centro, montar un colgador arco en cada
lado de la partición del centro. Montar un
colgador arco en el interior de ambas las
paredes laterales izquierda y derecha de la
carcasa.
También puede montar 2 perchas de proa
en el exterior de la caja en la parte frontal
superior de los ori cios de montaje.
Asegúrese de que hay espacio en el exterior
para almacenar y acceder a sus arcos y
equipos.
Cuelgue sus lazos en todos los soportes
del arco antes de montar el gabinete a la
pared.
