VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG
Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de
http://links.vs-service.com/downloads/70-189_V02_DEEN_Serie_700-165937.pdf
70-189 V02 000918

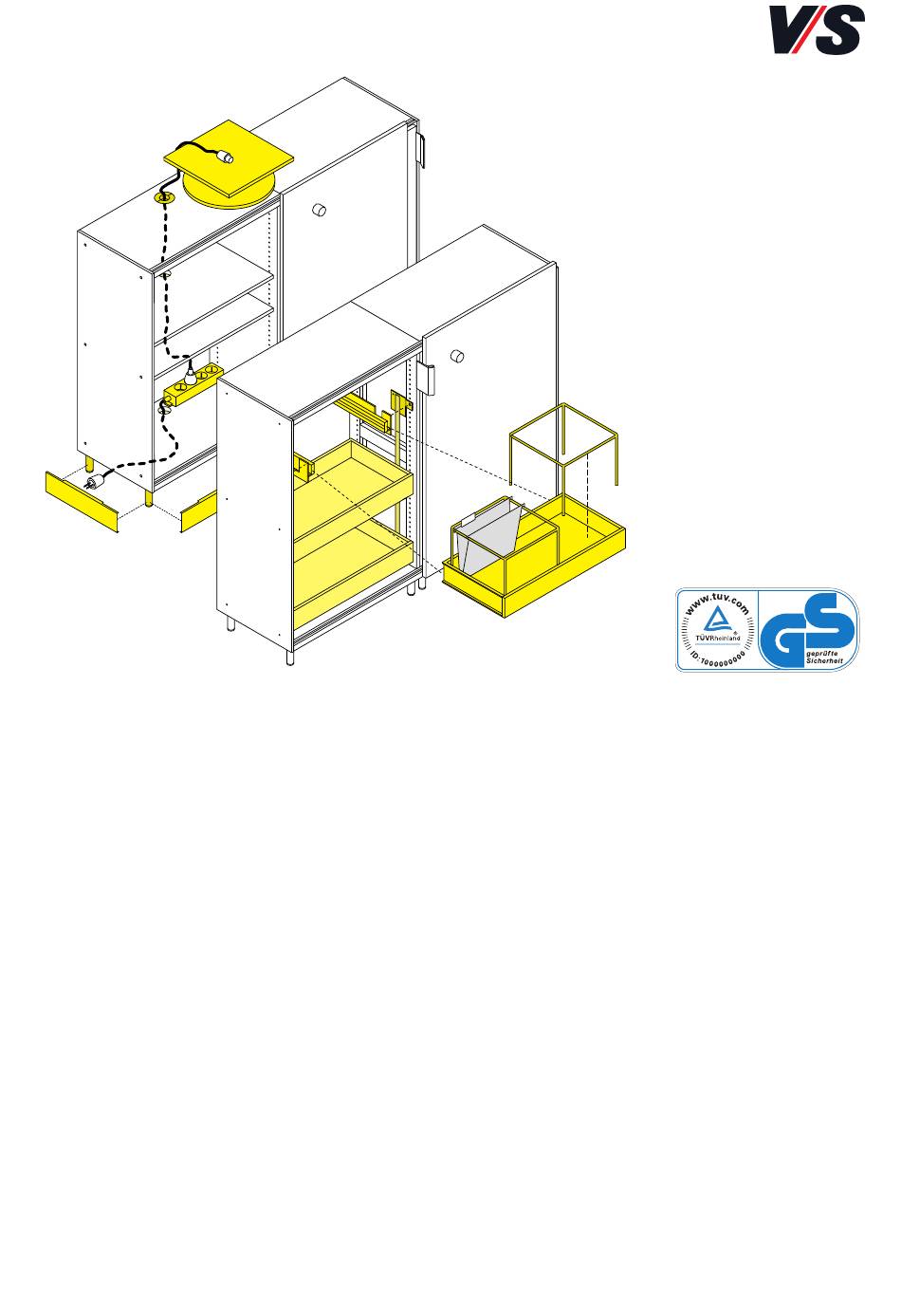

MONTAGEANLEITUNG:
Serie 700.
Bitte sorgfältig aufbewahren!
ASSEMBLY INSTRUCTIONS:
Serie 700.
Please store this document in a safe place!
70-189 V02 000918

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 700 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for VS 700 Series

Summary of Contents for VS 700 Series

  • Page 1 VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de http://links.vs-service.com/downloads/70-189_V02_DEEN_Serie_700-165937.pdf 70-189 V02 000918 70-189 V02 000918 MONTAGEANLEITUNG: ASSEMBLY INSTRUCTIONS: Serie 700. Serie 700. Please store this document in a safe place!

  • Page 2: Table Of Contents

    Inhalt. Allgemeiner Sicherheitshinweis: Allgemeiner Sicherheitshinweis: In unseren Bedienanleitungen verwenden wir folgende Allgemeine Hinweise Symbole und Hinweise: Verbinden der Schrankelemente Ausrichten der Schrankelemente Wichtig! Bei diesem Symbol handelt es sich um einen Anbau der Laufschienen wichtigen Montagehinweis. Anbau der Abschlussseiten Achtung! Bei diesem Symbol handelt es sich um einen Anbau der Sichtrückwände sehr wichtigen Hinweis.

  • Page 3: Allgemeine Hinweise

    Nachschlagen sorgfältig auf. Alternative Ausklinkungen erforderlich sind. Bereitstellung per Download: (siehe Kopfleiste Titel). - VS ist hinweispflichtig wenn z.B. durch die Schrankwand andere Gewerke nicht mehr nutzbar sind. Bestimmungsgemäße Verwendung: - Klären ob Schalter oder Leitungen versetzt werden müssen.

  • Page 4: Verbinden Der Schrankelemente

    2. Verbinden der Schrankelemente. Achtung! Vor dem Verbinden von Schrankelementen mit Doppelstegplatten aus Plexiglas sind diese zu reinigen. Den Massivholzrahmen bzw. die LIGNOpal-Seiten mit Gewinde- 2er Kombinationen in 2 und 3 OH sind vormontiert. hülsen M4 x 30 mm und Gewindeschrauben M4 x 12 mm Vor dem Verbinden von Schrankelementen mit Kabel- (Torx) verbinden.

  • Page 5: Ausrichten Der Schrankelemente

    3. Ausrichten der Schrankelemente Ausrichten mit Inbusschlüssel. Die 4 Sockelfüße durch den oberen Boden mit einem Inbus- schlüssel (SW 5) in die gewünschte Höhe bringen. Maximale Ausrichten mit Hand. Verstellhöhe = 5 cm. Nach dem Ausrichten die Abdeckkappe Die 4 Sockelfüße mit der Hand drehen und in die ge- aufdrücken (siehe Beipack).

  • Page 6: Anbau Der Laufschienen

    Die festsitzende Laufschiene wird von rechts und links mit je 4. Anbau der Laufschienen. einer Madenschraube (5) M5 x 25 mm (Schlüssel T 2,5 x 100) zwischen den Clipteilen und der Laufschiene gesichert. Die Laufschienen bündig mit den Außenseiten in die untere Abkantung (2) der vormontierten Clipteile (3) einlegen und Demontage der Laufschiene.

  • Page 7: Anbau Der Abschlussseiten

    5. Anbau der Anschlussseiten. Achtung! Die Abschlussseiten müssen bündig mit dem oberen Boden abschließen, da die Bohrungsabstände Die Abschlussseiten mit Gewindehülsen M4 x 20 mm und vom Rand nicht gleich sind. Gewindeschrauben M4x12 mm (Torx) anschrauben. Die not- wendigen Bohrungen sind in der Lochreihenbohrung vorge- bohrt.

  • Page 8: Anbau Der Sichtrückwände

    6. Anbau der Sichtrückwände. 6.1 Lochblech. Haltewinkel (1) mit je 2 Schrauben 4,0 x 25 mm an der Rückseite des Korpus be festigen. Je 1 Schraube (2) M4 x 4,5 mm auf die bereits angebrachten Haltewinkel schrau- ben. Rückwand an den dafür vorgesehenen Haltewinkeln (1) einhängen.

  • Page 9: Lignopal Und Akustik

    6.2 LIGNOpal und Akustik. Haltewinkel (1) mit je 2 Schrauben 4,0 x 25 mm an der Rückseite des Korpus befestigen. An der Rückwand sind be- reits Einhänge-teile (2) vormontiert. Mit diesen die Sicht- rückwand in den Haltewinkeln (1) einhängen. Anzahl der notwendigen Verbindungen: 2 OH = 4 3 OH = 6 4 OH = 6...

  • Page 10: Bei Wechselseitiger Nutzung

    6.3 Bei wechselseitiger Nutzung. LIGNOpal-/Akustikrückwand. Haltewinkel (1) mit je 2 Schrauben 4,0 x 25 mm an der Rückseite des Korpus befestigen. An der Rückwand sind Lochblechrückwand. bereits Einhängeteile (3) vormontiert. Mit diesen die Sicht- Haltewinkel (1) mit je 2 Schrauben 4,0 x 25 mm an der Rück- rückwand in den Haltewinkeln (1) einhängen.

  • Page 11: Einbau Der Türen

    7. Einbau der Türen. Innenlaufende Glastüren. 7.1 Innenlaufende Glastüren. Glastüren mit den fest vormontierten Laufbeschlägen (1) in die obere Nut der unteren Laufschiene einsetzen. Vormon- tierte Führungsteile (2) (locker angebracht) in die untere Achtung! Vor Einbau der innenliegenden Türen. Beim Nut der oberen Laufschiene einschieben.

  • Page 12: Innenlaufende Holztüren

    7.2 Innenlaufende Holztüren. Höhenverstellung Holztüren. Sicherungsschrauben (4) lösen. Excenter (5) im Laufbeschlag in die gewünschte Position einstellen (Inbusschlüssel SW 4). Achtung! Vor Einbau der innenliegenden Türen. Beim Sicherungsschrauben wieder befestigen. Einbau von zwei Innentüren (3er Element) ist darauf zu achten, dass die Mitnehmer zwischen den beiden Türen liegen (oben und unten).

  • Page 13: Außenlaufende Holztüren

    7.3 Außenlaufende Holztüren. Höhenverstellung der außenlaufenden Holztüren. Sicherungsschrauben (3) lösen. Excenter (4) im Laufbe- schlag in die gewünschte Position einstellen. Sicherungs- Mit den fest vormontierten Laufbe schlägen (1) in die obere schrauben wieder befestigen. Nut der oberen Laufschiene einhängen. Vormontierte Führungs- teile (2) in die untere Nut der unteren Laufschiene einschieben.

  • Page 14: Verriegelung

    8. Verriegelung. Funktion der Verriegelung. Beim Verriegeln der Türen fährt der Sperrhebel (1) in die untere Nut des Schließwinkels (2). Es ist darauf zu achten, daß der Sperrhebel weit genug eintaucht, bzw. nicht im Grund anstößt. Gegebenenfalls ist der Schließwinkel zu versetzen.

  • Page 15: Einbau Der Türanschlagwinkel Und Griffleiste

    9. Einbau der Türanschlagwinkel und Montage der Griffleisten Griffleiste. Bei Holztüren. Die Griffleisten mit Senkschrauben 4,0 x 50 mm in den dafür Türanschlagwinkel. vorgesehenen Bohrungen (2) in die Stirnseite der innen- Anschlagwinkel (1) ist mit Euro-Schrauben 6,3 x 15 mm in laufenden Tür befestigen.

  • Page 16: Anschlag Der Türen

    10. Anschlag der Türen. Die Endstopper (1) und Vorstopper (2) in den Laufschienen sind nachzustellen, wenn die Türen oben und unten nicht gleichzeitig an die Stopper anschlagen. Es ist darauf zu achten, dass sich die Türen ganz öffnen lassen (z.B. für den Einbau von Auszügen).

  • Page 17: Türausrichtung

    11. Türausrichtung. Die 4 bzw. 5 OH (Ordnerhöhen) Türen sind mit je 2 Spann- profilen (1) ausgestattet. Mit einem Gabelschlüssel M10 die Muttern (2) am oberen und unteren Ende des Spannprofils so einstellen, dass die Türen keine Durchbiegung nach innen oder außen aufweisen.

  • Page 18: Einbau Von Zubehör

    12. Einbau von Zubehör. Einbauposition Breitschub und Breitschub mit Aufsatz. 12.1 Rahmen und Schübe. Einbaupositionen beim Korpus nach OH (Ordnerhöhen) differenzieren. Abstand Oberkante unterer Boden bis zur unteren Schraube des Adapterwinkels. Vor der Montage ist zu klären, in welchem Schrankteil welcher Einbausatz montiert werden soll.

  • Page 19: Elektro Und Sockelblende

    12.2 Elektro und Sockelblende. Zugentlastung. Die Grundplatte (1) der Zugentlastung im Bereich des Kabel- auslasses anschrauben. Das Kabel in die geöffnete Hutschelle Steckdosen. (2) einlegen und die Kappe der Hutschelle anschrauben. Steckdosen mit Winkelstecker und Zugentlastung werden am Korpusboden angeschraubt. Anbau der Sockelblenden.

  • Page 20: General Note On Safety

    Inhalt. General note on safety: General note on safety The following symbols and notes are used in our Instructions General comments for Use: Connecting the cabinet elements Leveling the cabinet elements Important! This symbol indicates an important assem- Fixing the slide rails bly note.

  • Page 21: General Comments

    They are also available via whether/that these cut-outs are necessary. download: (see title in header). VS must inform the customer if, for example, other items cannot be used due to the cabinet wall. Intended use: Clarify whether switches or lines have to be moved.

  • Page 22: Connecting The Cabinet Elements

    2. Connecting the cabinet elements Caution! Clean any cabinet elements with plexiglass twin-layer sheets before connecting them. Dual combi- Connect the solid wood frames or LIGNOpal panels using nations with 2 or 3 HUs are preassembled. Before con- M4 x 30 mm threaded bushes and M4 x 12 mm (Torx) necting cabinet elements with cable outlets, clarify the threaded bolts.

  • Page 23: Leveling The Cabinet Elements

    3. Leveling the cabinet elements Leveling with an Allen key. Insert an Allen key (size 5) through the upper base panel to adjust the feet to the required height. Maximum adjustable Manual leveling. height = 5 cm. After you have leveled the feet, press on the Turn the four plinth feet by hand until they are at the right cap (see accessories pack).

  • Page 24: Fixing The Slide Rails

    The fixed slide rail is fixed on the right and left by a M5 x 25 4. Fixing the slide rails. mm grub screw (5) (Allen key T 2.5 x 100) between the clip elements and the slide rail. Insert the slide rails flush with the outside face in the lower folded edge (2) of the preassembled clip elements (3) and Dismounting the slide rail.

  • Page 25: Fixing The End Panels

    5. Fixing the end cover panels Caution! The end panels must end flush against the top panel because the distances of the drilled holes Screw the end panels in place using M4 x 20 mm threaded from the edge are not identical. bushes and M4x12 mm (Torx) threaded bolts.

  • Page 26: Fixing The Back Panels

    6. Fixing the back panels 6.1 Perforated panel. Fix each of the retaining brackets (1) to the back of the body using two 4.0 x 25 mm screws. Screw one M4 x 4.5 mm screw (2) into each previously attached retaining bracket. Hook the back panel over the retaining brackets (1) provided for this purpose.

  • Page 27: Lignopal And Sound-Absorbing Panel

    6.2 LIGNOpal and sound-absorbing panels. Fix each of the retaining brackets (1) to the back of the body using two 4.0 x 25 mm screws. Hook-over elements (2) are already mounted on the back panel. Use these to sus- pend the back panel (1) in position. Number of connections required: 2 HU = 4 3 HU = 6...

  • Page 28: For Use On Both Sides

    6.3 For use on both sides. LIGNOpal / sound-absorbing back panel. Fix each of the retaining brackets (1) to the back of the body using two 4.0 x 25 mm screws. Hook-over elements (3) are Perforated back panel already mounted on the back panel. Use these to suspend the Fix each of the retaining brackets (1) to the back of the body back panel (1) in position.

  • Page 29: Installing The Doors

    7. Installing the doors Inner sliding glass doors. 7.1 Inner sliding glass doors. Insert the glass doors with the fixed, preassembled runners (1) in the top groove of the lower slide rail. Push the (loosely attached) preassembled guide elements (2) into the lower Caution! Before installing the internal doors.

  • Page 30: Inner Sliding Wooden Doors

    7.2 Inner sliding wooden doors. Adjusting the height of the wooden doors. Loosen the fixing screws (4). Adjust the eccentric screw (5) in the runner to the required position (Allen key, size 4). Caution! Before installing the internal doors. When in- Tighten the fixing screws again.

  • Page 31: Outer Sliding Wooden Doors

    7.3 Outer sliding wooden doors. Adjusting the height of the outer sliding wooden doors Loosen the fixing screws (3). Adjust the eccentric screw (4) in the runner to the required position. Tighten the fixing Hook into the top groove of the top slide rail with the fixed, screws again.

  • Page 32: Locking Mechanism

    8. Locking mechanism. Operation of the locking mechanism. When the doors are locked, the locking lever (1) moves into the lower groove of the locking bracket (2). Make sure that the locking lever is inserted far enough but does not touch the end of the bracket.

  • Page 33: Installing The Door Stop And Strip Handle

    9. Installing the door stop and grip Mounting the strip handles On wooden doors. Door stop. Fix the strip handles using the holes provided (2) in the The door stop (1) is fastened in the holes on the back of the front of the inner sliding door using 4.0 x 50 mm counter- outer outer sliding doors using 6.3 x 15 mm euro screws.

  • Page 34: Door Stops

    10. Door stops. The end stops (1) and preliminary stops (2) in the slide rails will have to be adjusted if the the doors do not come up against the top and bottom stops at the same time. Make sure that the doors can be fully opened (e.g. when installing pull-outs).

  • Page 35: Adjusting The Doors

    11. Adjusting the doors The 4 and 5 HU (height unit) doors are all equipped with two tensioning sections (1). Use an M10 open-ended wrench to adjust the nuts (2) at the top and bottom of the tensioning section so that the doors do not bow inwards or outwards.

  • Page 36: Installing Accessories

    12. Installing accessories. Installation position of wide drawers and wide drawers 12.1 Frames and drawers. with add-on. The installation position in the body differs depending on the HU (height units). Distance from top edge of bottom Prior to assembly, it is necessary to clarify which inserts are panel to bottom screw of adapter bracket.

  • Page 37: Electrical And Base Pane

    12.2 Electrical and base panel. Strain relief. Screw on the strain relief base plate (1) at the cable outlet. Insert the cable in the opened protective clamp (2) and Sockets. screw on the top of the clamp. Sockets with angle plugs and strain relief fixings are screwed to the base of the body.
