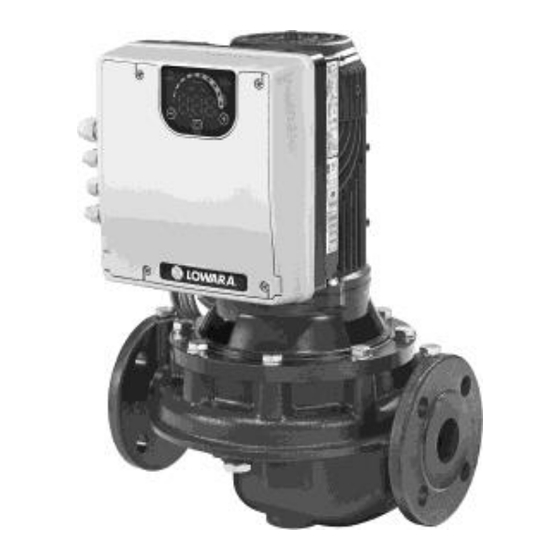

Xylem LOWARA e-LNEEE Quick Start Up Manual
  1. Manuals
  2. Brands
  3. Xylem Manuals
  4. Water Pump
  5. LOWARA e-LNEEE
  6. Quick start up manual
Xylem LOWARA e-LNEEE Quick Start Up Manual

Xylem LOWARA e-LNEEE Quick Start Up Manual

Smart pump range
Hide thumbs Also See for LOWARA e-LNEEE:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 4

Quick Links

Download this manual
Smart Pump Range
e-LNEEE e-LNTEE
e-LNESE e-LNTSE
it
Guida Rapida di Avviamento................... 2
en Quick Startup Guide.............................. 4
fr
Guide de démarrage
rapide................................................
de Schnellstartanleitungen.......................... 9
es Guía de inicio
rápido................................................
pt Guia de Arranque
Rápido...............................................
nl
Snelle startgids.................................... 16
pl
Szybki start –
przewodnik..........................................
ru Краткое руководство по
запуску..............................................
6
11
14
19
21
Cod.001080130 rev.D ed.02/2018
Software Version 151.00

Advertisement

loading

Related Manuals for Xylem LOWARA e-LNEEE

Summary of Contents for Xylem LOWARA e-LNEEE

  • Page 1 Smart Pump Range e-LNEEE e-LNTEE e-LNESE e-LNTSE Guida Rapida di Avviamento…..………….. 2 en Quick Startup Guide………………………… 4 Guide de démarrage rapide………………………………………… de Schnellstartanleitungen…………………….. 9 es Guía de inicio rápido………………………………………… pt Guia de Arranque Rápido……………………………………….. Snelle startgids……………………………… 16 Szybki start – przewodnik…………………………………...
  • Page 2 it - Istruzioni originali AVVERTENZA La presente Guida non sostituisce il Manuale di Installazione, Uso e Manutenzione. Il personale qualificato deve leggere e comprendere il Manuale di Installazione, Uso e Manutenzione prima di installare e utilizzare il prodotto. Collegamento Collegare la pompa all’impianto idraulico. Adescare la pompa assicurandosi di far uscire, attraverso le valvole di sfiato, l'eventuale aria presente all'interno.
  • Page 3 A15 Errore di scrittura Memoria dati danneggiata Arrestare la pompa per 5 min e poi riavviarla; se il EEPROM problema persiste, contattare la società di vendita Xylem o il Distributore Autorizzato A20 Allarme interno E01 Errore di comunicazione Perdita della comunicazione Arrestare la pompa per 5 min e poi riavviarla;...
  • Page 4 E09 Errore hardware Errore hardware Arrestare la pompa per 5 min e poi riavviarla; se il problema generico persiste, contattare la società di vendita Xylem o il Distributore Autorizzato E10 Errore Rilevamento funzionamento a Verificare se ci sono perdite nel sistema e riempirlo...
  • Page 5 Data memory corrupted 1. Reset the default parameters using parameter P68 2. Wait 10 s 3. Restart the pump If the problem continues, contact Xylem or the Authorised Distributor LOW alarm Lack of water detection (if P48= Check the water level in the system...
  • Page 6  Wait for the motor to cool down  If the error persists, stop the pump for 5 minutes and then start it again If the problem continues, contact Xylem or the Authorised Distributor Power module Frequency converter thermal...
  • Page 7 fr - traduction de la notice originale Mise en service Mettre l'unité sous tension. Attendre que toutes les LED sont allumées. Appuyer sur les boutons pour définir le point de consigne de pression. Appuyer sur le bouton pour faire fonctionner la pompe. Vérifier que la pression du circuit hydraulique correspond au point de consigne défini.
  • Page 8 1. Réinitialiser les paramètres par défaut à l'aide du données endommagée paramètre P68 2. Attendre 10 s 3. Redémarrer la pompe Si le problème persiste, contacter Xylem ou le distributeur autorisé Détection de manque d’eau (si Alarme LOW Vérifier le niveau d'eau dans le système P48 = ALR) Erreur d’écriture EEPROM Mémoire de données...
  • Page 9 de - Übersetzung der Originalbetriebsanleitung WARNUNG: Die vorliegenden Anleitungen ersetzen nicht das Installations-, Betriebs- und Wartungshandbuch. Das Fachpersonal muss sicherstellen, vor der Installation und Inbetriebsetzung des Produkts die im Installations-, Betriebs- und Wartungshandbuch enthaltenen Anleitungen gelesen und verstanden zu haben. Anschluss Die Pumpe mit dem Hydrauliksystem verbinden.
  • Page 10 (wenn P48 = ALR) EEPROM Schreibfehler Datenspeicher beschädigt Die Pumpe 5 Min. lang stoppen und anschließend neu starten. Wenn das Problem weiterhin besteht: Xylem Interner Alarm oder den zuständigen Händler kontaktieren. Interner Interne Kommunikation fehlt Die Pumpe 5 Min. lang stoppen und anschließend neu Kommunikationsfehler starten.

  • Page 11: Puesta En Marcha

    überprüfen. E09 Allgemeiner Hardware-Fehler Die Pumpe 5 Min. lang stoppen und anschließend neu Hardware-Fehler. starten. Wenn das Problem weiterhin besteht: Xylem oder den zuständigen Händler kontaktieren. E10 Trockenlauf-Fehler Trockenlauferkennung Prüfen, ob das System undicht ist, und das System nachfüllen. E11 LOW-Fehler Erkennung von Wassermangel Den Wasserstand im System überprüfen...
  • Page 12 P48 = ALR) A15 Error de escritura Memoria de datos dañada Pare la bomba por 5 minutos y la vuelva a arrancar; si EEPROM el problema persiste, póngase en contacto con Xylem o con el Distribuidor Autorizado A20 Alarma interna...
  • Page 13 Pérdida de comunicación Pare la bomba por 5 minutos y la vuelva a arrancar; si interna interna el problema persiste, póngase en contacto con Xylem o con el Distribuidor Autorizado E02 Error de sobrecarga del Corriente del motor alta motor E03 Error de sobretensión del...
  • Page 14 pt - Tradução das instruções originais ATENÇÃO Este Guia não substitui o Manual para Instalação, Operação e Manutenção. O pessoal qualificado deve garantir que lê e compreende o Manual para Instalação, Operação e Manutenção antes de instalar o produto e o colocar em funcionamento. Conexão Ligue a bomba ao sistema hidráulico.
  • Page 15 1. Reiniciar os parâmetros padrão usando o parâmetro dados corrompida 2. Espere 10 seg 3. Reiniciar a bomba Se o problema continuar, contactar a Xylem ou o Distribuidor Autorizado Alarme BAIXO Detecção de falta de água (se Verifique o nível de água no sistema P48 = ALR) Falha de gravação na...
  • Page 16 E09 Erro genérico de Erro de hardware Parar a bomba durante 5 minutos e depois reiniciá-la; se o hardware problema continuar, contactar a Xylem ou o Distribuidor Autorizado E10 Erro de Detecção de funcionamento a Verificar se existem fugas no sistema e recarregue o...
  • Page 17 1. Reset de standaardparameters door middel van beschadigd parameter P68 2. Wacht 10 sec 3. Start de pomp opnieuw Als het probleem aanhoudt, neem contact op met Xylem of de bevoegde distributeur LOW alarm Laag water (als P48 = ALR) Controleer het waterniveau in het systeem...
  • Page 18 Fout inschakelcontrole Motor afgeslagen Stop de pomp gedurende 5 minuten en start deze dan opnieuw. Als het probleem aanhoudt, neem contact op Fout EEPROM EEPROM met Xylem of de bevoegde distributeur. gegevensgeheugen gegevensgeheugen beschadigd Fout netspanning Voedingsspanning buiten Controleer: ...
  • Page 19 pl – Tłumaczenie oryginalnej instrukcji OSTRZEŻENIE Niniejszy Przewodnik nie zastępuje „Instrukcji montażu, prowadzenia ruchu i utrzymania”. Przed rozpoczęciem instalacji i eksploatacji produktu wykwalifikowany personel musi zapoznać się ze zrozumieniem z „Instrukcją montażu, prowadzenia ruchu i utrzymania”. Połączenie Podłączyć pompę do instalacji hydraulicznej. Zalać...
  • Page 20 2. Poczekać 10 s danych uszkodzona 3. Uruchomić pompę ponownie Jeśli problem będzie nadal występować, należy skontaktować się z firmą Xylem lub autoryzowanym dystrybutorem. Sprawdzić poziom wody w instalacji A06 Alarm NISKICH Wykryto brak wody (if poziomów P48 = ALR) Pamięć...
  • Page 21 ru — Перевод оригинальной инструкции E11 Błąd NISKICH Sprawdzić poziom wody w instalacji Wykryto brak wody (if P48 = ERR) poziomów E12 Błąd czujnika ciśnienia Brak czujnika ciśnienia (nieobecny w ACT) Sprawdzić stan kabli połączeniowych. E14 Błąd niskiego ciśnienia Ciśnienie poniżej progu minimum (nie w Sprawdzić...
  • Page 22 данных параметра P68 2. Подождите 10 с 3. Перезапустите насос Если проблема не устранена, обратитесь в компанию Xylem или к уполномоченному дистрибьютору A06 Сигнал тревоги LOW Обнаружено отсутствие Проверьте уровень воды в системе воды (если P48 = ALR) A15 Сбой записи EEPROM Память...
  • Page 23 — Перевод оригинальной инструкции E05 Ошибка памяти данных Память данных EEPROM компанию Xylem или к уполномоченному неисправна дистрибьютору EEPROM E06 Ошибка по напряжению Напряжение питания вне Проверьте: сети рабочего диапазона  напряжение;  подключение электрической системы. E07 Ошибка по температуре...
  • Page 24 it en fr de es pt nl pl ru Appendice Tecnica  Technical Appendix  Annexe technique  Technischer Anhang  Apéndice técnico  Anexo técnico  Technische bijlage  Dodatek techniczny  Техническое приложение 1,4 Nm 6,0 Nm 2,8 Nm 2,8 Nm 6,0 Nm ESM_M0005_B_ot...
  • Page 25 it en fr de es pt nl pl ru 9 10 11 12 13 14 15 16 17 18 19 20 ESM_M0009_E_sc 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 ESM_T0023_A_sc...
  • Page 26 it en fr de es pt nl pl ru it: Descrizione terminali Conduttore di terra Ingresso ON/OFF esterno 2-3-4 Conduttore di fase Ingresso mancanza acqua Conduttore di neutro Riferimento mancanza acqua Contatto Comune Relè di stato (errore) Porta 1 RS485: RS485-1N B (-) NA Relè...
  • Page 27 it en fr de es pt nl pl ru de: Klemmenbeschreibung Erdungskabel Externer ON/Off Eingang 2-3-4 Phasenkabel Eingang Wasser niedrig Nullleiter Niedrig-Wasser-Referenz COM - Fehlerstatusrelais RS485 Port 1: RS485-1N B (-) NO - Fehlerstatusrelais RS485 Port 1: RS485-1P A (+) Hilfsspannungsversorgung +15 V DC 17-20 5-8 Masse GND...
  • Page 28 it en fr de es pt nl pl ru nl: Beschrijving van de terminals Aardgeleider Externe AAN/UIT ingang 2-3-4 Fasegeleider Lage waterinvoer Neutrale geleider Lage waterreferentie COM - storingsstatusrelais RS-485 poort 1: RS485-1N B (-) NO - storingsstatusrelais RS-485 poort 1: RS485-1P A (+) Hulpvoeding +15 VDC 17-20 5-8 Elektronische GND...
  • Page 29 it en fr de es pt nl pl ru Lack of Lack of water water External External ON/OFF ON/OFF Signal +15VDC Sensor 2 Sensor 1 4-20 mA 4-20 mA Signal +15VDC Imax=100mA +15VDC Sensor 1 4-20 mA Signal Refer to parameter P42 Ext.
  • Page 32 Xylem Service Italia S.r.l. Via Vittorio Lombardi 14 36075 – Montecchio Maggiore (VI) - Italy www.xyleminc.com/brands/lowara Lowara is a trademark of Xylem Inc. or one of its subsidiaries. © 2018 Xylem, Inc.
