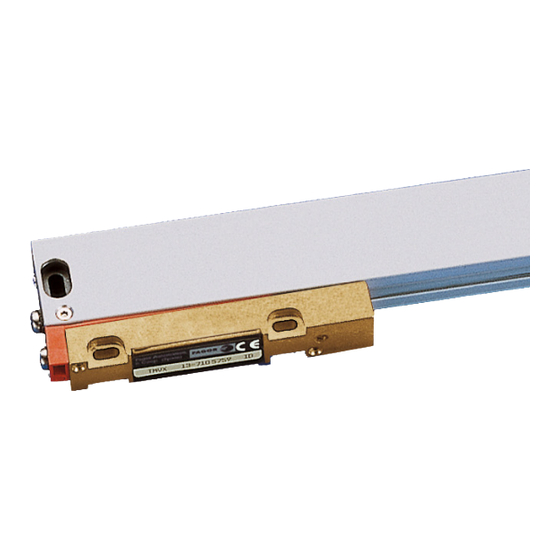

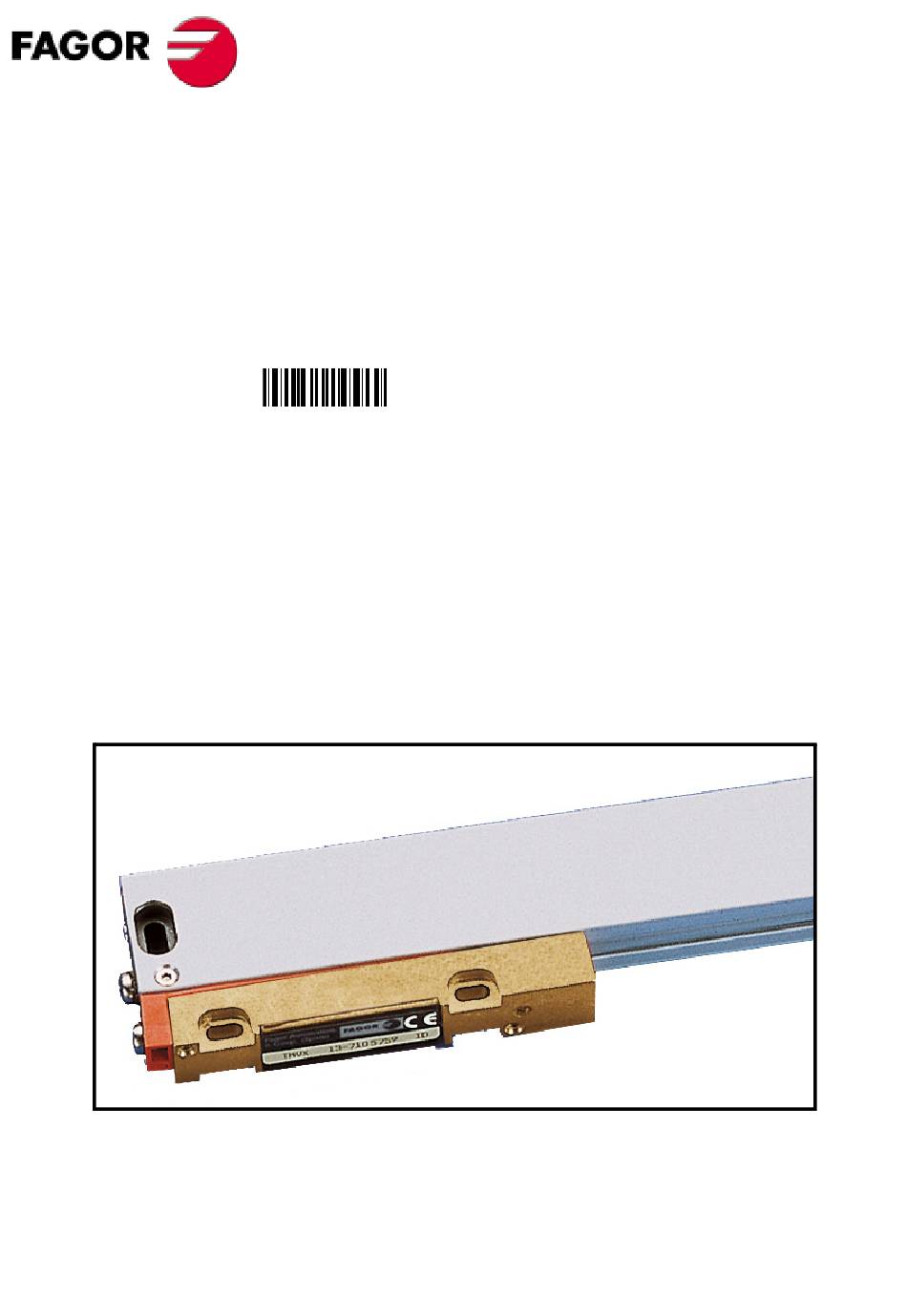

- Page 1 LINEAR ENCODER MODEL: MM REGLA MODELO: MM MANUAL CODE: 14460119 MANUAL VERSION: V1404...
- Page 3 DIMENSIONS in mm Page 1/8 - "MM" - v1404...
-
Page 4: Mounting Possibilities
MOUNTING POSSIBILITIES POSIBILIDADES DE MONTAJE v1404 - "MM" - Page 2/8... -
Page 5: Mounting Process
PROCESO DE MONTAJE MOUNTING PROCESS Llevar la máquina a tope mecánico y situar el trans- ductor teniendo en cuenta el curso útil de la misma y el mínimo radio “R” de curvatura que permite el cable. Move the machine to the mechanical stop and place the scale bearing in mind its useful travel and the minimum bending radius “R”... - Page 6 PROCESO DE MONTAJE MOUNTING PROCESS Posibilidades de fijación. Mounting possibilities. Extraer el soporte de sujeción de la cabeza lectora (color rojo). Remove the head securing plate (red). Comprobar que la impedancia existente entre el conector y el transductor es inferior a 1 Ohmio.
-
Page 7: Mechanical Characteristics
CARACTERISTICAS MECÁNICAS MECHANICAL CHARACTERISTICS Velocidad máxima: 60 m/min Maximum speed: 60 m/min (2362 inch/min) Vibración máxima: 30 m/seg² (3G) Maximum vibration: 30 m/sec² (3G) Fuerza de desplazamiento: < 5 N Moving force: < 5 N Estanqueidad: IP53 Sealing protection: IP53 Si se utiliza un dispositivo de entrada de aire la When using an air inlet: IP64 (DIN 40050) estanqueidad es IP64 (DIN 40050) - Page 8 * 50 m maximum with diferential signals. Se debe utilizar cable de (8x0.14+2x0.5)mm2. A (8x0.14+2x0.5)mm2 cable must be used. Con modelos que no sean Fagor la longitud del With models other than Fagor its maximum length cable depende de la resistencia terminadora de depends upon the line terminating resistor of the línea del circuito receptor (Rz).
- Page 9 CONEXIONES MODELOS MMX, MMP MMX, MMP MODEL CONNECTIONS Pitch / Paso : 20 µm Connected unit / Equipo conectado (M) = Male / Macho Fagor CNC Signal Cable Fagor Others (F) = Female / Hembra Resolution Señal Manguera DRO 101/800/25/50/55 8040/70 Otros...
-
Page 10: Warranty
* 12 meses desde fecha de expedición de fábrica. * Term: 12 months from factory invoice date. * Cubre gastos de Materiales y Mano de Obra de * It covers parts and labor at FAGOR AUTOMATION. reparación en FAGOR AUTOMATION. * Travel expenses are payable by the customer. - Page 12 Fagor Automation S. Coop. Bº San Andrés Nº19 Apdo Correos 144 20500 - Arrasate/Mondragón - Spain - Web: www.fagorautomation.com Email: info@fagorautomation.es Tel.: (34) 943 719200 Fax: (34) 943 791712...
