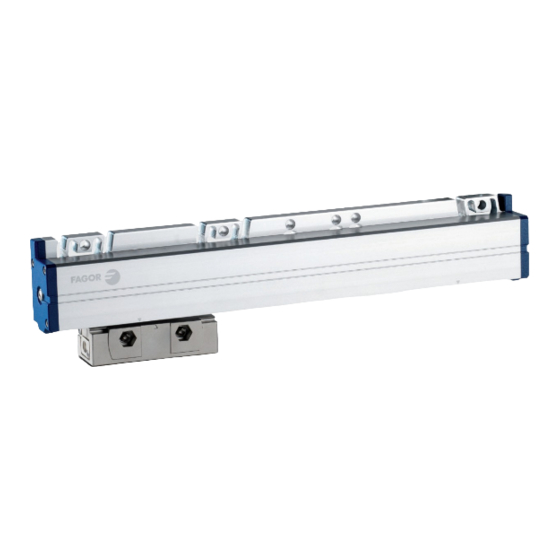

- Page 1 ENCODER LINEAL MODELO: G3BD LINEAR ENCODER MODEL: G3BD MANUAL DE INSTALACION / INSTALLATION MANUAL Manual Code: 14460304 Manual Version: 1911...
-
Page 3: Precaución / Caution
Precaución / Caution G3BD - v1911 - página / page 1/13... - Page 4 Galga de montaje Filtro de aire y accesorios Cable y accesorios Accesorio de montaje de cabeza Mounting gauge Air filter and accessories Cable and accessories Head mounting accessory Cod.: 82620201 Cod.: 02200004 Cod.: 82620200 G3BD - v1911 - página / page 2/13...
- Page 5 Dimensiones y opciones de montaje / Dimensions and mounting options 2 x M8 Cabeza ESTÁNDAR / STANDARD head 2 x M6 Cabeza OPCIONAL / OPTIONAL head Absoluta P=20 Absolute P=20 Dirección de contaje positiva Positive counting direction G3BD - v1911 - página / page 3/13...
- Page 6 Tornillo M6 especial Special M6 screw Cod.: 82620163 SW 5 / Pa = 6 Nm Nota: Resto de medidas como con la cabeza estándar Note: Other ways, such as with a standard head G3BD - v1911 - página / page 4/13...
- Page 7 Seleccionar el montaje de manera que el recorrido máximo del desplazamiento se encuentre dentro del curso de medición CM de la regla. The triangular profile marks define the start and end of the measuring length. Select the assembly, so that the maximum travel movement is within the CM measuring length of the encoder. G3BD - v1911 - página / page 5/13...
- Page 8 In very contaminated environments, it is advisable to protect the encoder. contamination. Use sealing joints to prevent leaks. La superficie de montaje estará libre de pintura. The mounting surface must be paint free. G3BD - v1911 - página / page 6/13...
- Page 9 Con la galga de montaje G. b. With the mounting gauge G. c. With the assembly accessory MA. c. Con el accesorio de montaje MA. 4. Remove the packing pieces. 4. Quitar las piezas de embalaje. G3BD - v1911 - página / page 7/13...
- Page 10 (B) - Remove the screw - Remove the cover on the connector side: by pulling (A) or levering (B) Conexión a tierra / Ground connection 4 mm G3BD - v1911 - página / page 8/13...
- Page 11 You can pressurize the reader head and the encoder to reduce any contamination entrada de contaminación desde el exterior. (Fagor suministra unidades de aire from entering from the outside. (Fagor supplies specific air units for this purpose). específicas a tal efecto).
- Page 12 > 60 mm Φ 10 mm (con protección) / (with protection) > 35 mm > 60 mm Φ 8 mm > 50 mm > 64 mm Flexionado común Common bending Flexionado común Common bending G3BD - v1911 - página / page 10/13...
- Page 13 G3BD - v1911 - página / page 11/13...
- Page 14 EC -...PA – O Sin conector / without connector SEÑAL DATA /DATA REQ /REQ Tierra /Ground SIGNAL Verde Amarillo Azul Rojo Marrón + gris Blanco + rosa COLOR Malla/Shield Green Yellow Blue Brown + grey White +pink G3BD - v1911 - página / page 12/13...
-
Page 15: Declaración De Conformidad / Declaration Of Conformity
Condiciones de garantía / Warranty terms Las condiciones de garantía de este producto están disponibles en la zona de descargas del sitio web corporativo de FAGOR. http://www.fagorautomation.com. (Tipo de fichero: Condiciones generales de venta-Garantía). The warranty conditions for this product are available in the downloads section of FAGOR’s corporate website at http://www.fagorautomation.com. - Page 16 FAGOR AUTOMATION S. COOP. Bº San Andrés Nº 19 Apdo de correos 144 20500 Arrasate/Mondragón - Spain - Web: www.fagorautomation.com Email: info@fagorautomation.es Tel.: (34) 943 039 800 Fax: (34) 943 791 712...
