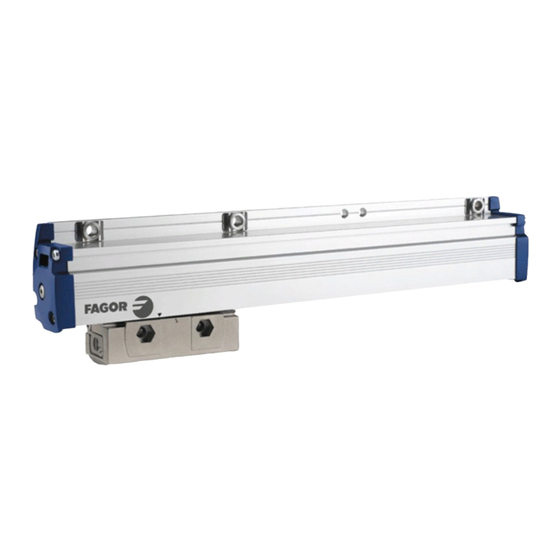

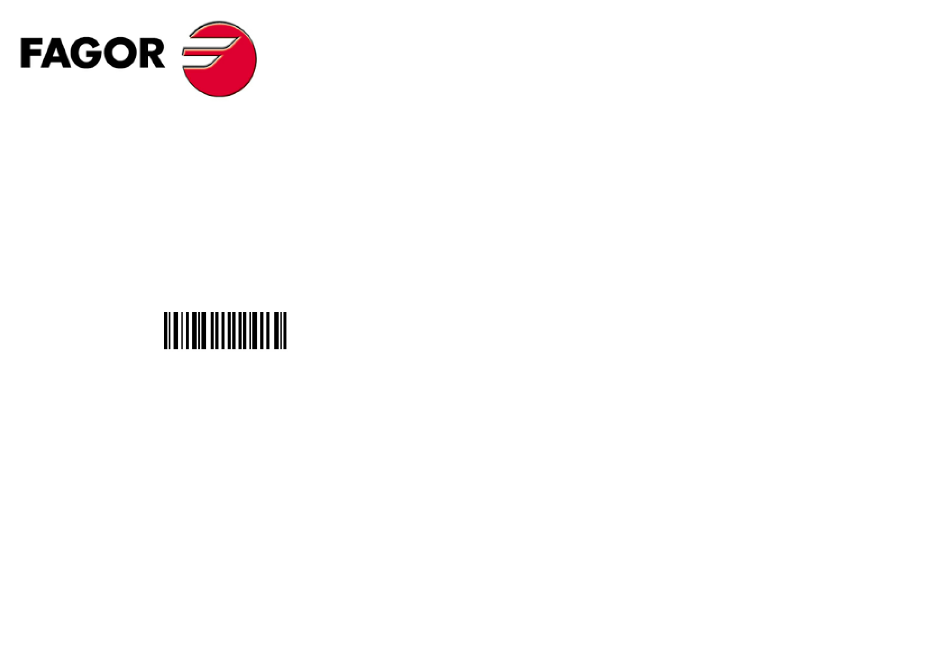

- Page 1 Fagor Automation S. Coop. ENCODER LINEAL MODELO: G2A LINEAR ENCODER MODEL: G2A MANUAL DE INSTALACION / INSTALLATION MANUAL Manual Code: 14460201 Manual Version: 1601...
-
Page 3: Precaución / Caution
Precaución / Caution G2A - v1601 - página / page 1/13... -
Page 4: Dimensiones / Dimensions
(A) no golpear la cabeza contra los extremos de la regla / do not run the head into the ends of the scale (B) marcas alineadas = comienzo de CM / aligned marks = beginning of measuring length G2A - v1601 - página / page 2/13... - Page 5 The shaded area must be free of paint. Opciones de montaje de la regla. Scale mounting possibilities r.u. = rosca útil r.u. = useful thread Pa = par de apriete Pa = tightening torque G2A - v1601 - página / page 3/13...
- Page 6 Opción cabeza con rosca / Threaded head option (**) Material exclusivo suministrado por Fagor. Código indicado para realizar pedido de unidades adicionales Exclusive material supplied by Fagor. Code shown for ordering additional units. (SW) Tamaño de la llave hexagonal / Size of Allen wrench...
- Page 7 Utilizar juntas de estanqueidad para evitar filtraciones Avoid orienting the sealing lips towards pollution sources In very polluted environments, the scale should be protected. Use seals to prevent filtrations. G2A - v1601 - página / page 5/13...
- Page 8 Posibilidades de montaje, tolerancias / Mounting possibilities, tolerances G2A - v1601 - página / page 6/13...
- Page 9 3. Meter los tornillos de la cabeza y apretar. 3. Insert the head screws and fasten them. 4. Quitar las piezas de embalaje de la cabeza. 4. Remove the packing parts of the reader head. G2A - v1601 - página / page 7/13...
- Page 10 Soltar el tornillo y quitar la tapa del lado del conector No quitar la tapa del lado no conector Loosen the bolt and remove the lid of the connector side Do not remove the lid of the non-connector side G2A - v1601 - página / page 8/13...
- Page 11 1. Entrada de aire por los tapas; posible por ambos tacos. / Air intake through endcaps; possible through both endcaps. 2. Entrada de aire por la cabeza; doble entrada de aire / Air intake through the reader head; dual air intake G2A - v1601 - página / page 9/13...
- Page 12 Rígido / Rigid Φ 6 mm >24 mm Flexionado común Φ 10 mm (con protección) / (with protection) > 35 mm Common bending Φ 8 mm > 50 mm Flexionado común Common bending G2A - v1601 - página / page 10/13...
- Page 13 G2A - v1601 - página / page 11/13...
- Page 14 Cables para conexión de encoders absolutos Fagor a sistemas Fagor Cables for connection of Fagor absolute encoders to Fagor systems Conexión directa Cable EC Direct connection EC cable EC-B-D Longitud / length = 1, 3, 6, 9 m Conexión con alargadera (4 x 2 x 0.14 mm...
-
Page 15: Garantía / Warranty
*Los gastos de desplazamiento son a cargo del cliente. *Travel expenses are payable by the customer. *No cubre averías por causas ajenas a FAGOR AUTOMATION, como: *Damages due to causes external to FAGOR AUTOMATION, such as golpes, manipulación por personal no autorizado, etc unauthorized handling, blows, etc. - Page 16 FAGOR AUTOMATION S. COOP. Bº San Andrés Nº 19 Apdo de correos 144 20500 Arrasate/Mondragón - Spain - Web: www.fagorautomation.com Fagor Automation Email: info@fagorautomation.es Tel.: (34) 943 719200 Fax: (34) 943 791712...
