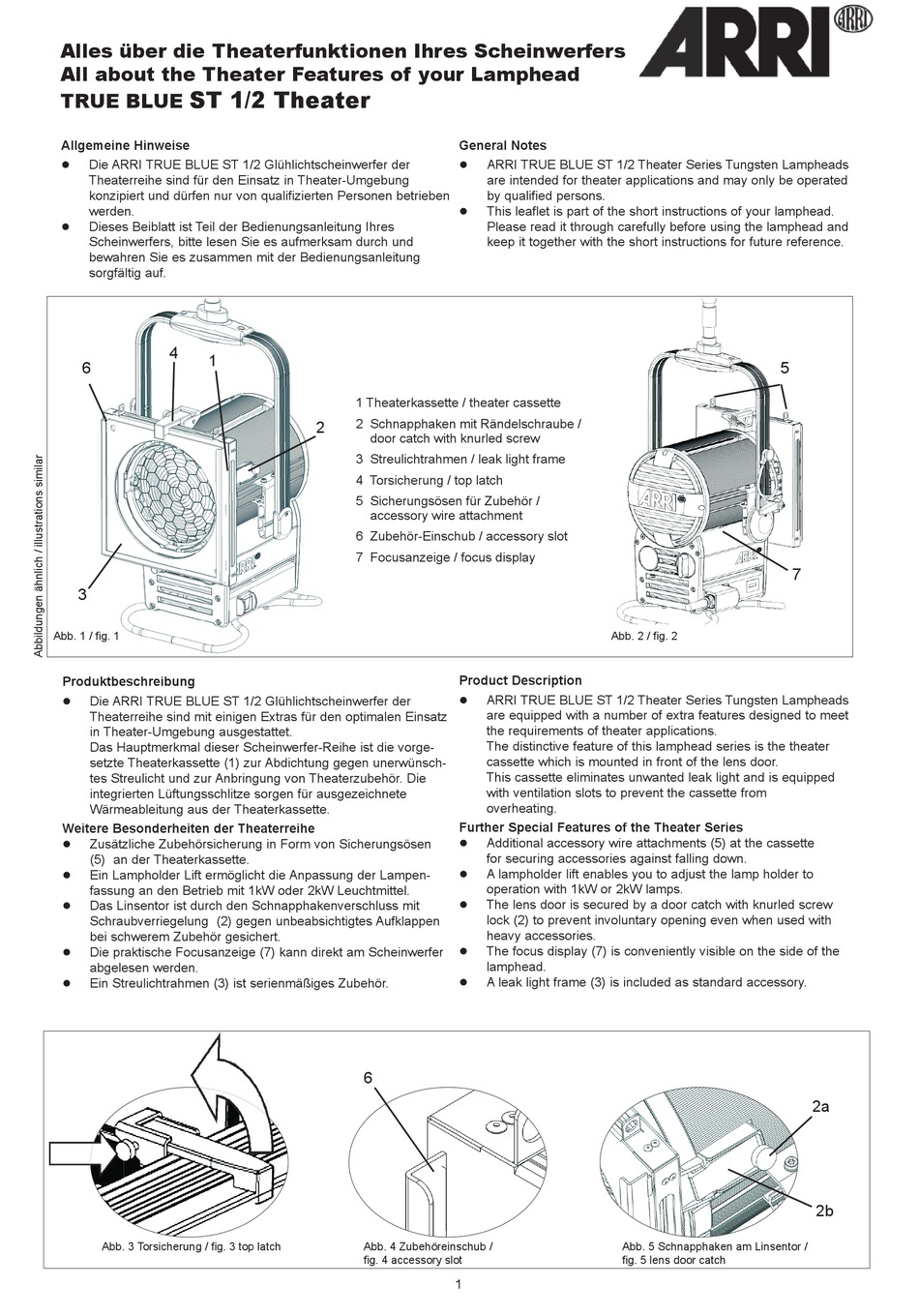

ARRI True Blue ST 1/2 Theater Quick Start Manual

Alles über die Theaterfunktionen Ihres Scheinwerfers
All about the Theater Features of your Lamphead
ST 1/2 Theater
TRUE BLUE
Allgemeine Hinweise
Die ARRI TRUE BLUE ST 1/2 Glühlichtscheinwerfer der

Theaterreihe sind für den Einsatz in Theater-Umgebung
konzipiert und dürfen nur von qualifizierten Personen betrieben
werden.
Dieses Beiblatt ist Teil der Bedienungsanleitung Ihres

Scheinwerfers, bitte lesen Sie es aufmerksam durch und
bewahren Sie es zusammen mit der Bedienungsanleitung
sorgfältig auf.
4
1
6
3
Abb. 1 / fi g. 1
Produktbeschreibung
Die ARRI TRUE BLUE ST 1/2 Glühlichtscheinwerfer der

Theaterreihe sind mit einigen Extras für den optimalen Einsatz
in Theater-Umgebung ausgestattet.
Das Hauptmerkmal dieser Scheinwerfer-Reihe ist die vorge-
setzte Theaterkassette (1) zur Abdichtung gegen unerwünsch-
tes Streulicht und zur Anbringung von Theaterzubehör. Die
integrierten Lüftungsschlitze sorgen für ausgezeichnete
Wärmeableitung aus der Theaterkassette.
Weitere Besonderheiten der Theaterreihe
Zusätzliche Zubehörsicherung in Form von Sicherungsösen

(5) an der Theaterkassette.
Ein Lampholder Lift ermöglicht die Anpassung der Lampen-

fassung an den Betrieb mit 1kW oder 2kW Leuchtmittel.
Das Linsentor ist durch den Schnapphakenverschluss mit

Schraubverriegelung (2) gegen unbeabsichtigtes Aufklappen
bei schwerem Zubehör gesichert.
Die praktische Focusanzeige (7) kann direkt am Scheinwerfer

abgelesen werden.
Ein Streulichtrahmen (3) ist serienmäßiges Zubehör.

Abb. 3 Torsicherung / fi g. 3 top latch

General Notes

ARRI TRUE BLUE ST 1/2 Theater Series Tungsten Lampheads

are intended for theater applications and may only be operated
by qualified persons.
This leaflet is part of the short instructions of your lamphead.

Please read it through carefully before using the lamphead and
keep it together with the short instructions for future reference.
1 Theaterkassette / theater cassette
2 Schnapphaken mit Rändelschraube /
2
door catch with knurled screw
3 Streulichtrahmen / leak light frame
4 Torsicherung / top latch
5 Sicherungsösen für Zubehör /
accessory wire attachment
6 Zubehör-Einschub / accessory slot
7 Focusanzeige / focus display

Product Description

ARRI TRUE BLUE ST 1/2 Theater Series Tungsten Lampheads

are equipped with a number of extra features designed to meet
the requirements of theater applications.
The distinctive feature of this lamphead series is the theater
cassette which is mounted in front of the lens door.
This cassette eliminates unwanted leak light and is equipped
with ventilation slots to prevent the cassette from
overheating.

Further Special Features of the Theater Series

Additional accessory wire attachments (5) at the cassette

for securing accessories against falling down.
A lampholder lift enables you to adjust the lamp holder to

operation with 1kW or 2kW lamps.
The lens door is secured by a door catch with knurled screw

lock (2) to prevent involuntary opening even when used with
heavy accessories.
The focus display (7) is conveniently visible on the side of the

lamphead.
A leak light frame (3) is included as standard accessory.

6
Abb. 4 Zubehöreinschub /
fi g. 4 accessory slot
1
5
Abb. 2 / fi g. 2
Abb. 5 Schnapphaken am Linsentor /
fi g. 5 lens door catch
7
2a
2b
