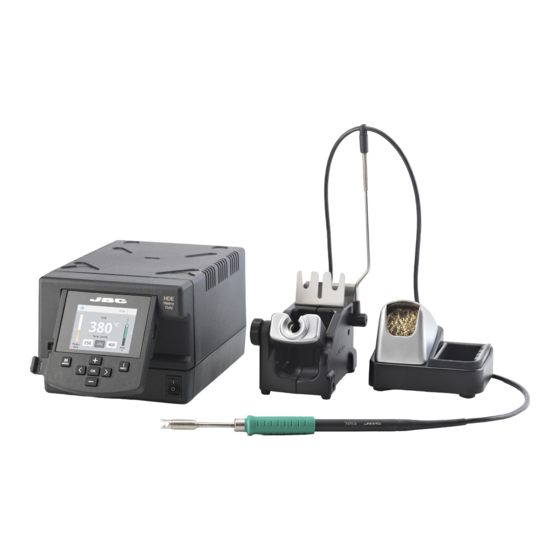

jbc HDE-1B Manual

Heavy duty station
Hide thumbs Also See for HDE-1B:

Advertisement

Available languages

Available languages

Quick Links

See also: Instruction Manual , Manual
www.jbctools.com
Page
English
3
Español
21
Deutsch
39
中文
57
Heavy Duty station
Ref. HDE-B

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the HDE-1B and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for jbc HDE-1B

Summary of Contents for jbc HDE-1B

  • Page 1 www.jbctools.com Page English Español Deutsch 中文 Heavy Duty station Ref. HDE-B...
  • Page 2 Packing List The following items should be included: HDE Control Unit ................1 unit Stand ....1 unit Ref. HDE-1B (120V) Ref. HD-SD HDE-2B (230V) HDE-9B (100V) HD Purpose Handle ..1 u. Tip Cleaner ....1 unit Sponge ......

  • Page 3: Hde Control Unit

    w w w.jbctools.com Features USB-A connector 2.8” Color TFT screen HDE Control Unit Equipotential connection USB-B connector Power Socket Tilt the display for easy reading Peripheral connector RJ12 connector for joining modules for Robot system and pedals Peripherals C470 cartridges Required but not supplied Join the station port with 1 module and 1 pedal.
  • Page 4 w w w.jbctools.com Adjustable Stand Tip Cleaner Improve thermal transfer by cleaning the tip after each solder joint. Brass Wool Sponge Cable collector Ref. CL6210 Ref. S0354 Keeps working area free of cable. Very effective cleaning method. The least harmful cleaning It leaves a small layer of method.

  • Page 5: Hd Purpose Handle

    w w w.jbctools.com Changing Cartridges Compatible Tools T470 Handles for Heavy Duty 1. Removing 2. Inserting Use C470 Cartridge range Screw For intensive soldering jobs requiring continued high thermal power. They feature a non-slip-grip with a good thermal insulation and a screw which fixes the cartridge and prevents rotation. HD Purpose Handle HD Purpose Handle with 3m cable Ref.
  • Page 6 Operation Work Screen The JBC Exclusive Heating System The HDE offers an intuitive user interface which provides quick access to station parameters. This revolutionary technology is able to recover tip temperature extremely quickly. It allows the user to work at a lower temperature and improve the quality of soldering.
  • Page 7 This helps you decide which tip to use to obtain the best quality solder joints. 1. Download the JBC Manager software and the user manual from www.jbctools.com/manager.html 2. Connect the stations via USB-B connector and the PC will automatically detect them.
  • Page 8 If necessary use a tool to lever it off. and return to the station. Update file - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
  • Page 9 Safety Specifications It is imperative to follow safety guidelines to prevent electric HDE-1B 120V 50/60Hz. Input fuse: 4A. Output: 47V shock, injury, fire or explosion. HDE-2B 230V 50/60Hz. Input fuse: 2A. Output: 47V HDE-9B 100V 50/60Hz. Input fuse: 4A. Output: 47V - Do not use the units for any purpose other than soldering or rework.
  • Page 10 w w w.jbctools.com Estación de alta potencia Ref. HDE-B...

  • Page 11: Tip Cleaner

    Composición Los siguientes artículos deben estar incluidos: HDE Control Unit Stand HDE Unidad de Control ............1 unidad Soporte ..1 unidad Ref. HDE-1B (120V) Ref. HD-SD HDE-2B (230V) HDE-9B (100V) HD Purpose Handle Tip Cleaner Sponge Mango HD ....
  • Page 12 w w w.jbctools.com Prestaciones Conector USB-A HDE Control Unit Pantalla color TFT de 2,8” HDE Unidad de Control Conexión equipotencial Conector USB-B Toma de red Incline la pantalla para una mejor lectura Conector para Conector RJ12 para enlazar módulos y sistemas de robot pedales Periféricos...
  • Page 13 w w w.jbctools.com Soporte ajustable Limpiador de Puntas Mejore la transferencia térmica de la punta limpiándola después de cada soldadura. Brass Wool Sponge Recogecable Lana de latón Esponja Ref. CL6210 Ref. S0354 Reduce las molestias del cable Método de limpieza muy El método de limpieza más y mantiene el área de trabajo ordenada efectivo.
  • Page 14 w w w.jbctools.com Cambiar cartuchos Herramientas compatibles 1. Retirar 2. Insertar Mangos para aplicaciones de alta demanda térmica Utiliza la gama de cartuchos C470 Desenroscar Para trabajos de soldadura intensivos que requieran una alta potencia térmica continuada. Estos modelos cuentan con una empuñadura anti-deslizante, con aislamiento térmico y con un tornillo que fija el cartucho para prevenir su rotación y movimiento.
  • Page 15 Funcionamiento Pantalla de trabajo El Exclusivo Sistema Calefactor de JBC La HDE-B presenta una interfaz de usuario intuitiva y ofrece un rápido acceso a los parámetros. Nuestra tecnología revolucionaria es capaz de recuperar la temperatura de la punta de forma extremadamente rápida.
  • Page 16 1. Descargue el software JBC Manager y el manual de usuario de www.jbctools.com/manager.html 2. Conecte las estaciones a través del conector USB-B y el PC las detectará automáticamente.
  • Page 17 2. Sustituya el fusible y coloque de nuevo el Si lo precisa, utilice una pequeña palanca. portafusibles en su sitio. Update File - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo se podrá realizar por un servicio técnico oficial JBC.
  • Page 18 Seguridad Especificaciones Es necesario cumplir estas normas de seguridad para prevenir cualquier HDE-1B 120V 50/60Hz. Fusible de entrada: 4A. Salida: 47V choque eléctrico, heridas, fuego o explosiones. HDE-2B 230V 50/60Hz. Fusible de entrada: 2A. Salida: 47V HDE-9B 100V 50/60Hz. Fusible de entrada: 4A. Salida: 47V - Peso: 6 Kg (13.3 lb)
  • Page 19 w w w.jbctools.com Hochleistungs-Station Ref. HDE-B...
  • Page 20 Packliste Die folgenden Artikel sollten enthalten sein: HDE Control Unit Stand HDE Steuereinheit ..............1 Stück Ablageständer .. 1 Stück Ref. HDE-1B (120V) Ref. HD-SD HDE-2B (230V) HDE-9B (100V) HD Purpose Handle Tip Cleaner Sponge HD Handstück ..1 Stück Spitzenreinigungs- Schwamm ....
  • Page 21 w w w.jbctools.com Merkmale USB-A-Anschluss 2,8” Farb TFT Bildschirm HDE Control Unit HDE Steuereinheit Potenzialausgleichs- buchse USB-B-Anschluss Netzsteckdose Das Display zum einfachen Ablesen RJ12-Anschluss kippen Peripheriegerätebuchse für Robotersystem zum Anschluss von Modulen und Fußschaltern Peripheriegeräte C470 Kartuschen Erforderlich, doch nicht im Lieferumfang Stand Cable Stationsport mit 1 Modul und 1 Fußschalter verbinden.
  • Page 22 w w w.jbctools.com Verstellbare Ablage Spitzenreinigungssystem Verbessern Sie die Wärmeübertragung durch Reinigung der Spitze nach jeder Lötverbindung. Sponge Schwamm Brass Wool Messingwolle Kabelausleger Ref. S0354 Ref. CL6210 Sehr effektive Die schonendste Sorgt für einen kabelfreien Arbeitsbereich. Reinigungsmethode. hinterlässt Reinigungsmethode. Halten eine dünne Schicht von Lötzinn Sie den Schwamm bei der auf die Spitze, um die Oxidation...
  • Page 23 w w w.jbctools.com Auswechseln der Kartuschen Heavy Duty Anschlussmöglichkeiten T-470 Lötkolben für hohe Belastungen Entfernen Einsetzen Kartuschen-Sortiment C470 benutzen Lösen Für intensive Lötaufträge, die ständig hohe Temperaturanforderungen stellen. Sie verfügen über einen rutschfesten Griff mit einer guten Wärmeisolierung und einer Schraube, die die Kartusche fixiert und Rotation verhindert.
  • Page 24 Betrieb Arbeitsbildschirm Das exklusive Heizsystem von JBC Das HDE-B bietet eine intuitive Benutzerschnittstelle, die schnellen Zugriff auf die Stationsparameter Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu gewährt. erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten.
  • Page 25 So viele Stationen, wie Ihr Windows-PC bewältigen kann, aus der Ferne steuern und überwachen. Temperatur- und Leistungsangaben eingeblendet. Dies hilft Ihnen bei der Entscheidung, welche Spitze Sie für die beste Qualität der Lötverbindungen 1. Laden Sie die JBC Manager Software und das Benutzerhandbuch herunter unter www.jbctools. com/manager.html benutzen müssen.
  • Page 26 Halterung und setzen Sie sie erneut in die Benutzen Sie bei Bedarf ein Werkzeug, Station ein. Updatedatei um sie herauszudrücken. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden.
  • Page 27 Sicherheit Technische Daten Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um HDE-1B 120 V 50/60 Hz. Eingangssicherung: 4 A Ausgang: 47 V elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. HDE-2B 230 V 50/60 Hz. Eingangssicherung: 2 A Ausgang: 47 V HDE-9B 100 V 50/60 Hz.
  • Page 28 w w w.jbctools.com 大功率焊台 Ref. HDE-B...

  • Page 29: Table Of Contents

    产品描述 需包含以下部件： HDE 控制主机 ................1 件 支架 ....1 件 Ref. HDE-1B (120V) Ref. HD-SD HDE-2B (230V) HDE-9B (100V) 普通用途HD手柄 .... 1 件 焊嘴清洁座 ..... 1 件 海绵 ........1 件 Ref. T470-A Ref. CL9885 Ref. S0354 置放架连接线 ....1 件 电源线 ....... 1 件 说明书 ....... 1 件 Ref. 0011283 Ref. 0010569 (230V) Ref. 0016161 0013671 (100/120V) w w w.jbctools.com Heavy Duty station Ref. HDE-B...

  • Page 30: Hde 控制主机

    w w w.jbctools.com 产品特性 USB-A 连接口 2.8” 彩色液晶屏 HDE 控制主机 等电位 连接口 USB-B 连接口 云台显示 方便阅读 电源插口 外设连接口用于连接 机器人系统 模块盒脚踏板 RJ12连接口 外设 C470 系列烙铁头 必备的但不属于标配 置放架连接线 主机端口可连接 1 模块和 1 脚踏板。 查看以下兼容外设: Ref. 0011283 普通用途HD手柄 氮气流量调 排烟装置 Ref. T470-A Ref. MNE-A Ref. FSE-A 支架 Ref. HD-SD 脚踏板 Ref. P-005 使用该脚踏板以开启/关闭模块或使工具进入/退出睡眠状态。如果没有模块，可连接P-305踏板套件 至工具端口。...

  • Page 31: 海绵

    w w w.jbctools.com 可调式支架 焊嘴清洁座 每个焊点之后清洁焊嘴可改善热传导。 黄铜清洁球 海绵 集线杆 Ref. CL6210 Ref. S0354 保持工作区域没有线缆的困扰。 非常有效的清洁方式。 在焊嘴表 损害最小的清洁方式。 工作时用 面留下一小层焊锡以防止清洁和 蒸馏水保持海绵湿润以防焊嘴磨 再吃锡之间的氧化。 损。 快捷焊嘴更换座 防溅罩 烙铁头拔/插系统允许您切换烙铁头且无 需中断您的工作。 使用黄铜清洁球时， 防滑底座 最大限度地减少焊料 颗粒飞溅。 清洁焊嘴时无需扶住 底座。 擦板 敲击 擦拭 Ref. CL0236 一个耐高温托盘可以让操作者通过敲击 或擦拭去除多余的焊锡。 托盘可以简单拆 下并清洗。 轻轻敲击除去多余 使用槽口擦拭任何残 的残锡。 留的锡粒。...
  • Page 32 w w w.jbctools.com 更换烙铁头 兼容性工具 重型 T470 手柄 1. 拔出 2. 插入 使用 C470 系列来铁头 旋松 对于密集型焊接工作时需要持续的高导热能力。其特点是防滑握把具有良好的隔热性能，螺钉用来 固定烙铁头，防止打转。 普通用途HD手柄 普通用途HD手柄，带3米电线 Ref. T470-A Ref. T470-SA 隔热HD手柄 隔热HD手柄，带3米电线 旋松螺母。放置焊笔在插拔座上并拔出烙铁头。 插入烙铁头柄轻轻按紧直至标记处* Ref. T470-FA Ref. T470-MA 海绵 3. 固定 三叶型手柄 Ref. T470-ZA 更好地握持工具。 标记 烙铁头正确插入后我们建议拧紧螺丝以防止移动。...
  • Page 33 操作 工作屏 JBC 专属加热系统 HDE 提供了一个直观的用户界面，可以快速访问工作站的参数。 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作，并提高焊接质量。 之后，烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 状态条 17:14 1. 工作 2. 睡眠 (Sleep) 3. 休眠 (Hibernation) 使用中 T470 的工具 ºC 功率 Temp. Levels 指示条 长时间放置 在支架上 Power Port 只有在使用 温度等级时 才会显示 当工具从支架下取下时， 当工具放置在支架上时，...
  • Page 34 焊接网络 流程分析 通过按下主菜单上的图形，每个端口响应的实时温度和功率被显示出来。这有助于 由您的电脑远程管理和监控尽可能多的工作站。 您决定使用哪种焊嘴来获得最佳的焊接质量。 1. 下载 JBC管理者软件和用户手册， 下载页面 www.jbctools.com/manager.html 2. 工作站连接到USB-B 连接口，电脑将会自动探测到它们。 3. 通知 将在工作站上显示。 功能说明: - 从您的电脑上设定所有工作站的参数。 - 创建工作站组群并同时设定它们的参数。 17:14 - 保存特定的配置以便以后使用。 - 从您的电脑上分析焊接图形并导出。 功率 (%) 温度 Manager Power Temp Port 1 - T470 software 访问其他 端口图形 USB 集线器 图形导出 插入 USB 闪存盘到USB-A 连接口，开始保存 您的焊接流程，导出文档为csv格式。 任何 JBC 主机...
  • Page 35 - 用湿布清洁机壳和工具。 酒精只能清洁金 4. 根据机器人通讯协议设定您的机器人指令 ， 可以从以下页面获得 属部分。 www.jbctools.com/jbcsoftware-menu-115.html. - 定期检查工具和主机的金属部分是否清 洁， 确保焊台可以检测到工具状态。 机器人 转换接头型号 Clean periodically Ref. CHB-A - 保持焊嘴表面清洁并在存放前加锡保养以 防氧化。 生锈和肮脏的表面会减少到焊点 的热传递。 - 定期检查所有的电缆连接线和软管。 控制主机 - 更换熔断的保险丝如下 ： RS-232 连接口 保险丝 升级工作站软件 1. 下载JBC升级文档， 下载页面 2. 插入USB闪存盘。 www.jbctools.com/software.html， 升级时显示 图标。 保险丝托架 并保存到USB闪存盘。 优选空白闪存盘。 保险丝托架 1. 拔下保险丝托架并取出保险丝。 如有必 2. 按入新保险丝到托架内并放回到工作站。 JBC 要可使用工具撬动。 升级文档 - 更换任何不良或受损件。 只可以使用JBC原厂配件。 - 维修只可以由JBC授权的技术服务来执行。...
  • Page 36 安全 技术规格 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 HDE-1B 120V 50/60Hz. 输入保险丝: 4A. 输出: 47V HDE-2B 230V 50/60Hz. 输入保险丝: 2A. 输出: 47V HDE-9B 100V 50/60Hz. 输入保险丝: 4A. 输出: 47V - 请勿使用焊台于焊接或返修以外的任何目的。 不正当的使用可能引起火灾。 - 重量: 6 Kg (13.3 lb) - 尺寸: 145 x 120 x 225mm - 电源线必须插入核准的电源。 确保在使用前正确接地。 拔下时应握住插头而不是电源线。 - 输出峰值功率: 250W - 温度范围: 90-500 ºC (190-932 ºF) - 请勿在带电零件上工作。 - 待机温度稳定性 (静止空气) ±1.5 ºC (±3 ºF) - 焊接接地电阻: <2 ohms - 工具不使用时应放在置放架上以激活睡眠模式。 - 焊接接地电压: <2mV RMS 主机关闭后焊嘴， 工具和焊台的金属部分可能仍然是热的。 请小心处理， 哪怕是在调整工作站 - 工作环境温度: 10-40 ºC (50-104 ºF) 位置时。 - USB-A / USB-B / 外设连接口 - RJ12 机器人连接口 - 设备运行是要始终有人看管。 符合 CE 标准 - 请勿覆盖通风孔。 热量可能会导致易燃品点燃。 ESD 防静电 “趋肤效应” 保护机壳 - 使用 “无残留” 类助焊剂并避免与皮肤或眼睛接触， 以防刺激。 - 小心焊接时产生的烟雾。 - 保持您工作场所的干净整洁。 操作时， 为避免人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用， 但必须提供必要的监护及指导，并且了解本产品可能涉及的危险。 切勿让儿童把玩。...
  • Page 37 w w w.jbctools.com Exploded View · Despiece · Explosionszeichnung · 分解图...
  • Page 38 w w w.jbctools.com...
  • Page 39 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre Die 2-Jahres-Garantie von JBC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
