Air Live Ether-FSH24 Quick Setup Manual

Declaration of Conformity

We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County 231, Taiwan
Declare that the product

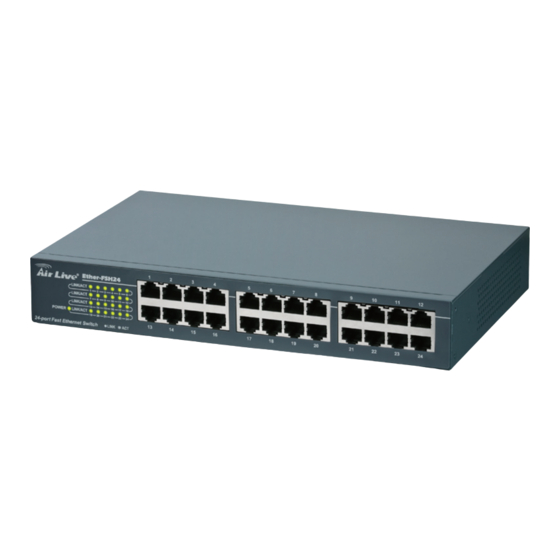

24-port Fast Ethernet Switch
AirLive Ether-FSH24
is in conformity with
In accordance with 2004/108/ EEC-EMC Directive
Clause
■ EN 55022:2006+A1:2007, Class A
■ EN 61000-3-2:2006, Class A
■ EN 61000-3-3:1995 +A1:2001+A2:2005
■ EN 55024:1998 +A1:2001+A2:2003
■ CE marking
Manufacturer/Importer
Signature：
Name：Albert Yeh
Position/ Title : Vice President Date：2010/05/24
English
Package Content
1. Ether-FSH24
2. Power Cord
3. Quick Installation Guide
LED Indicator:
LED Indicator Color
Power Green
Link/Act Green
Installation Steps
1. Remove the switch and accessories from the package.
2. Connect power to the switch. Make sure that "Power" LED is on.
3. Connect devices to the switch, and check whether the "Link/Act" light is on.
If not, please make sure that power is on for the other device or PC.
Important Notice:
1. The maximum cabling distance is 100 meters.
2. Do not create a network loop.
3. Always check the LED lights for troubleshooting.
Deutsch
Verpackungsinhalt
1. Ether-FSH24
2. Stromkabel
3. Schnellinstallationsanleitung
LED Regeln:
LED Anzeige Farbe
Power GRÜN
Link/Act GRÜN
Installationsschritte
1. Entnehmen Sie den Switch und das Zubehör aus der Verpackung.
2. Schließen Sie den Switch am Strom an. Vergewissern Sie sich, dass die
„Power" LED leuchtet.
3. Verbinden Sie Ihre Geräte mit dem Switch und prüfen Sie, ob die „Link/Act"
LED an ist. Falls nicht, stellen Sie sicher, dass auch das andere Gerät
eingeschalten ist.
Wichtiger Hinweis:
1. Die maximale Kabellänge beträgt 100m.
2. Bilden Sie keine Netzwerkschleife.
3. Prüfen Sie zur Fehlersuche die LEDs.
Description
Limits and methods of measurement of radio disturbance characteristics of information technology equipment
Disturbances in supply systems caused by household appliances and similar electrical equipment "Harmonics"
Disturbances in supply systems caused by household appliances and similar electrical equipment "Voltage fluctuations"
Information Technology equipment-Immunity characteristics-Limits And Methods of measurement
4.Rack mount kit
5.Rubber pad
Status Meaning
ON Power ON
OFF Power OFF
ON Port is connected
Blinking Transmitting/Receiving
OFF Port is not connected
4. Einbaurahmen für 19" Schränke
5. Gummimatte
Status Bedeutung
AN Gerät ist an
AUS Gerät ist aus
AN Port ist verbunden
BLINKT Senden/Empfangen
AUS Port ist nicht verbunden
24-port Fast Ethernet Switch
Czech Republic
Obsah balení
1. Ether-FSH24
2. Napájecí kabel
3. Quick Installation Guide
Popis LED indikátorů:
LED indikátor Barva
Power Zelená
Link/Act Zelená
Instalační postup
1. Vybalte přepínač a příslušenství
2. Připojte přepínač k elektrické síti. Ujistěte se, že svítí LED indikátor
napájení „Power"
3. Připojte do přepínače klientská zařízení a zkontrolujte, že svítí LED
indikátory portů „Link/Act". Pokud ne, ujistěte se, zda jsou klientská zařízení
zapnuta.
Důležité upozornění:
1. Maximální délka kabelu je 100 metrů.
2. Nevytvářejte síťové smyčky.
3. Při potížích vždy zkontrolujte LED indikátory.
Español
Contenido del paquete
1. Ether-FSH24
2. Cable de corriente
3. Guía de instalación rápida
Regla de LEDs:
Indicador Color Estado
Power Verde ON
OFF
ON
Link/Act Verde
Titilante
OFF
Pasos para la instalación
1. Desempaque el Switch y sus accesorios
2. Conecte la fuente de tensión. Asegurese que se encienda el LED de "Power".
3. Conecte los equipos al Switch, y verifique que se encienda el LED de "Link/Act".
Si no, por favor asegurese que los demás equipos estén encendidos.
Notificación Importante:
1. La distancia máxima del cableado es de 100
Metros.
2. No haga Loops en la red.
3. Siempre compruebe las Luces del los LED por
algún problema.
AirLive Ether-FSH24

Quick Setup Guide

4. Kit pro montáž do racku
5. Gumová podložka
Stav Význam
Svítí Zapnuto
Nesvítí Vypnuto
Svítí Port je připojený
Bliká Příjem/Odesílání dat
Nesvítí Port není připojený
4. Kit de montaje rack
5. Almohadilla de caucho
Descripción
Encendido
Apagado
Puerto Conectado
Transmitiendo / Recibiendo
Puerto no conectado
