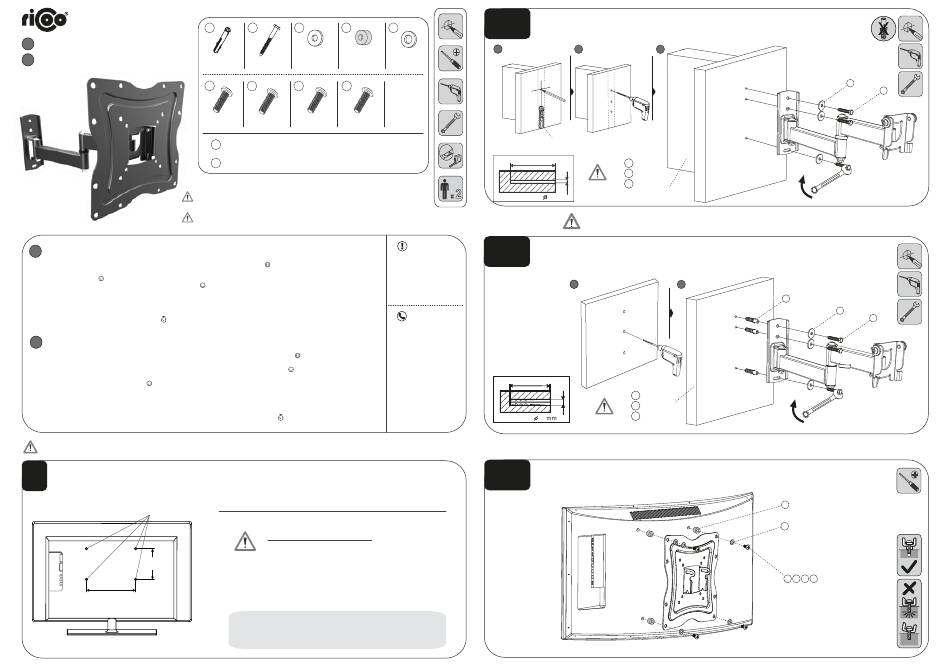

ricoo S2322 Assembly Manual

Scope of the delivery / Lieferumfang
Assembly manual
EN
Montageanleitung
DE
S2322
The installation of this product may only be carried out by skilled personnel / specialist fitter!
Warning: Supplied plastic anchors are only suitable for solid concrete walls!
Die Montage dieses Produktes darf nur durch Fachpersonal / Fachmonteur erfolgen!
Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet!
v.17.09-1
EN Dear customer,
we are pleased that you have decided for a product of the brand "RICOO"
provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged
during transport . Please do not return the item in such a case, simply request replacement for the
missing or damaged part at our customer hotline . Contact details from our customer hotline are listed
below.
When contacting us, please mention the article data (listed below), article color as well as the
required spare part numbers (including the required quantity of items), as indicated in the "Scope of
delivery" section of this manual. Please keep ready your order number / order ID for our customer hotline. We
will process your request immediately !
DE
Liebe Kundin, lieber Kunde,
wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben
Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass
einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird
Sie den Artikel bitte nicht zurück, sondern fordern Sie einfach Ersatz für das fehlende bzw. beschädigte Teil
bei unserer Kunden-Hotline an . Kontaktdaten von unserer Kunden-Hotline sind auf der rechten Seite
aufgeführt.
Bitte nennen Sie bei der Kontaktaufnahme die Artikeldaten (auf der rechten Seite aufgeführt),
Artikelfarbe sowie die benötigten Teilnummern (inkl. benötigter Stückzahl), wie sie in dieser Anleitung
unter dem Punkt "Lieferumfang" angegeben sind. Halten Sie ebenfalls Ihre Bestellnummer / Order-ID für
unsere Kunden-Hotline bereit. Wir werden Ihre Anfrage umgehend bearbeiten
For convenience of mounting a spirit level is included. We recommend using a professional level.
Für Erleichterung der Montage wird eine Wasserwaage mitgeliefert. Wir empfehlen jedoch den Einsatz einer professionelen Wasserwaage.
1
Please measure distance between VESA mounting holes.
Bitte den VESA-Lochabstand vor der Montage nachmessen.
VESA-Mounting holes
VESA-Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
Display back
Bildschirm Rückseite
A B C D
5mm
Metal washer M6
Small spacers
S8 x 40MM M6 x 50MM Metallscheibe M6 Abstandshalter
3 pcs/Stk. 3 pcs/Stk. 3 pcs/Stk. 8 pcs/Stk.
F G H I
M4 x 25MM M5 x 25MM M6 x 25MM M8 x 25MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
! Please note: The numbering on the plastic bag may differ!
Please note: Some parts may already be factory-mounted!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
!
Bitte beachten: Manche Teile können bereits ab Werk montiert sein!
. Sometimes, despite our efforts to
. Manchmal trotz aller
. In diesem Fall senden
!
Please check BEFORE installation distance between
VESA mounting holes on your display!
Bitte überprüfen Sie VOR der Montage
den VESA Lochabstand zwischen den Befestigungs-
löchern an Ihrem Bildschirm!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: 75mm, 100mm, 200mm
75mm, 100mm, 200mm
Vertical / Senkrecht :
2-a
Wood stud mounting
E
Befestigung an der Holzbalkenwand
1
Plain washers
Unterlegscheiben
4 pcs/Stk.
Stud finder
Drilling
Balkenfinder
Bohrung
50 mm
3 mm
2-b
Solid concrete mounting
Product data
Artikeldaten
Befestigung an der Massivbetonwand
S2322
Customer hotline
Kunden-Hotline
E.N.Z. Engineering GmbH
Gewerbestr. 11
79364 Malterdingen
(Germany)
Drilling
Bohrung
Tel: +49 (0) 7644-565310
50 mm
Fax: +49 (0) 7644-5653199
E-Mail: support@ricoo.de
www.ricoo.eu
8
3-a
For display's with a curved back
Für Bildschirme mit gewölbter Rückseite
Display back
Bildschirm Rückseite
2 3
0 x A
3 x
B
3 x
C
Wood stud
Holzbalken
Warning: Supplied plastic anchors are only suitable for solid concrete walls!
Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet!
1 2
3 x
A
3 x
B
Concrete Wall
Betonwand
3 x
C
* Use the matching screws and spacers for your display.
* Benutzen Sie die für Ihren Bildschirm passende Schrauben und Abstandshalter.
C
B
A
C
B
D
E
*
F G H I
, , ,
