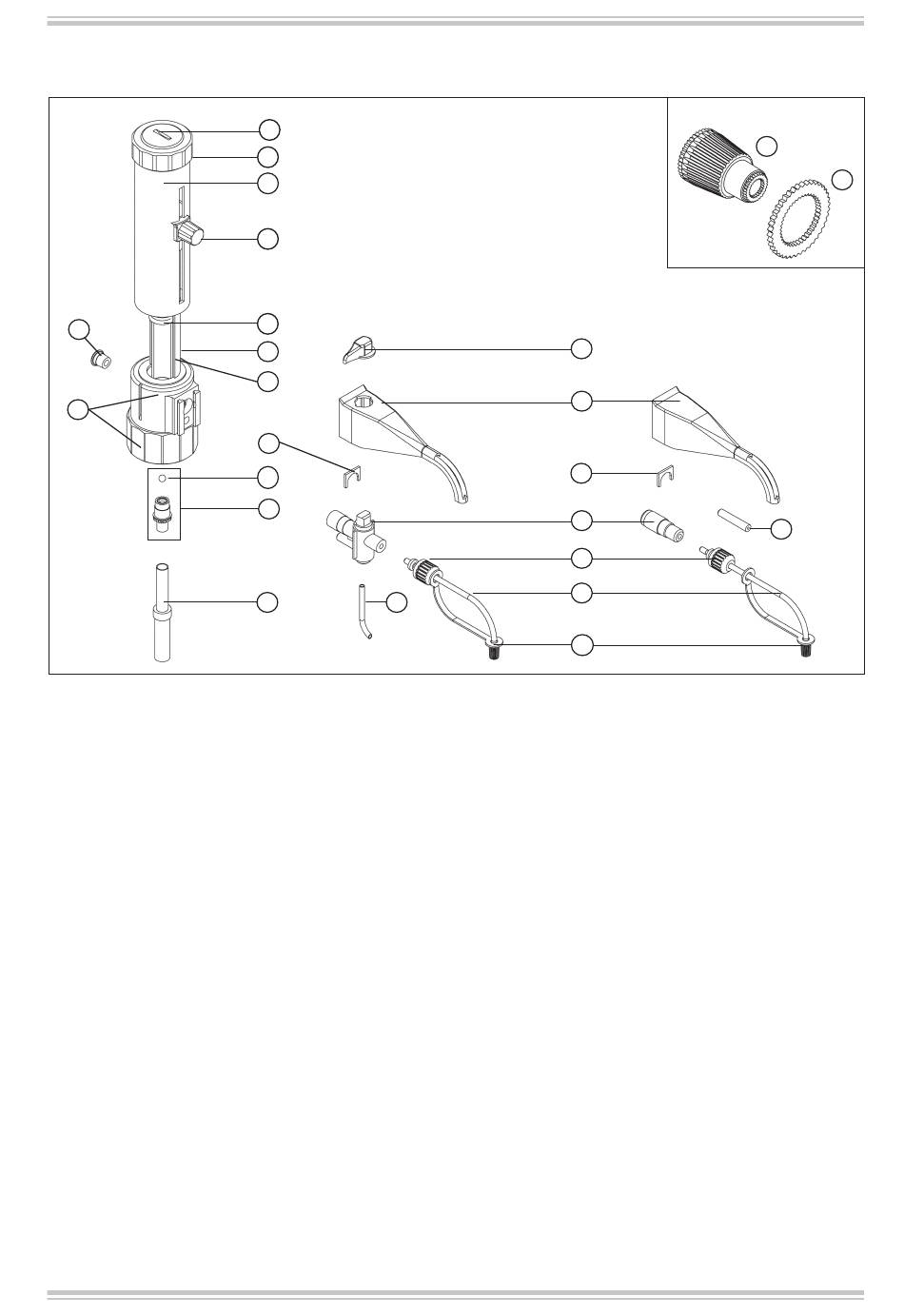

7. Dibujo de conjunto

12
8
1. mecanismo de ajuste (genius)
2. cabeza del émbolo
3. cilindro externo
4. botón de ajuste del volumen
5. émbolo
6. cilindro protector
7. cilindro de vidrio
8. bloque de válvula (aparatos 2,5 - 10 ml: GL 32
aparatos 25 - 100 ml: GL 45)
9. bola de la válvula
10. válvula de aspiración
11. tubo de aspiración telescópico
12. tapón ciego
13. manija de la válvula (genius)
1
2
3
4
genius
5
6
7
15
9
10
11 22
simplex
13
14
15
16
17
18
19
14. soporte de la cánula expulsión
15. clip de seguridad de la válvula de expulsión
16. válvula de expulsión y dosificación inversa
(genius), válvula de expulsión (simplex)
17. tuerca de seguridad de la cánula de expulsión
18. cánula de expulsión
19. caperuza de cierre de la cánula de expulsión
20. herramienta de montaje
(aparatos 2,5 - 10 ml, aparatos 25 - 100 ml)
21. adaptador de la herramienta
(aparatos 100 ml)
22. tubo para dosificación inversa
23. tapón de
cierre
20
21
23
