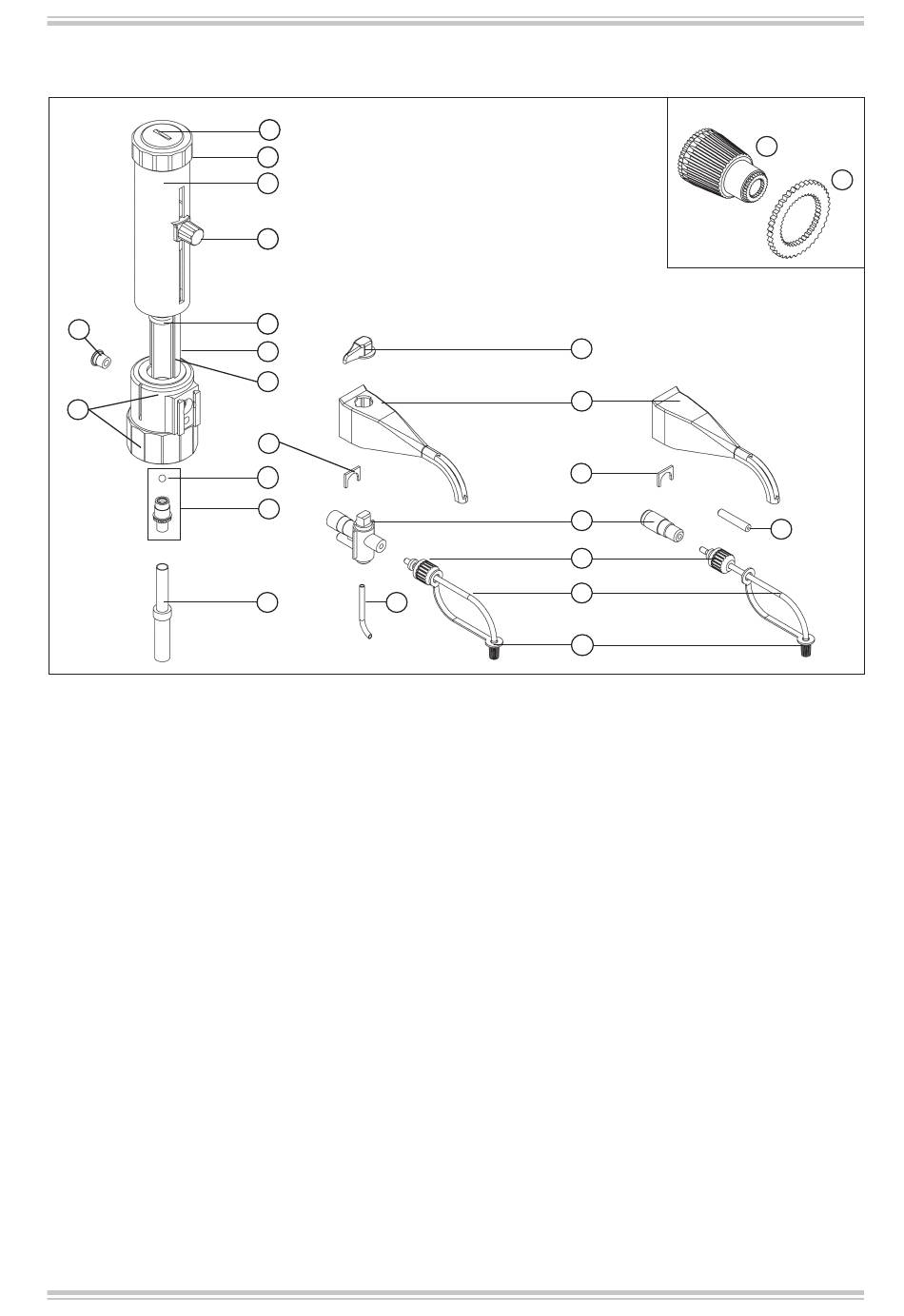

7. Dessin d'ensemble

12
8
1. mécanisme d'ajustage (genius)
2. logement du piston
3. cylindre extérieur
4. bouton de réglage du volume
5. piston
6. cylindre protecteur
7. cylindre de verre
8. bloc de soupape (appareils 2,5 - 10 ml: GL 32
appareils 25 - 100 ml: GL 45)
9. bille de soupape
10. soupape d'aspiration
11. tube d'aspiration télescopique
12. bouchon
13. manette de la soupape (genius)
1
2
3
4
genius
5
6
7
15
9
10
11 22
simplex
13
14
15
16
17
18
19
14. support de la canule d'éjection
15. clip de sécurité de la soupape d'éjection
16. soupape d'éjection et de dosage inversé
(genius), soupape d'éjection (simplex)
17. écrou de sécurité de la canule d'éjection
18. canule d'éjection
19. capuchon de la canule d'éjection
20. auxiliaire de montage
(appareils 2,5 - 10 ml, appareils 25 - 100 ml)
21. adaptateur de l'auxiliaire de montage
(capacité 100 ml)
22. Tube pour distribution inversé
23. Bouchon étanche
20
21
23
