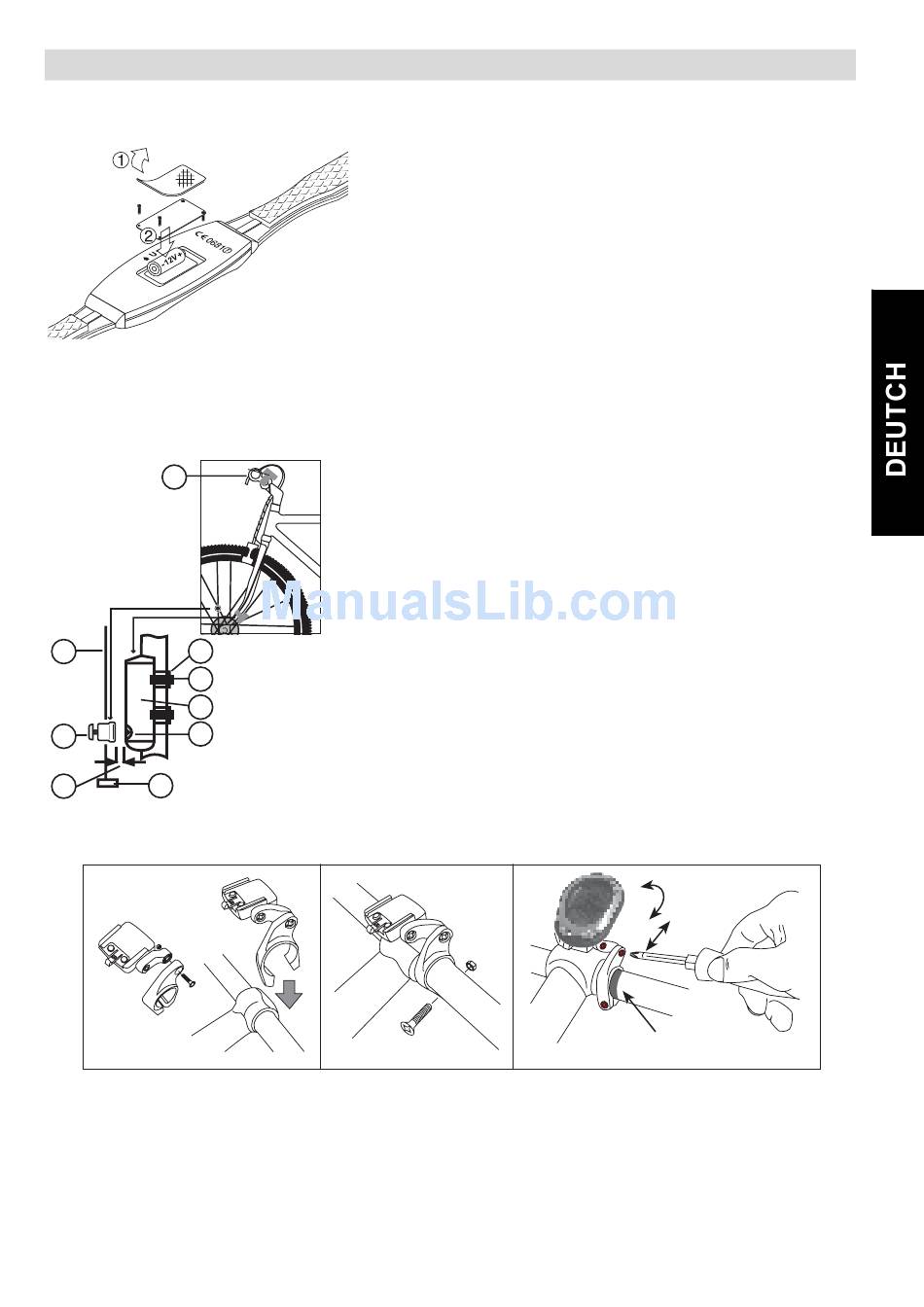

6.3 BRUSTRIEMEN
7 INSTALLATION
7.1 MAGNET UND SENSOR
8
8 1
2
3
4
7
5
6
7.2 INSTALLATION DER LENKERHALTERUNG
• Befestigen Sie mit einem Schraubenzieher die Montagehalterung rechts vom
Lenkervorbau.
• Verwenden Sie die Gummischeiben (enthalten) damit die Halterung gut passt.
• Stellen Sie die Position der Halterung auf den gewünschten Winkel ein. Ziehen
Sie die Schrauben an um die Halterung zu befestigen.
Legen Sie die 12V-Batterie (in der Verpackung
enthalten) wie abgebildet in das
Übertragungsgerät ein. Der positive(+) Pol sollte in
Richtung CE-Symbol zeigen.
Schließen Sie die Metallabdeckung mit einem
Schraubenzieher und befestigen Sie darauf die
haftende Gummiplatte.
Batterie Gürtelriemen: 12V/ VR22 / L1028 / A23
• Befestigen Sie den Magneten (7) an der Speiche
(8) an der rechten Seite des Vorderrads (5) ungefähr
auf halber Höhe zur Nabe.
• Befestigen Sie den SENSOR (3) mit den Kabel-
verbindungen (2) locker an der rechten Gabelseite.
Verwenden Sie eine Ausgleichscheibe aus
Gummi (1) damit der Sensor fest passt.
• Positionieren Sie den SENSOR so, dass der MAG-
NET innerhalb eines Bereichs von 2mm (6) von der
Ausrichtungsmarkierung (5) des Übertragungsgeräts
passiert, wenn das Rad sich dreht
• Ziehen Sie die Bänder an, damit der SENSOR
sicher befestigt ist und schneiden Sie die Reste ab.
TOPCOM Speedopulse 1000w
15
