6.3 CEINTURE THORACIQUE
7

INSTALLATION

7.1 AIMANT ET CAPTEUR
8
8 1
2
3
4
7
5
6

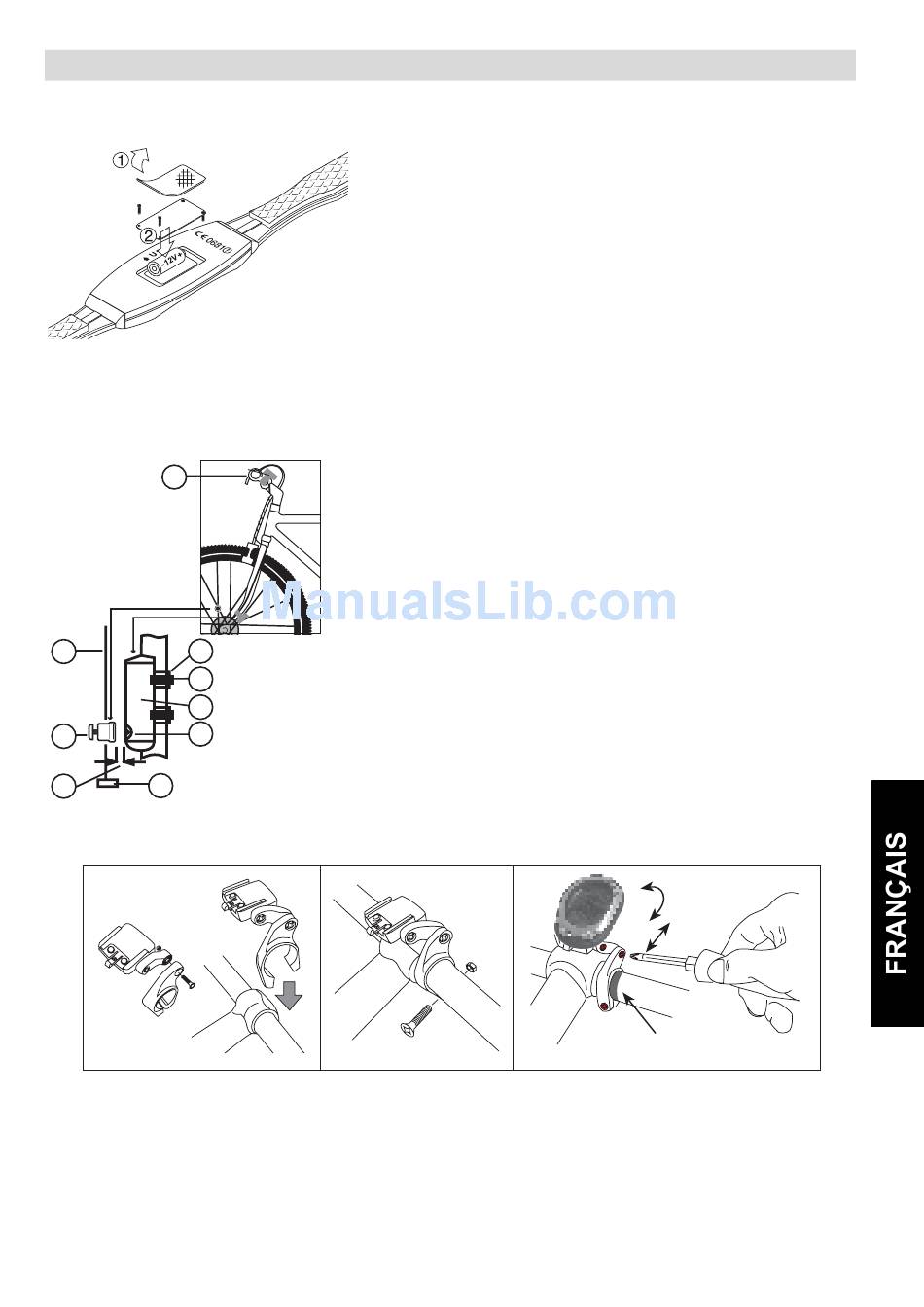

7.2 INSTALLER LE SUPPORT AU GUIDON
• Attachez le support de montage sur la droite du guidon en utilisant un tournevis.
• Utilisez les cales en caoutchouc (fournies) pour vous assurer que le support est
bien fixé.
• Réglez la position du support selon l'angle désiré. Serrez les vis pour fixer le
support.
Installez la pile de 12 V (incluse dans l'emballage)
dans le transmetteur comme indiqué dans le
diagramme. Le pôle positif (+) doit être orienté
vers la marque CE.
Remettez le couvercle métallique en place à l'aide
d'un tournevis et attachez ensuite la plaque en
caoutchouc adhésive au-dessus.
Pile de la ceinture thoracique : 12V/ VR22 / L1028
• Attachez l'aimant (7) à la roue à rayons (8) du côté
droit de la roue avant (5) approximativement à la
moitié de la longueur du moyeu.
• Attachez le CAPTEUR (3) sans le serrer à la
fourche droite en utilisant les attaches (2)
Utilisez une cale en caoutchouc (1) pour vous
assurer que le capteur est bien en place.
• Positionnez le capteur de manière à ce qu'il passe
dans une fenêtre de 2mm (6) par rapport à la marque
d'alignement (5) sur le transmetteur lorsque la route
tourne.
• Serrez les attaches pour maintenir le capteur en
place en toute sécurité et coupez ce qui dépasse.
TOPCOM Speedopulse 1000w
