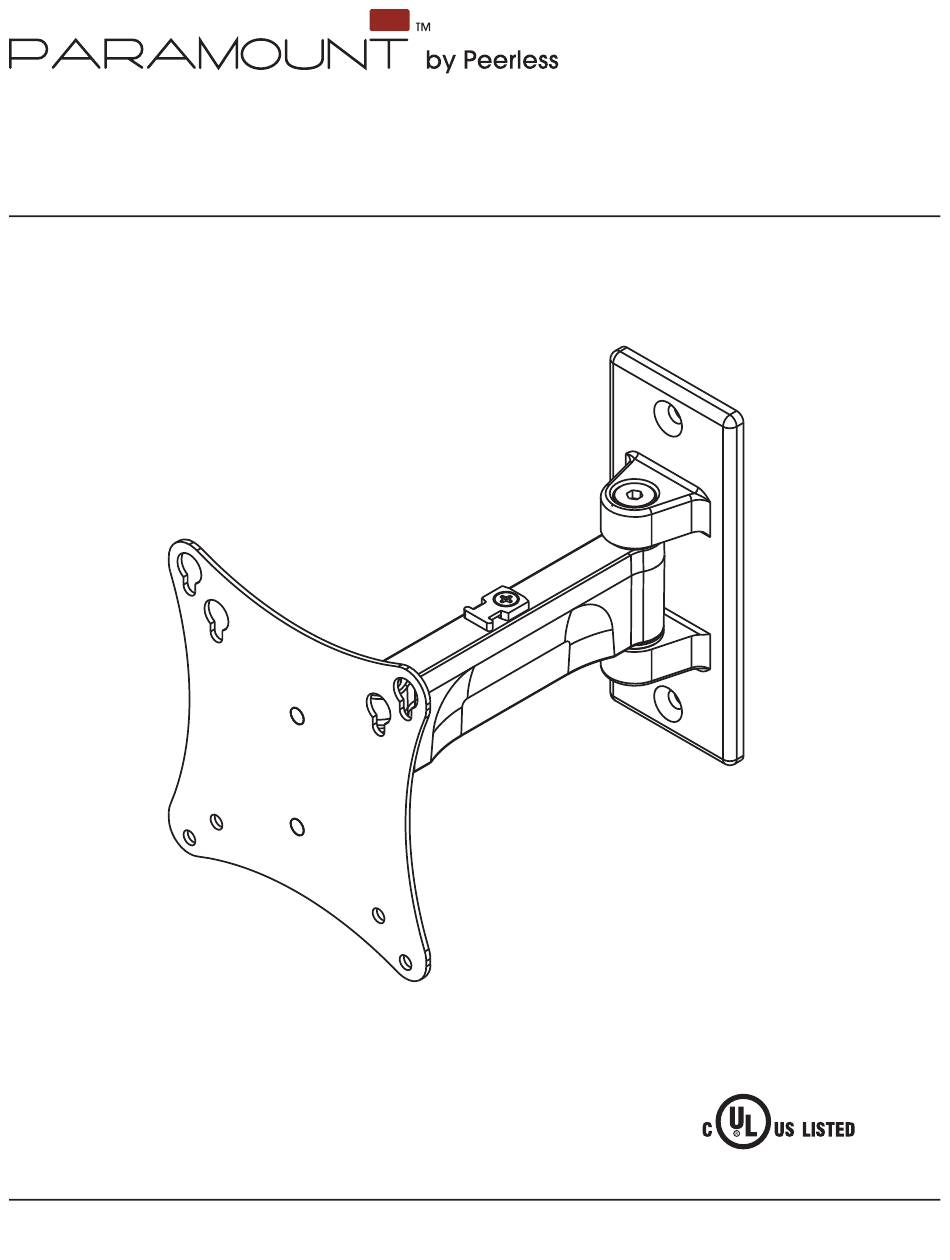

Installation and Assembly: Paramount™ Pivot Wall Mount for 10" - 24" (25 - 61 cm) fl at panel displays Models: PP730, PP730-S Max UL Load Capacity: 25 lb (11.34 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11...
Notes: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List PP730 PP730-S Description Qty. Part # Part # AA wall arm assembly 095-P1711 095-4711 A M4 x 12 mm phillips screw 504-9013 504-2014 B M4 x 20 mm phillips screw...
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
Attaching Front Plate to Display Using VESA 75 or 100mm Mounting Patterns WARNING • If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail. Insert two M4 x 12mm screws (A) into top two fi...
Page 7
Instalación y montaje: Soporte de pared con brazo giratorio Paramount™ para pantallas de 10" - 24" (25 - 61 cm) Modelos: PP730, PP730-S Máxima capacidad UL de carga: 25 lb (11.34 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com PUBLICADO: 10-01-07 HOJA #: 095-9272-5 09-02-11...
Page 8
Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.
Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas pueden verse un poco distintas a la ilustración. Lista de las partes PP730 PP730-S Descripción Cant. # de parte # de parte AA armazón del brazo de pared 095-P1711 095-4711...
ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifi que que tengan un mínimo de 1-3/8" (35mm) de superfi cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un...
Español Fijación de la placa de montaje a pantallas con confi guraciones de montaje VESA 75 ó 100 ® ADVERTENCIA • Si los tornillos no pueden atornillarse tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la escuadra todavía no está...
Page 13
Installation et assemblage : Support mural à bras pivotant Paramount™ pour écrans 10 - 24 po (25 - 61 cm) Modèles: PP730, PP730-S Capacité de charge maximale UL préconisée par: 25 lb (11.34 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com PUBLIÉ...
Page 14
REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Les pièces peuvent différer légèrement de l’illustration. Liste des pièces PP730 PP730-S Description Qté Pièce no Pièce no AA support mural articulé 095-P1711 095-4711 A vis Phillips M4 x 12 mm 504-9013 504-2014 B vis Phillips M4 x 20 mm...
AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 35mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
Français Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100 AVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à...
Page 19
Peerless para realizar dichos trabajos de mantenimiento o de reparación, (b) no empacar el producto como es debido si lo devuelve, (c) hacer una instalación incorrecta o no seguir las instrucciones o las advertencias de Peerless al instalar, utilizar o guardar el producto o (d) el mal uso o los accidentes, en tránsito o en otras circunstancias, incluidos los casos relacionados con las acciones de terceros o una fuerza mayor.
Page 20
à compter de la date d’achat par l’utilisateur fi nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d’achat.
