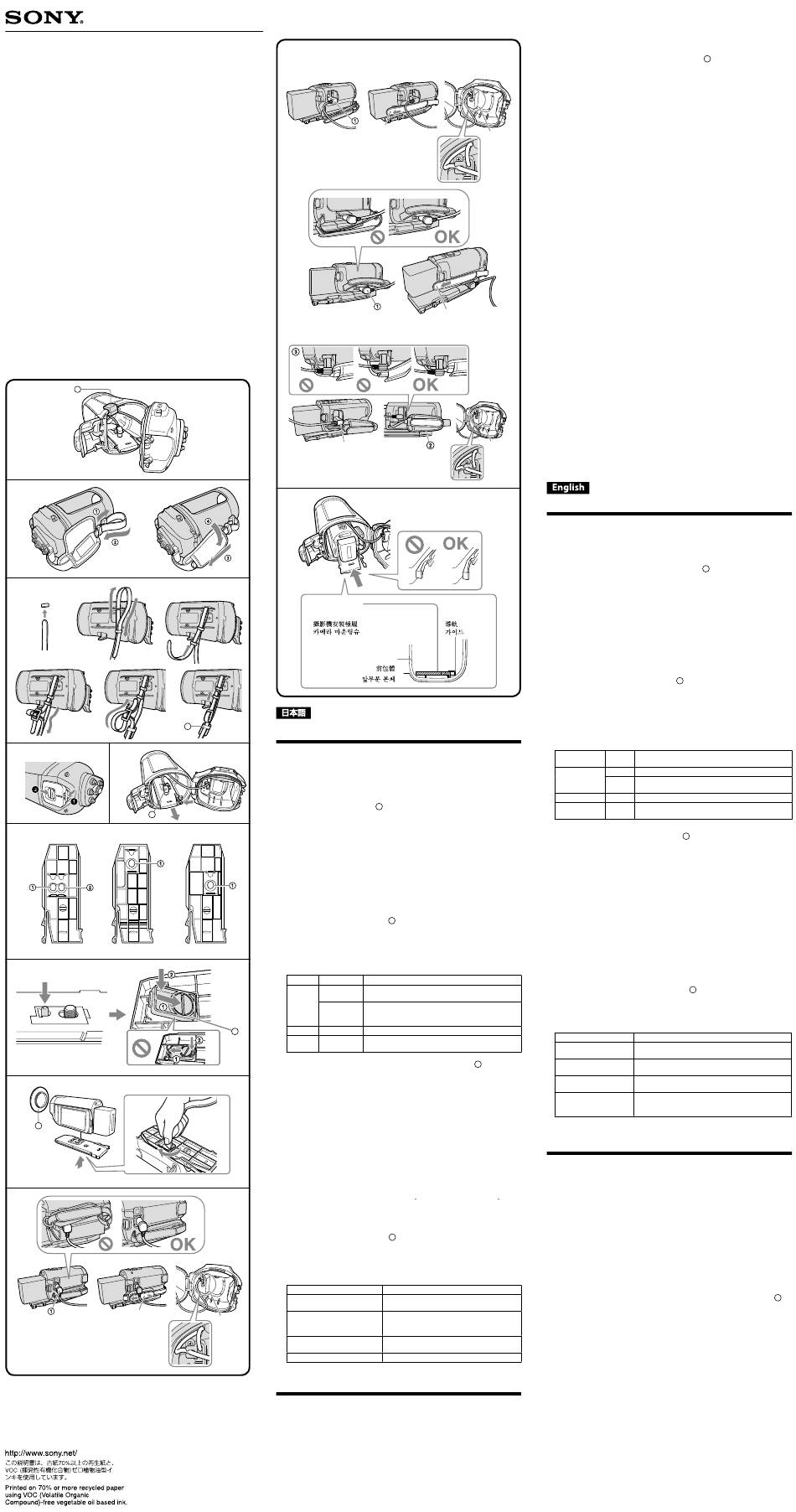

Sony SPK-CXB Sports Pack Preparation Manual

スポーツパック準備ガイド
Sports Pack Preparation Guide
Guide de préparation du caisson sport
戶外包準備工作指南
스포츠팩 준비 가이드
SPK-CXB
© 2011 Sony Corporation Printed in Japan

a
1
3
4


1 2,3
b
4
A B
5

2
d
3
A

4-274-831-01(1)
3
B
C
D
台座
Camera mounting shoe
Sabot de montage de caméra
準備
e
ご注意
以下で説明されるデジタル
ラレコーダー（以下カメラとする） はすべての国／地域で取り扱いしているわけで
はありません。
 スポーツパックの準備
1 リア部を開いてスペーサー
2 リア部を閉め、 バックルを閉じる。
3 グリップベルトを調節する。
ボタン、 テレボタン、 ワイドボタン、
START/STOP
うに位置を決め、 グリップベルトを調整してください。
4 ショルダーベルトを取り付ける。
 台座の準備
1 本機を開ける。
ボタンを矢印の方向にずらしたまま、
 UNLOCK
バックルを開ける。
 リア部を開く。
2 台座から音声／リモートプラグ
3 本機に取り付いている台座をはずす。
矢印の方向に台座の片側のノブを押さえるようにしてつかみロックをはずし、 台
座をゆっくりと引き出します。
C
製品出荷時は、 台座
4
下の表から、 お手持ちのカメラに合う台座、 番号を選ぶ。
台座 番号
A
B
c
C
5
台座 以外をご使用の場合は、 台座
C
手順 で選択した台座の番号にあわせて、 三脚ネジプレートをパチンと音
4
がするまで押し込み取り付ける。
お買い上げ時、 三脚ネジプレートは台座
用の場合、 この手順は必要ありません。
ビデオカメラの準備
カメラの取扱説明書もあわせてご覧ください。
1
付属品をはずす。
プロテクター、
MC
ズキャップ、 レンズフード、 ショルダーストラップなどを取りはずしてください。
手動レンズシャッターが付いているカメラをご使用のときは、 レンズシャッター
を開けてください。
2
バッテリーを取り付ける。
充分に充電してあるバッテリーを取り付けてください。
3
メディアを入れる。
お使いのカメラに対応したメモリーカード （ メモリースティック デュオ 、
カード） の種類については、 カメラの取扱説明書をご確認ください。
ご注意
メモリーカード、 内蔵メモリーの残量を確認しておいてください。
4
反射防止リング （イラスト
に取り付ける。
反射防止リングは、 外光がスポーツパック （以下本機とする） 内で反射してレンズ
に入るのを防ぎます。
反射防止リングを使わないカメラは背後からの外光が本機で反射するため、 なる
べく日光に背を向けないようにしてお使いください。
反射防止リング種類
反射防止リング
(M30

反射防止リング （Ｍ
反射防止リング
(M37
反射防止リングなし
5
液晶画面を外側に向けて本体に閉じる。
6
フォーカス、 明るさなどの調節が手動になっているときは、 自動に戻す。
 ビデオカメラを取り付ける
電源スイッチがあるカメラでは、 電源スイッチを 「
いてください。液晶画面の開閉で電源を 「
を 「 OFF 」 にする必要はありません。
ご注意
カメラ取り付け後は、 本機の
ます。
1
リング、 溝および本体との接触面の砂やゴミなどをきれいに取り除き、
O
リングに薄く均一にグリスを塗る。
O
砂やゴミが付着したままふたを閉めると、 傷が付いて浸水の原因になります。
O リングの取り扱いかたについて、 詳しくは、 取扱説明書の 「
かた」 をご覧ください。





ガイド
Guide
Guide
フロント部
Front body
Partie avant
ビデオカメラレコーダーおよびデジタルビデオカメ
HD
をはずす。
a
ボタンを操作できるよ
ボタンをずらして
OPEN
をはずす。
b
が本機に取り付けてあります。
C
カメラ
HDR-CX370V/CX370/CX350V/CX350/CX305/
1
CX300
HDR-CX170/CX155/CX150/CX116/CX115/
2 CX110,
DCR-SX83/SX73
1 DCR-SX63/SX53/SX44/SX43/SX34/SX33
HDR-CX180/CX160/CX130,
1
DCR-SX85/SX65/SX45
から三脚ネジプレート をはずし、
C
c
に取り付けてあります。台座
C
フィルター、 コンバージョンレンズ、 特殊フィルター、 レン
ND
） をカメラのフィルター取り付けねじ
2
- -
d
カメラ
HDR-CX370V/CX370/CX350V/CX350/
×φ
39)
CX305/CX300
HDR-CX170/CX155/CX150/CX116/CX115/
×φ ）
30 47 CX110,
DCR-SX83/SX73
HDR-CX180/CX160/CX130,
×φ
49)
DCR-SX85/SX65/SX45
DCR-SX63/SX53/SX44/SX43/SX34/SX33
」 にし、 本機の電源も切ってお
OFF
ON/OFF 」 するカメラでは、 カメラの電源
ボタンを押してカメラの電源も 「
POWER ON/OFF
O リングの取り扱い
2
台座に取り付ける。
 カメラ底面の三脚用ネジ穴に台座のネジ位置を合わせる。
 付属のショルダーベルトの金具 （イラスト
め、 台座へ取り付ける。
3
プラグを接続し、 本機に取り付ける。
お手持ちのカメラに合わせて、 音声
または リモート端子へ奥までしっかり差し込みます。
A/V
本機への取り付けは、 台座を本機のフロント部内のガイドに合わせ、 台座の後部
を押して、 カチッとロックされるまで差し込みます。
ご注意
本機を立てた状態で台座を差し込まないでください。
ˎ
台座やフロント部を傷める原因になります。
ケーブルがレンズ、 液晶、 ビューファインダー、 ズームレバーおよびフォトボタ
ˎ
ンにかからないようにしてください。
液晶画面の開閉で電源を 「
ON/OFF
ˎ
に音声 / リモートプラグを接続すると動画撮影モードへ切り替わります。
HDR-CX 370 V/CX 370 /CX 350
スト -3-A ）
 端子カバーを開け、 プラグを取り付ける。取り付けた後、 カメラのグリップベ
ルトがプラグの下にきていることを確認する。
 カメラのグリップベルトをカメラ本体に軽く押し付け、 グリップベルトを手前
に引いてまとめながら本機に取り付ける。
 本機に取り付けた後、 ケーブルをリア部のケーブル保持部にかけ、 整理する。
HDR-CX 170 /CX 155 /CX 150
使いの場合 （イラスト -3-B
 端子カバーを開け、 プラグを取り付ける。
 カメラのグリップベルトを手前に引いてまとめながら、 カメラを本機に取り付
ける。
 本機に取り付けた後、 ケーブルをリア部のケーブル保持部にかけ、 整理する。
63 53 44 43
DCR-SX /SX /SX /SX
 カメラのグリップベルトを持ち上げて、 端子カバーを開き、 プラグを取り付け
る。
取り付けた後、 カメラのグリップベルトが端子カバーやプラグより上にあるこ
とを確認する。
 カメラのグリップベルトを手前に引いてまとめながら、 カメラを本機に取り付
ける。
180 160 130
HDR-CX /CX /CX
ト -3-D
)
 端子カバーを開け、 プラグを取り付ける。
 カメラのグリップベルトを図のように整え、 レンズ側に寄せる。
 カメラのグリップベルトが端子カバーやプラグに乗り上がっていないことを
確認し、 グリップベルトをカメラ本体に軽く押し付け、 本機に取り付ける。
 本機に取り付けた後、 ケーブルをリア部のケーブル保持部にかけ、 整理する。
4
乾燥剤を入れる。
付属の乾燥剤を入れてください。詳しくは、 取扱説明書の 「乾燥剤について」 をご
覧ください。
5
リア部を閉じる
リア部をしっかり押さえ、 バックルがカチッとロックされるまで締めます。
ご注意
ケーブルを挟み込まないようにご注意ください。
ˎ
カメラを本機に収納したとき、 レンズの中心が本機のフロントガラス部中心に
ˎ
対してずれているものもありますが、 撮影などに問題ありません。
ケーブルをケーブル保持部にかける際は、 途中でひっかからないように、 ケー
ˎ
ブルを輪の中にしっかり入れてください。
Preparing
Notes
The models of Sony digital HD video camera recorders and digital video camera recorders
(referred to below as "camera") described below may not be available in all countries/
regions.
 Preparing the Sports pack
1 Open the rear body and remove the spacer
2 Close the rear body and then fasten the buckles.
3 Adjust the grip strap.
Adjust the length of the grip strap while holding this unit so that your fingertips can
easily reach the START/STOP button, Telephoto button, Wide button and PHOTO
button.
4 Attach the shoulder strap.
 Selecting the Camera Mounting Shoe
1 Open the sports pack.
 Slide the UNLOCK button  in the direction of the arrow and hold it, then slide
the OPEN button  and release the buckle.
 Open the rear body.
2 Disconnect the Audio/Remote plug
shoe.
3 Remove the camera mounting shoe attached to this unit.
Keep pressing the knob on one side of the camera mounting shoe in the direction of
the arrow to release the lock, and slide the camera mounting shoe off slowly.
Camera mounting shoe C is attached to this unit when this unit is shipped from the
factory.
4 Choose the camera mounting shoe and the number according to the
table below.
Camera Number Camera
mounting shoe
1 HDR-CX370V/CX370/CX350V/CX350/CX305/CX300
A
HDR-CX170/CX155/CX150/CX116/CX115/CX110,
2
DCR-SX83/SX73
B 1 DCR-SX63/SX53/SX44/SX43/SX34/SX33
HDR-CX180/CX160/CX130,
C 1
DCR-SX85/SX65/SX45
5 When using a camera mounting shoe other than camera mounting
shoe C, detach the tripod screw plate
C. Then align the tripod screw plate with the correct number on the
chosen camera mounting shoe, and press until it clicks into place.
The tripod screw plate is attached to camera mounting shoe C when this unit is shipped
from the factory. If you use camera mounting shoe C, this step is not required.
Preparing the Video Camera
For details, refer also to the operating instructions supplied with the camera.
1 Detach the accessory.
Remove the filter, conversion lens, lens cap, lens hood or the shoulder strap from the
camera.
When using a camera with a manual lens shutter, open the lens shutter.
2 Install the battery pack.
Attach a fully recharged battery pack.
3 Insert the media.
For the kinds of memory card ("Memory Stick Duo" media, SD card) compatible with
your camera, refer to the camera's operating instructions.
Notes
Make sure that the memory card and internal memory have enough space to record images.
4 Attach the reflex prevention ring (-2-
screw of the camera.
The reflex prevention ring prevents external light from being reflected inside the sports
pack (referred to below as "this unit") and entering the lens.
When using a camera model with no reflex prevention ring, external light from behind
reflects against this unit. Keep your back away from sunlight as much as possible.
Reflex prevention ring Camera
Reflex prevention ring HDR-CX370V/CX370/CX350V/CX350/CX305/CX300
(M30 × ø 39)
Reflex prevention ring HDR-CX170/CX155/CX150/CX116/CX115/CX110,
(M30 × ø 47) DCR-SX83/SX73
Reflex prevention ring HDR-CX180/CX160/CX130,
をご使 (M37 × ø 49) DCR-SX85/SX65/SX45
C
Unable to attach the DCR-SX63/SX53/SX44/SX43/SX34/SX33
supplied reflex prevention
ring
5 Turn the LCD panel around so that it faces outwards and place it back
in the camera.
6 Set functions such as focusing and lightning, to AUTO.
 Installing the Video Camera
When using a camera with a POWER switch, turn the POWER switch off. Also leave the
power of this unit turned off. When using a camera with an internal power switch linked
to the switching action of the LCD screen, you do not need to turn off the camera.
Notes
SD
After installing the camera into this unit, you can turn the power of the camera on and off
by pressing the POWER button of this unit.
1 Remove foreign materials such as dust, sand or hair from the O-ring,
groove and any surface the camera touches, and then apply the
grease evenly to the O-ring.
If the body is closed with such materials present, those areas may be damaged and
water may leak in.
For details on handling the O-ring, refer to "Handling the O-ring" in the operating
instructions.
2 Attach the camera mounting shoe.
 Align the screw position of the camera mounting shoe with the tripod screw on the
bottom of the camera.
 Attach the camera mounting shoe to the camera using the metal parts (-4-
shoulder strap as illustrated.
3 Connect the plug and install the camera.
Depending on your camera, firmly insert the Audio/Remote plug into the A/V jack,
A/V OUT jack or A/V remote jack.
When installing the camera into this unit, align the camera mounting shoe with the
guide inside the front body of this unit, and then push the rear of the camera mounting
shoe until it clicks into place.
Notes
ˎ Be sure to keep this unit horizontal when installing the camera mounting shoe.
Installing the camera mounting shoe in a vertical motion may damage the camera
mounting shoe and the front body.
ˎ Be sure not to cover the lens, LCD screen, view finder, zoom lever or photo button
with the cable.
ˎ When using a camera with an internal power switch linked to the switching action
of the LCD screen, connecting the Audio/Remote plug will switch the Still image
recording mode of the camera to Movie recording mode.
When using HDR-CX370V/CX370/CX350V/CX350/CX305/CX300 (See
illustration -3-A)
」 でき  Open the jack cover and connect the plug. After connecting, make sure the grip
strap of the camera is below the plug.
 Lightly press the grip strap of the camera against the camera body and then pull the
grip strap forward and arrange it as you install the camera into this unit.
 After installing the camera, arrange the cable so that it is hooked to the cable holder
in the rear body.
-4- ） を使って台座のネジをし
e
リモートプラグを 端子、 端子
/ A/V A/V OUT
」 するカメラでは、 静止画撮影モードのとき
をお使いの場合 （イラ
V/CX 350 /CX 305 /CX 300
、 をお
/CX 116 /CX 115 /CX 110 DCR-SX 83 /SX 73
）
34 33 をお使いの場合 （イラスト -3-C ）
/SX /SX
、 85 65 45 をお使いの場合 イラス
DCR-SX /SX /SX (
.
a
from the camera mounting
b
from camera mounting shoe
c
) to the filter attachment
d
) of
e
(Continued on the reverse side.)
