Jumpers and headers setting
Hide thumbs Also See for IMB-181-D:

Advertisement

Quick Links

Jumpers and headers setting guide

IMB-181-D

IMB-181-L

IMB-181-DB

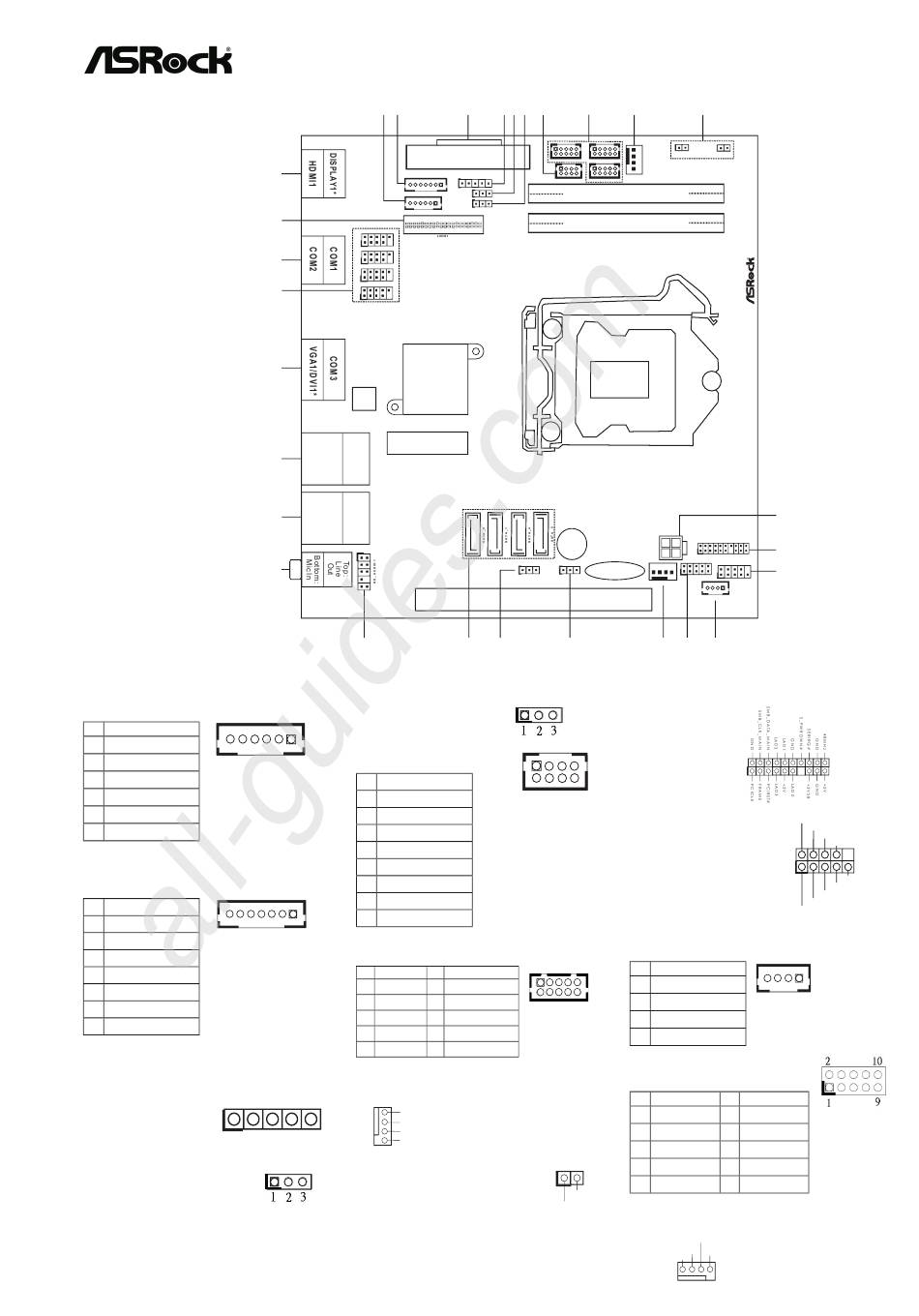

1* : Backlight Power Connector
(For IMB-181-L only)
PIN
Signal Name
1
GND
2
GND
3
BL EN
4
BL CTL
5
LCD_BLT_VCC
6
LCD_BLT_VCC
2* : Backlight Volume Control
(For IMB-181-L only)
PIN
Signal Name
1
GPIO_VOL_UP
2
GPIO_VOL_DW
3
PWRDN
4
LVDS1 BLUP
5
LVDS1 BLDW
6
GND
7
GND
3 : 24-pin ATX Power Input Connector
4* : PNL_PWR1 (For IMB-181-L only)
1-2: LVDD: +3V
1
2-3: LVDD: +5V
4-5: LVDD: +12V
5* : Backlight Power Selection
(For IMB-181-L only)
1-2 : +5V
2-3 : +12V
All manuals and user guides at all-guides.com
1* 2*
28*
BLT_VOL1
BLT_PWR1
27*
USB10_11
1
USB8_9
26
1
USB6_7
1
USB4_5
25*
1
24*
BIOS
Chip

mini-SATA

USB 3.0

23
T: USB1

LAN1

B: USB0
USB 3.0
22
T: USB3
B: USB2
1
21
20
6* : BLT_PWM1 (For IMB-181-L only)
1-2 : +3V Level
2-3 : +5V Level
1
7 : PS2_KB_MS1
PIN
Signal Name
1
KBCLK
2
+5V
3
KBDATA
4
+5V
5
MSDATA
6
GND
7
MSCLK
1
8
GND
8 : COM4, 5, 6 Headers (RS232)
PIN Signal Name PIN
1
DCD
6
2
RXD
7
3
TXD
8
4
DTR
9 No Power/5V/12V
5
GND
10
9 : 4-Pin Chassis FAN Connector (+12V)
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
10 : Chassis Intrusion Headers
CI1:
Close: Active case open
Open: Normal
Cl2:
Close: Normal
Open: Active case open
8
3
4*5*6* 7
1
1
COM4
COM6
1
1
PNL_PWR1
PS2_KB_MS1
COM5
1
1
BKT_PWR1
DDR3_B1
1
BLT_PWM1
1
1
DDR3_A1
IMB-181
BUZZ1
PWR_JP1

CLRCOMOS1

CMOS
1
1
Battery

PCIE1

19*
18
17
1
1
Signal Name
DSR
RTS
2
CTS
NC
1
GND
Signal
10
9
1
1
CI2
CI1

CPU_FAN1

11
CON1
12
1
PLED PWRBTN
13
1
1
HDLED RESET
PANEL 1
1
SPEAKER1
16
15
14*
11 : 4-pin ATX Power Input Connector
12 : TPM Header
1

13 : System Panel Header

1
14* : 3W Audio AMP Output Wafer
(For IMB-181-L only)
PIN
Signal Name
1
SPK L-
2
SPK L+
3
SPK R+
4
SPK R-
15 : Digital Input / Output
Pin Header
PIN Signal Name PIN Signal Name
1
SIO_GP24
2
SIO_GP20
3
SIO_GP25
4
SIO_GP21
5
SIO_GP26
6
SIO_GP22
7
SIO_GP27
8
SIO_GP23
9
JGPIO_PWR1 10
GND
16 : 4-Pin Chassis FAN Connector (+12V)
CHA_FAN_SPEED
+12V
FAN_SPEED_CONTROL
GND
PLED+
PLED-
PWRBTN#
GND
GND
RESET#
GND
HDLED-
HDLED+
1
