Zur Beachtung:
Die beschriebenen Geräte dienen ausschließlich der Installation
für Satelliten-Empfangsanlagen. Jegliche anderweitige Nutzung
oder Nichtbeachtung dieses Anwendungshinweises hat den
Verlust der Gewährleistung bzw. Garantie zur Folge.
Kaskadierfähiges Sat-ZF-Verteilsystem zur Verteilung von
Sat-ZF-Signalen (beide Polarisationen eines Satelliten) und
terrestrischen Signalen auf viele Receiver.
Terrestrischer Empfang auch bei ausgeschalteten
Sat-Receivern möglich.
Je nach Kabellänge können Systeme mit bis zu 16 Anschlüs-
sen ohne Kaskadierverstärker aufgebaut werden.
Je Receiver ist nur eine Niederführung notwendig.
Für Twin-Receiver sind zwei Niederführungen notwendig.
Netzteil NCF 18 mit hohem Wirkungsgrad.
Umschaltung horizontal/vertikal über das Koaxialkabel durch
14/18 V-Versorgungsspannung.
Die Stromversorgung der LNB erfolgt je nach Anwendungsfall
über EXR 308, VWS 330 oder WFS 330.
Das Sat-ZF-Verteilsystem stimmt mit den z. Zt. gültigen
Anforderungen der Richtlinie 73/23/EWG und 89/336/EWG
überein.
K 001
112

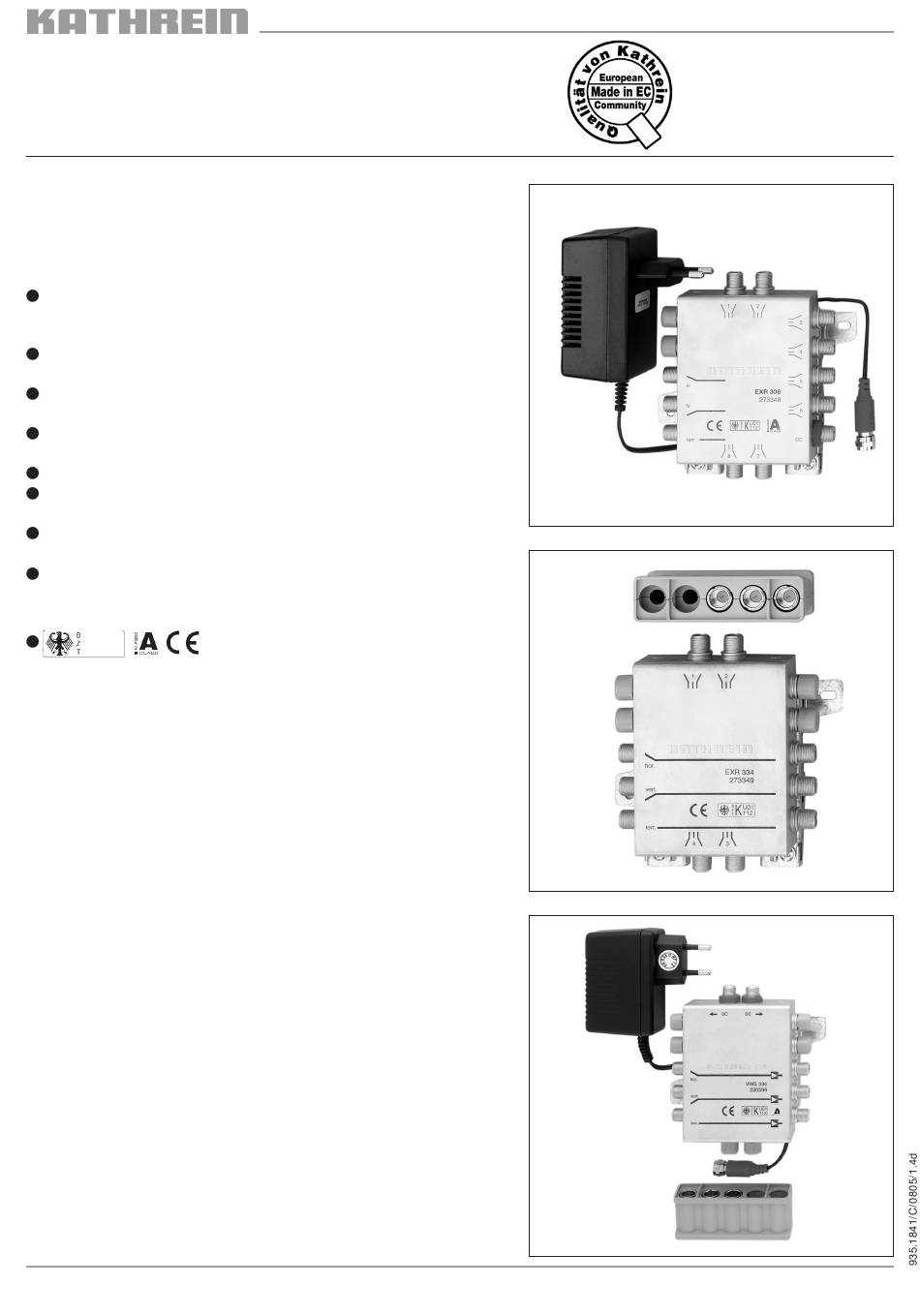

Beschreibung der Bauteile:
EXR 308 – End-Umschaltmatrix
für 8 Anschlüsse (wird pro Anlage 1 x benötigt),
komplett mit Netzteil NCF 18.
EXR 334 – Durchschleifmatrix
zur Erweiterung um jeweils 4 Anschlüsse, komplett
mit 3-fach Verbindungselement.
VWS 330 – Verteilnetzverstärker
komplett mit Netzteil NCF 18 und 3-fach-Verbin-
dungselement. Je nach Kabellänge wird damit der
Ausbau um 3 zusätzliche EXR 334 ermöglicht.
NCF 18 – Netzteil
als Beipack bei EXR 308 bzw. VWS 330.
Sat-ZF-Verteilsystem
2 x Sat + terrestrisch
EXR 308
EXR 334
VWS 330
NCF 18
EXR 308
EXR 334
VWS 330
BN 273348
BN 273349
BN 230599
BN 230636
