Summary of Contents for Digitus DA-70820

  • Page 1 DA-70820 English – German – France Manual...

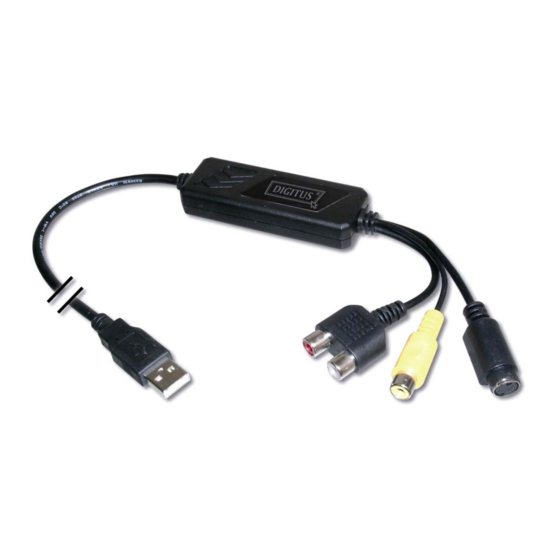

  • Page 2 HIGH RESOLUTION VIDEO GRABBER User´s Manual DA-70820 Rev. 3-0...
  • Page 3 _________________________________________________________________________________ FEDERAL COMMUNICATIONS COMMISSION This device complies with Part 15 of the FCC Rules Operation is subject to the following two conditions: this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Page 4: Table Of Contents

    Chapter 1. Overview ---------------------------------------------------------- Introduction ----------------------------------------------------------------- Features --------------------------------------------------------------------- Specifications --------------------------------------------------------------- Package Contents --------------------------------------------------------- Minimal System Requirements ----------------------------------------- Chapter 2. Installation ------------------------------------------------------- Hardware device description ------------------------------------------- Driver Installation ---------------------------------------------------------- Application Software (Video Grabber) Installation ---------------- Chapter 3. Basic Function Operating ---------------- --------------- Chapter 4.

  • Page 5: Chapter 1. Overview

    1.1 Introduction Congratulations on your purchase of “Video Grabber”. The “Video Grabber”- New Generation USB2.0 Audio/Video grabber is the best ideal companion for your portable audio/video application. Now with Real-time MPEG 1/2/4 recording, you have a powerful video application on your hand. Video Grabber is the bridge between your computer and analog camera, VCR, camcorder or any other video source.

  • Page 6: Specifications

    USB 2.0 equipped computer Pentium-4,1G or above 128MB of RAM Win2000 SP3 / WinXP SP2 / Vista Sound card 1.5 Package Contents DA-70820 USB 2.0 Audio/Video Grabber Video Grabber software CD VideoWorks editing software Digital Converter direct burning sof tware User’s manual ____________________________________________________________ Chapter 2.

  • Page 7: Chapter 2. Installation

    ※ Please make sure your computer has USB2.0 port correctly installed and functioning !! ( Please update your WinXP to SP2 or Win2000 to SP3 or Win Vista above and updating USB2.0 host driver before installation to make sure computer’s USB2.0 is functioning correctly) Steps : (1) Install Driver (see 2.2.1) (2) Plug in Video Grabber hardware (see 2.2.3) (3) Install Video Grabber AP software (see 2.3)

  • Page 8: Driver Installation

    2.2 Driver Installation ※ Do not connect Video Grabber to computer USB port before driver ins tallation 2.2.1. Please insert "Multimedia Installation Kit" CD-ROM into your CD-ROM drive; Run " E:\Vid eo Grabber\Driver\Setup.exe "; (assuming CD-ROM drive in E drive) Click "Next"...
  • Page 9 2.2.4. After restart co mputer, plug the Video Grabber device into computer’s US B2.0 port; System will detect new device and install completely. 2.2.5. Please check whether the Video Grabber driver was install successfu l in your computer; (Go to My Computer->Control Panel->System ->Hardware->Device Manager”) ______________________________________________________________ Chapter 2.

  • Page 10: Application Software (Video Grabber) Installation

    2.3 Application Software (Video Grabber) Installation 2.3.1. Please insert "Multimedia Installation Kit" CD-ROM into your CD-ROM drive; Run " E:\Video Grabber\AP software \Setup.exe "; (assuming CD-ROM drive in E drive) 2.3.2. Welcome to the InstallShield wizard; Click "Next" 2.3.3. Choose destination location; Click “Next” 2.3.4.

  • Page 11: Chapter 3. Basic Function Operating

    After starting application, you can see video window as below 3.2. Preview : Please move mouse cursor into Preview window and right click, function menu will appear as below Resolution : There are 4 resolution video preview you can select NTSC mode : 352x240, 640x480, 720x480, Full screen PAL mode : 352x288, 640x480, 720x576, Full screen __________________________________________________________...
  • Page 12 3.3.1. General (a) Hardisk space information (b) Snapshot default storage path : The location to save captured image files (c) Clip default storage path : The location to save recorded video files Video Format : Choose correct vi deo input (e) Set Recording Time : Reco rding length setting 3.3.2.
  • Page 13 please choose DVD mode) (b) Profile : Video Size, Frame R ate, Video Quality, Video Bit Rate setting; Information column will show your setting 3.4. Video put : Switch between Composite or S-Video input. 3.5. Slide Bar : Move to any video position during playback. 3.6.
  • Page 14 : Month (Jan-> 1, Feb->2….Oct->O, Nov->N, Dec->D) dd : Date hh : Hour mm : Minute ss : Second : Number 3.13. Albu This Album will show all capture files include image and video, please click “Clips” or “Images” to find all list, you can find each file information or preview the recording video in this window 3.14.

  • Page 15: Chapter 4. Trouble Shooting

    A1 : (a) Make sure you enable U SB2.0 in the motherboard BIOS setup (b) Please make sure that y our system has the latest USB2.0 host driver. For Win XP, please upgrade to Service Pack 2 or above. For Win2000, please upgrade to Service Pack 3 or above.
  • Page 16 A7 : The best recording performance depends o n your computer system performance, but you can also take some s teps as below to improve the performance (a) Try lowering the resolution format you record. (b) Enable hard disk drive DMA ; Go to My Computer->Control Pane ->System->Hardware->Device Manager->Disk drives to setup (c) Keep a lar ger free space in the Hardisk.
  • Page 17 Note: In the event of incorrect installation and improper use in a residential area, the evice may cause disruptions in radio devices and other electronic devices. roper use means that the device is operated with shielded connector cables as far as po ssible, for network products also with shielded cables of category 5e and higher.
  • Page 18 HOCHAUFLÖSENDER VIDEO GRABBER Bedienungsanleitung DA-70820 Aktualis. 3-0...
  • Page 19 _________________________________________________________________________________ BUNDES-KOMMUNIKATIONSKOMMISSION (FCC-USA) Dieses Gerät entspricht Teil 15 der FCC-Regelungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: dieses Gerät darf keine nachteiligen Interferenzen hervorrufen und (2) dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derer, die eine unerwünschte Funktion hervorrufen. Dieses Gerät wurde getestet und es wurde festgestellt, dass es den Grenzwerten der Klasse B Digitalgeräte gemäß...
  • Page 20 Inhaltsverzeichnis Kapitel 1. Überblick ---------------------------------------------------------- Überblick---------------------------------------------------------- Ausstattung ----------------------------------------------------------------- Technische Daten ---------------------------------------------------------- Packungsinhalt -------------------------------------------------------------- Minimale Systemanforderungen ---------------------------------------- Kapitel 2. Installation --- ------------------------------------------------------- Hardware-Gerätebeschreibung ---------------------------------------- Treiberinstallation ---------------------------------------------------------- Anwendungssoftware(Video Grabber)-Installation -------------- Kapitel 3. Grundfunktionen ---------------- ----------------------------- Kapitel 4. Fehlerbeseitigung ----------------------------------------------- _______________________________________________________________________________...

  • Page 21: Kapitel 1. Überblick

    Kapitel 1. Überblick 1.1 Einleitung Herzlichen Glückwunsch zu Ihrem Kauf des „Video Grabber“. Der “Video Grabber”- Ein Audio/Video-Digitalisierer der neuen Generation USB2.0 ist der ideale Begleiter Ihres tragbaren Audio/Video-Geräts. Jetzt mit Echtzeit MPEG 1/2/3-Aufnahme, damit Sie eine beeindruckende Video-Software zur Hand haben.

  • Page 22: Technische Daten

    Stromquelle: 5V DC, 350 mA (max) über USB-Port. 1.4 Minimale Systemanfo rderungen Computer mit USB 2.0 Pentium-4,1G oder darüber 128MB RAM Win2000 SP3 / WinXP SP2 / Vista Sound-Karte 1.5 Packungsinhalt DA-70820 USB 2.0 Audio/Vide o Grabber Video Grabber-Software-CD VideoWorks Bearbeitungssoftware Digital Converter Dire kt-Brennsoftware Bedienungsanleitung _____________________________________________________________...

  • Page 23: Kapitel 2. Installation

    Kapitel 2. Installation ※ Bitte kontrollieren Sie, ob auf Ihrem Computer der USB2.0-Port korrekt installiert ist und funktioniert!! (Bitte aktualisieren Sie WinXP auf SP2 oder Win2000 auf SP3 oder Win Vista und aktualisieren Sie die USB2.0-Hosttreiber vor der Installation, um sicherzustellen, dass USB2.0 auf dem Computer korrekt funktioniert) Schritte: 1.

  • Page 24: Treiberinstallation

    Kapitel 2. Installation 2.2 Treiberinstallation ※ Schließen Sie den Video Grabber nicht vor der Treiberinstallation an den Computer-USB-Port an 2.2.1. Bitte legen Sie die CD-ROM "Multimedia Installation Kit" in das CD-ROM-Laufwerk ein, Starten Sie " E:\Video Grabber\Driver\ Setup.exe "; (vorausgesetzt, dass CD-ROM-Laufwerk ist Laufwerk E) Klicken Sie auf "Next/Weiter"...
  • Page 25 Kapitel 2. Installation 2.2.4. Nach dem Neustart des Computers schließen Sie den Video Grabber an den USB2.0-Port an; das System erkennt das neue Gerät und schließt die Installation ab. 2.2.5. Bitte kontrollieren Sie, ob der Video Grabber-Treiber auf dem Computer richtig installiert wurde;(Gehen Sie zu „Arbeitsplatz->Systemsteuerung->System ->Hardware->Geräte-Manager”) _______________________________________________________________...

  • Page 26: Anwendungssoftware(Video Grabber)-Installation

    Kapitel 2. Installation 2.3 Anwendungssoftware (Video Grabber)-Installation 2.3.1. Bitte legen Sie die CD-ROM "Multimedia Installation Kit" in das CD-ROM-Laufwerk ein, Starten Sie " E:\Video Grabber\Driver\Setup.exe"; (vorausgesetzt, dass CD-ROM-Laufwerk ist Laufwerk E) 2.3.2. Willkommen beim InstallShield-Wizard; Klicken Sie auf "Next/Weiter" 2.3.3. Wählen Sie einen Zielordner; Klicken Sie auf "Next/Weiter" 2.3.4.

  • Page 27: Kapitel 3. Grundfunktionen

    Kapitel 3. Grundfunktionen 3.1. Start: Bitte klicken Sie auf das Symbol “Video Grabber” Nach dem Start der Software wird das Video wie unten angezeigt 3.2. Vorschau: Bitte ziehen Sie den Cursor auf das Vorschaufenster und rechtsklicken Sie, das Funktionsmenü erscheint wie unten Auflösung: Es stehen 4 Auflösungen für die Vorschau zur Auswahl NTSC-Modus: 352x240, 640x480, 720x480, ganzer Bildschirm PAL-Modus: 352x288, 640x480, 720x576, ganzer Bildschirm...
  • Page 28 Kapitel 3. Grundfunktionen 3.3. Option: Nach einer Einstellung klicken Sie bitte auf „Ok“. 3.3.1. Allgemein a. Festplattenkapazitätsinformation b. Voreingestellter Speicherpfad für Schnappschüsse: Der Ort, an dem die aufgenommenen Bilddateien gespeichert werden c. Voreingestellter Speicherpfad für Videoclips: Der Ort, an dem die aufgenommenen Video-Dateien gespeichert werden d.
  • Page 29 Kapitel 3. Grundfunktionen a. Video-Einstellungen: Aufnahme-Dateiformat MPEG-1, MPEG-2, VCD, SVCD, DVD, WMV Auswahl (wenn Sie DVD brennen wollen, wählen Sie bitte den DVD-Modus) b. Profile: Einstellung von Videogröße, Bildrate, Videoqualität, Video-Bitrate; Informationsspalte zeigt Ihre Einstellung an 3.4. Video-Eingang: Umschalten von Composite- zu S-Video-Eingang. 3.5.
  • Page 30 Kapitel 3. Grundfunktionen Sie können Bilddateien „Save/Speichern“, „Save All/Alle speichern“, „Delete/Löschen“, „Delete All/Alle löschen", Dateiname ist “Mddhhmmssn”. M : Monat (Jan->1, Feb->2….Okt->O, Nov->N, Dez->D) dd : Datum hh : Stunde mm : Minute ss : Sekunde : Nummer 3.13. Album: Dieses Album zeigt alle aufgenommenen Dateien inklusive Bild und Video, klicken Sie bitte auf “Clips”...

  • Page 31: Kapitel 4. Fehlerbeseitigung

    Kapitel 4. Fehlerbeseitigung Q1 : Warum erkennt mein System den Video Grabber nicht? A1 : a. Stellen Sie sicher, dass im BIOS USB2.0 aktiviert ist b. Kontrollieren Sie, ob das System den neuesten USB2.0-Hosttreiber hat. Win XP muss auf Service Pack 2 oder darüber aktualisiert sein. Win2000 muss auf Service Pack 3 oder darüber aktualisiert sein.
  • Page 32 Kapitel 4. Fehlerbeseitigung Q7 : Wie kann ich die Anzahl der verloren gegangenen Bilder bei der Videoaufnahme reduzieren? A7 : Die beste Aufnahmeleistung hängt von der Leistung des Computers ab, aber Sie können die unten gezeigten Schritte anwenden, um die Leistung zu verbessern a) Verkleinern Sie das Auflösungsformat bei der Aufnahme.
  • Page 33 Anmerkung Anmerkung: Bei falscher Installation und unsachgemäßem Gebrauch in Wohngebieten kann das Gerät Unterbrechungen bei Radiogeräten und anderen elektronischen Geräten verursachen. Sachgemäßer Gebrauch bedeutet, dass das Gerät soweit wie möglich mit abgeschirmten Verbindungskabeln betrieben wird, bei Netzwerkgeräten auch mit abgeschirmten Kabeln der Kategorie 5e und höher. Das Gerät wurde getestet und liegt innerhalb der Grenzwerte für Computerzubehör der Klasse A, gemäß...
  • Page 34 HAUTE RÉSOLUTION NUMÉRISEUR VIDÉO DE GUIDE D’UTILISATEUR DA-70820 Rev. 3-0...
  • Page 35 _________________________________________________________________________ FCC (COMMISSION FÉDÉRALE SUR LES COMMUNICATIONS) Cet appareil est conforme à la Partie 15 des directives « FCC Rules Operation » et est ainsi soumis aux conditions suivantes : cet appareil ne doit cause des interférences nuisibles, et (2) cet appareil ne doit accepter aucune interférence reçue, y compris des interférences qui pourraient nuire à...
  • Page 36 Table des matières Chapter 1. Présentation --------------------------------------------------- Introduction ----------------------------------------------------------------- Fonctionnalités ------------------------------------------------------------ Spécifications --------------------------------------------------------------- Contenu du paquet ------------------------------------------------------- Configurations système minimales ----------------------------------- Chapter 2. Installation ------------------------------------------------------ Description de l’appareil ------------------------------------------------ Installation du pilote ---------------------------------------------------- Installation du logiciel d’application (Video Grabber) -------------------- 5 Chapter 3.

  • Page 37: Introduction

    Chapitre 1. Présentation 1.1 Introduction Félicitations pour votre achat de « Video Grabber ». Le “Video Grabber”- Nouvelle génération numériseur Audio/Vidéo USB2.0 – est le compagnon idéal pour votre application audio/vidéo portative. Maintenant, grâce à des enregistrements MPEG 1/2/4 en temps réel, vous êtes en possession d’une puissante application vidéo.

  • Page 38: Spécifications

    128 Mo de RAM Win2000 SP3 / WinXP SP2 / Vista Carte son 1.5 Contenu du paquet DA-70820 USB 2.0 Audio/Video Grabber CD d’installation du logiciel de Video Grabber Logiciel d’édition VideoWorks Logiciel de gravure directe Digital Converter Guide d’utilisateur...

  • Page 39: Chapter 2. Installation

    Chapitre 2. Installation ※ Veuillez vous assurer que le port USB 2.0 de votre ordinateur est correctement installé et fonctionnement convenablement !!! (Veuillez mettre à jour votre WinXP à SP2 ou Win2000 à SP3 ou Win Vista supérieur, ainsis que le pilote hôte USB 2.0 avant l’installation pour vous assurer que le port USB 2.0 de votre ordinateur fonctionne correctement) Étapes :(1) Installation du pilote (voir 2.2.1) (2) Connexion de Video Grabber (voir 2.2.3)

  • Page 40: Installation Du Pilote

    Chapitre 2. Installation 2.2 Installation du pilote ※ Ne pas connecter Video Grabber au port USB de l’ordinateur avant l’installation du pilote 2.2.1. Veuillez insérer le CD-ROM « Multimedia Installation Kit » dans votre lecteur de CD-ROM, exécutez « E:\Video Grabber\Driver\Setup.exe » ; (en supposant que le CD-ROM est dans le lecteur E) Cliquez sur «...
  • Page 41 Chapitre 2. Installation 2.2.4. Après le redémarrage de l’ordinateur, connectez Video Grabber au port USB 2.0 de votre ordinateur ; Le système détectera un nouveau périphérique et l’installera correctement. 2.2.5. Vérifiez si le pilote du Video Grabber a été correctement installé dans votre ordinateur ;...

  • Page 42: Installation Du Logiciel D'application (Video Grabber)

    Chapitre 2. Installation 2.3 Installation du logiciel d’application (Video Grabber) 2.3.1. Veuillez insérer le CD-ROM « Multimedia Installation Kit » dans votre lecteur de CD-ROM, exécutez « E:\Video Grabber\AP software\Setup.exe » ; (en supposant que le CD-ROM est dans le lecteur E) 2.3.2.
  • Page 43 Chapitre 3. Description des fonctions de base 3.1. Lancer le programme : Veuillez cliquer sur l’icône « Video Grabber » Après le démarrage de l’application, vous pouvez visualiser la fenêtre vidéo tel qu’illustré ci-dessous. 3.2. Affichage : Déplacez le curseur de la souris dans la fenêtre d’affichage et cliquez droit, un menu contextuel s’affiche tel qu’illustré...
  • Page 44 Chapitre 3. Description des fonctions de base 3.3. Option : Après la configuration, cliquez sur « OK ». 3.3.1. General (a) Informations relatives à l'espace disque (b) Snapshot default storage path : Emplacement de sauvegarde des fichiers d'images capturées (c) Clip default storage path : Emplacement de sauvegarde des fichiers vidéo enregistrés (d) Sélectionner l’entrée video adéquate (e) Set Recording Time : configuration du temps d'enregistrement...
  • Page 45 Chapitre 3. Description des fonctions de base (a) Video Setting : sélection du format du fichier d’enregistrement MPEG-1, MPEG-2, VCD, SVCD, DVD, WMV (si vous voulez graver un DVD, sélectionnez le mode DVD) (b) Profile : configuration de Video Size, Frame Rate, Video Quality, Video Bit Rate ;...
  • Page 46 Chapitre 3. Description des fonctions de base Vous pouvez « Enregistrer », « Enregistrer tout », « Supprimer », « Supprimer tout » les fichiers d’images, le nom du fichier est “Mddhhmmssn”. : Mois (jan->1, fév->2….oct->O, nov->N, déc->D) dd : date hh : heure mm : minute ss : seconde...

  • Page 47: Hapter 4. Résolution De Problèmes

    Chapitre 4. Résolution de problèmes Q1 : Pourquoi mon système n'arrive-t-il pas à détecter Video Grabber ? A1 : (a) Assurez-vous que le périphérique USB 2.0 est activé dans les paramètres BIOS de la carte-mère. (b) Assurez-vous que votre système dispose des pilotes host USB 2.0 les plus récents Pour Win XP, mettez à...
  • Page 48 Chapitre 4. Résolution de problèmes Q7 : Comment puis-je obtenir un nombre réduit d’images supprimées pendant la capture vidéo ? La meilleure performance d’enregistrement dépend de la performance de votre système informatique, mais vous pouvez exécuter les étapes suivantes pour améliorer cette performance.
  • Page 49 Remarque Remarque: En cas d'installation incorrecte et d’utilisation inappropriée dans une zone résidentielle, le périphérique peut provoquer des interférences pour les appareils radio et autres appareils électroniques. L’utilisation correcte signifie que le périphérique est utilisé, autant que possible, avec des câbles à connecteur blindé, pour les produits réseau munis de câbles blindés de catégorie 5 et supérieur.
