- Page 1 Montageanleitung DEHNconductor-System ® -Leitung light Blitzschutz Blitzschutz...
- Page 2 Das Bauteileprogramm DEHNconductor System besteht aus der HVI -Leitung light und einem ® auf diese Leitung abgestimmten Programm mit Anschluss- und Befestigungselementen. Bei der Planung und Anwendung der HVI ® -Leitung light sind besondere Kenntnisse erforderlich. 1. Anwendung / Aufbau Die HVI ®...

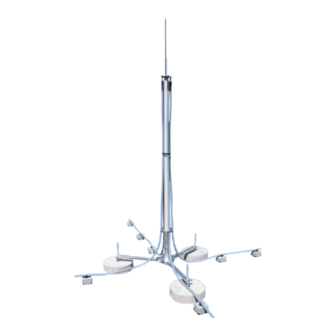

- Page 3 Beim Aufbau der Fangmaste sind die Windlastzonen und die jeweilige Anzahl der Betonsockel je Dreibeinstativ nach Tabelle 2 zu berücksichtigen. Windlastzone I + II Platzbedarf /Stativ, Länge x Breite Fangmast 50, 2,9 m 3 Stück 1180 mm x 1320 mm Art.-Nr.
- Page 4 Um einen größeren einschlaggeschützten Bereich zu erreichen und um eine günstigere Stromaufteilung (Verringerung des Stromaufteilungskoeffizienten k für die Berechnung des Trennungsabstandes “s“) zu erhalten, ist eine Seil-Überspannung, wie im Bild 1 dargestellt oder eine Vermaschung wie im Bild 1.1 empfehlenswert. Die Seil-Überspannung kann nur mit den Fangmasten 50 (Art.-Nr.
- Page 5 Detail A Detail A HVI-Leitung light Fangmast Verbindungsleitung optional Bild 1.1 Vermaschung der Fangmaste Anmerkung: Das vollständige Bauteileprogramm kann aus der Bildpreisliste P2 entnommen werden. Seite 1637_MO_1010_DE_GB_060231...
- Page 6 2. Montage Stützrohrkonstruktion Die Stützrohrkonstruktion bzw. eine Anzahl von Stützrohrkonstruktionen müssen in der Nähe der zu schützenden Einrichtung, oder verteilt auf der Dachfläche, so positioniert werden, dass In diesem sich ausgehend von der metallenen Fangspitze Anpassungsbereich für das zu schützende Objekt, oder die gesamte (fiktive Reuse) dürfen Dachfläche und für den Leitungsverlauf der keine elektrischen,...
- Page 7 Bild 4 Anschluss HVI -Leitung light an Anschlussplatte ® Für den Anschluss der HVI ® -Leitung light an die Stützrohrkonstruktion (Anschlussplatte) und an die Fangeinrichtung/Attika werden die Bauteile des Anschlusssets, Art.-Nr. 819 299, benötigt (siehe Bild 4 und Bild 9, Seite 12). Zum Aufbau der Stützrohrkonstruktion (Fangmast 50) kann als Montagehilfe die Montageanleitung Publications No.
- Page 8 4. Anschluss Leitungsende Nachfolgend werden einige Varianten von möglichen Anschlüssen an eine Fangeinrichtung/Attika gezeigt. Im Bereich des Anschlusses (Anpassungsbereich) ist entsprechend der jeweiligen Variante (Bilder 5-8) ein Anpassungsbereich um die HVI ® -Leitung light zu berücksichtigen. In diesem Bereich dürfen keine elektrischen, leitfähigen oder geerdeten Teile sein. Dies ist notwendig um den Blitzstrom sicher in die Leitung einzukoppeln. ...
- Page 9 Variante 2 Wie die Variante 1 wird auch diese Variante 2 ohne PA-Anschlusselement und damit ohne Anschluss an den Potentialausgleich ausgeführt. Nach 120 cm (vom Anschlusselement aus gemessen) wird hier ein Distanzhalter mit einer Isolierstrecke von 41 cm (Art.-Nr. 106 852) montiert. Der in Bild 6 eingezeichnete Anpassungsbereich ist einzuhalten.
- Page 10 Variante 3 Bei dieser Variante 3 wird nach 120 cm (vom Anschlusselement aus gemessen) das PA-Anschlusselement montiert und mit dem Potentialausgleich verbunden. Hierzu muss der äußere graue Mantel der ® -Leitung light entfernt werden, damit das PA-Anschlusselement den darunter liegenden schwarzen Mantel kontaktiert.
- Page 11 Variante 4 Der Fangmast wird bei der Variante 4 mit der isolierten Ableitung über die Erdeinführung direkt mit der Erdungsanlage verbunden. ® -Leitung light I Attika - Dachleitungshalter FB, Art.-Nr. 253 015 - Adapter 20 mm, Ø Art.-Nr. 253 026 Dachleitungshalter grau - Metall...
- Page 12 5. Kontaktierung Leitungsende Das Anschlusselement wird sowohl zum Anschluss an die Anschlussplatte des Stützrohres als auch zum Anschluss an die Fangeinrichtung / Attika verwendet. Entsprechend der benötigten Leitungslänge ist diese vor Ort abzulängen. Für die Kontaktierung mit dem ® Anschlusselement ist die HVI -Leitung light entsprechend Bild 9 vorzubereiten.
- Page 13 Das DEHNconductor-System ist eine abgestimmte Systemlösung. Daher dürfen nur Bauteile unseres Lieferprogramms verwendet werden. Die Gewährleistung von DEHN + SÖHNE ist gegeben, wenn für das System nur Bauteile unseres Lieferprogramms eingesetzt werden und die Anweisungen in dieser Montageanleitung eingehalten werden.
- Page 14 Blitzschutz Überspannungsschutz Arbeitsschutz DEHN + SÖHNE GmbH + Co.KG Hans-Dehn-Straße 1 Postfach 1640 92306 Neumarkt Tel. 0 91 81 / 9 06 - 0 Fax 0 91 81 / 9 06 - 100 www.dehn.de info@dehn.de...
- Page 15 Installation instructions DEHNconductor system conductor light ® Lightning Protection...
-
Page 16: Application / Structure
The DEHNconductor system programme consists of a HVI ® conductor light and a programme comprising connection and fixing elements suitable for this conductor. Special skills are required to design and use HVI ® conductors light . 1. Application / structure ®... - Page 17 When installing the air-termination masts, observe the wind load zones and the relevant number of concrete bases per tripod (see table 2). I / II Space requirements / tripod, Wind load zone length x width 3 pieces 1180 mm x 1320 mm Air-termination mast 50, 2,9 m Part No.
- Page 18 It is advisable to use spanned cables (see Fig. 1) to ensure that a larger area is protected against lightning strikes and current is distributed more efficiently (reduction of the partitioning coefficient k for calculating the separation distance “s“). This can only be achieved if air-termination masts 50 (Part No. 819 280 + 819 285) are used. An aluminium cable, Part No.
- Page 19 detail A detail A light HVI conductor light air-termination mast optional connecting cable Fig 1.1 Intermeshing of the air-termination masts Note: For the complete component range please refer to our condensed catalogue P2. Page 1637_MO_1010_DE_GB_060231...
- Page 20 2. Installation of the supporting tube construction The supporting tube construction or supporting tube pipe constructions have to be positioned adjacent to the structure to be protected or No electric, scattered over the roof area so that the object conductive or to be protected or the entire roof area and the earthed parts may HVI ®...
- Page 21 Fig. 4 Connection of the HVI conductor light to th e ® connecting plate For the connection of the HVI ® conductor light to the insulating pipe consturction (connecting plate) and the air-termination system/metal capping, the components of the connection set, Part No. 819 299, are required (see Fig.
- Page 22 4. Connection of the conductor end ® Several possibilities to connect HVI conductors light to an air-termination system/metal capping are described below. Depending on the possibility used (Fig. 5 to 8), a protection area around the HVI conductor light ® has to be observed in the connection area (adjustment range).
- Page 23 Possibility 2 No equipotential bonding connection element is required for possibility 2 and thus the conductor light is not connected to the equipotential bonding structure. A spacer with an ® insulating clearance of 41 cm (Part No. 106 852) is installed at a distance of 120 cm (measured from the connection element).
- Page 24 Possibility 3 For possibility 3, the equipotential bonding connection element is installed at a distance of 120 cm (measured from the connection element) and is connected to the equipotential bonding structure. For this purpose, the outer grey coating of the HVI ®...
- Page 25 Possibility 4 The insulated down conductor of the air-termination mast is directly connected to the earth-termination system via the earth entry rod. ® conductor light I metal capping - Roof conductor holder of type FB, Part No. 253 015 - Adapter Ø 20 mm, Part No.
- Page 26 5. Contacting of the conductor end The connection element is used for connecting the HVI conductors light to the connecting plate of ® the insulating pipe and to the air-termination system /metal capping. If required, the conductor has to be cut to length on site. The HVI conductor light has to be prepared ®...
-
Page 27: Safety Instructions
For additional information on the DEHNconductor system programme, please refer to Publication No. 151 or to our Lightning Protection catalogue. The DEHNconductor system is a well coordinated system solution. Therefore, DEHN + SOEHNE only assumes liability if components of our product range are used and these installation instructions are followed. - Page 28 Lightning Protection Surge Protection Safety Equipment DEHN + SÖHNE Hans-Dehn-Straße 1 Postfach 1640 92306 Neumarkt Tel. 0 91 81 / 9 06 - 462 Fax 0 91 81 / 9 06 - 444 www.dehn.de export@dehn.de...
