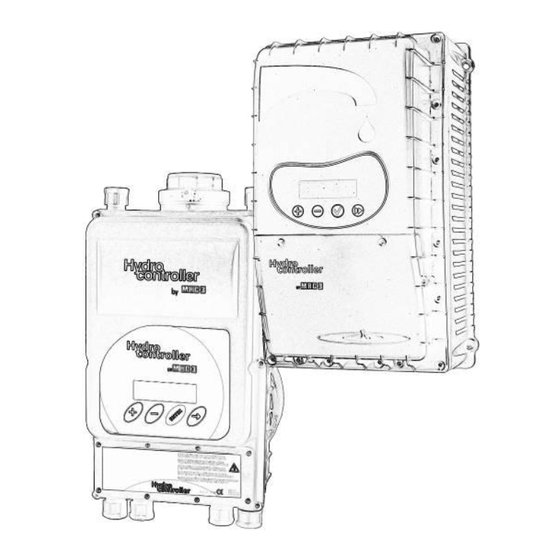

MAC3 HydroController HCW-MM Standard User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

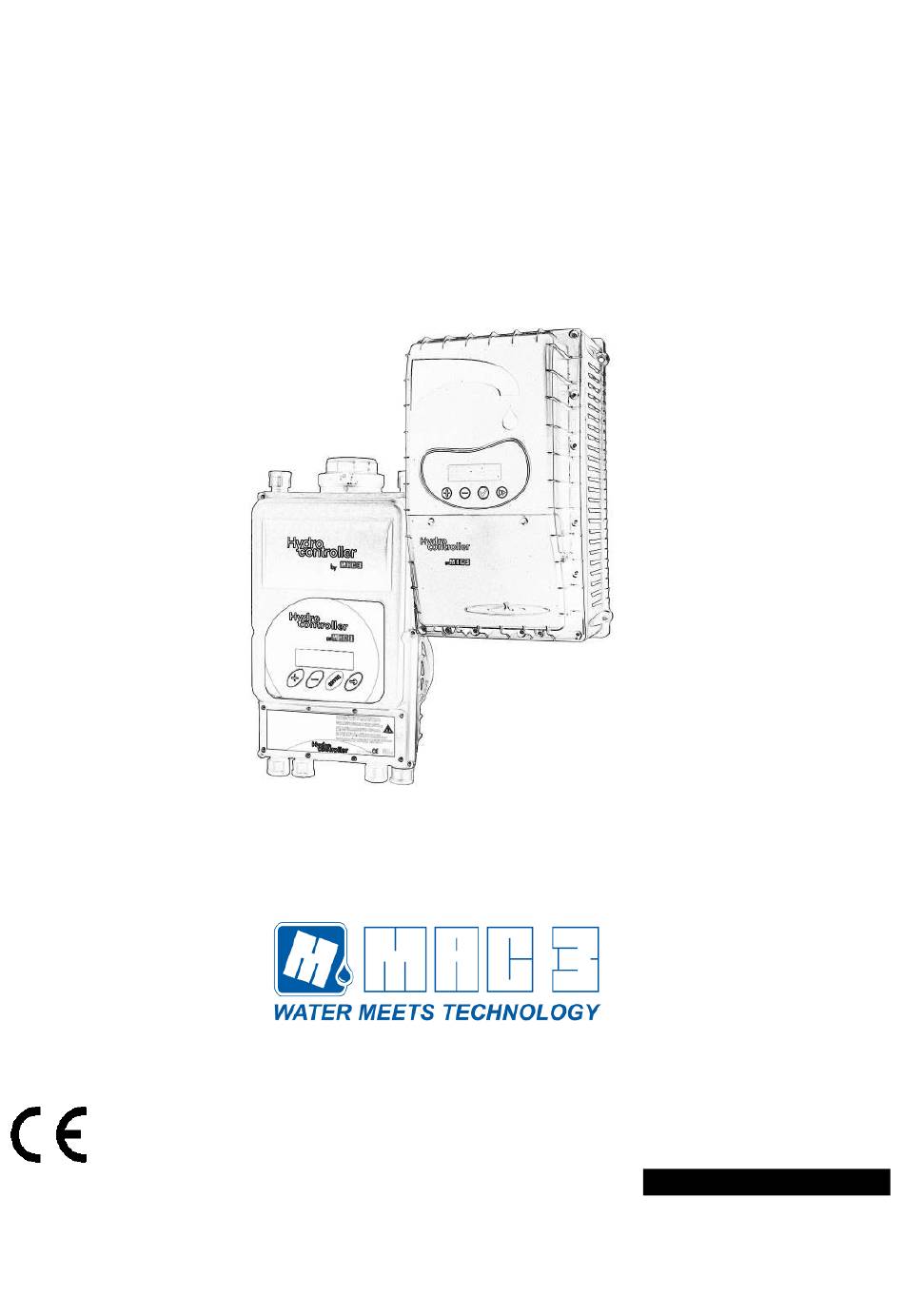

HydroController
HCW-HCA MM/MT/TT/
Standard/Advanced
(vers. Piscine/Pool)
Guida Utente
User Manual
Made in Italy
Cod. /620100011 Rev.7

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HydroController HCW-MM Standard and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MAC3 HydroController HCW-MM Standard

Summary of Contents for MAC3 HydroController HCW-MM Standard

  • Page 1 HydroController HCW-HCA MM/MT/TT/ Standard/Advanced (vers. Piscine/Pool) Guida Utente User Manual Made in Italy Cod. /620100011 Rev.7...

  • Page 2: Table Of Contents

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Avvertenze - Warning ........................ 3 Guida Rapida per messa in funzione - Start Up procedure ............ 4 Installazione Software - Software Installation ................. 4 Generalità - General Remarks ....................7 Descrizione del Prodotto - Product Description ............... 7 Condizioni di Esercizio - Usage Condition ................

  • Page 3: Avvertenze - Warning

    Mac3 non risponde di danni provocati da un uso MAC3 will not be held responsible for any improprio o proibito di HC e declina ogni damage caused by improper or prohibited use responsabilità...

  • Page 4: Guida Rapida Per Messa In Funzione - Start Up Procedure

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Guida Rapida per messa in funzione - Start Up procedure Installazione Software - Software Installation Display LCD 2x16 char Freccia di scorrimento – Seleziona il parametro da impostare; Scrolling Arrow incrementa o decrementa i valori impostati. –...
  • Page 5 Alimentare l’apparecchio e dopo 2 secondi compare la Power the HC and in 2 seconds it will be displayed. schermata di presentazione del prodotto. HC….. 11/04/17 **By MAC3 SpA** Premere il tasto + per avviare l’installazione rapida. Press + to start the procedure of installation. ...
  • Page 6 APP or the MAC3 impostato tramite APP o l’helpdesk MAC3. helpdesk. Se fosse necessario avviare l’inverter nel modo If it is necessary to start the inverter in the...

  • Page 7: Generalità - General Remarks

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Generalità - General Remarks Col presente manuale intendiamo fornire le informazioni This manual intends to provide essential information indispensabili per l’uso e la manutenzione del prodotto for the use and maintenane of the HydroController in HydroController versione piscine. pool version.

  • Page 8: Caratteristiche Tecniche - Techincal Features Mm Standard/Advanced

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Caratteristiche Tecniche - Techincal Features MM Standard/Advanced Alimentazione 230 Vca 50/60 Hz 230 Vca 50/60 Hz Monophase power supply monofase (da 170 a 270 Vca) (from 170 to 270 Vca) Vers.HC 1,5hp=1,6 KW Max Vers.HC 1,5hp=1,6 KW Max Potenza assorbita (P1) Absorbed power (P1) 230 Vac monofase...

  • Page 9: Caratteristiche Tecniche - Techincal Features Mt Standard/Advanced

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Caratteristiche Tecniche - Techincal Features MT Standard/Advanced Alimentazione 230 Vca 50/60 Hz 230 Vca 50/60 Hz Monophase power supply monofase (da 170 a 270 Vca) (from 170 to 270 Vca) Vers.HC 2hp=2,2 KW Max Vers.HC 2hp=2,2 KW Max Potenza assorbita (P1) Absorbed power (P1) Vers.HC 3hp=3,3 KW Max...

  • Page 10: Caratteristiche Tecniche - Techincal Features Tt Standard/Advanced

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Caratteristiche Tecniche - Techincal Features TT Standard/Advanced Alimentazione 400 Vac 50/60 Hz Three phase power 400 Vac 50/60 Hz (da 300 a 450 Vac) (from 300 to 450 Vac) Vers. HC 3hp = 3,3 KW Max Vers.HC 3hp = 3,3 KW Max Potenza assorbita (P1) Vers.

  • Page 11: Protezioni - Protections

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Protezioni - Protections In caso di condizioni anomale, HydroController protegge In the event of anomaly conditions HydroController l’autoclave spengendosi, ma per salvaguardare la fornitura, protects the autoclave by switching off, but to ensure effettua tentativi di ripristino automatici o programmabili. water, attempts automatic...

  • Page 12: Funzionamento Ed Impiego - Functioning And Use

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Funzionamento ed Impiego - Functioning and Use Collegamento elettrico - Electrical Connection (vers. TT) Il modello Standard viene fornito con i cavi per le The standard model is supplied with cables for connessioni. connections. Connettere il cavo di uscita (terra, terna trifase, schermo) Connect the output cable (ground, triple-phase, screen) all’elettropompa asincrona trifase configurata a stella.
  • Page 13 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Sezione cavo in funzione della lunghezza. Section cable linked to cable length. Model TT 3hp Model TT 5.5hp Model TT 7.5hp Model MT 2hp Model MT 3hp Model MM 1.5hp Model MM 2hp S mm L max mt S mm L max mt S mm...
  • Page 14  Consult the Technical Specifications for the size of the al Capitolo Dati tecnici. mains protection system. In caso di utilizzo dell’inverter con gruppi elettrogeni In case the inverter was used with generators e/o UPS contattare MAC3. and/or UPS, contact MAC3.

  • Page 15: Hc Standard Mm-Mt-Tt(5.5Hp)

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc HC Standard MM-MT-TT(5.5hp) La versione standard dei modelli HC è fornita di: The standard version of HC models is equipped with:   ingresso ON/OFF per accendere o spengere la pompa Input for external floatswitch  tramite galleggiante di minima Configurable relay that can be used as warning signal, ...

  • Page 16: Configurazione Per Galleggiante Di Minima - Configuration For Dry Running Floatswitch

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Configurazione per Galleggiante di minima - Configuration for dry running floatswitch E’ possibile utilizzare un galleggiante di minima per It’s possible to use a floatswitch for activation of the permettere l’attivazione dell’inverter funzione della inverter posizione del galleggiante. To use this function: ...

  • Page 17: Hc Advanced Mm-Mt-Tt(5.5Hp)

    Inputs for drive the pump via external control unit  Modulo Wifi per utilizzare l’inverter attraverso APP o  Wifi Module to use the inverter with APP or helpdesk helpdesk MAC3. MAC3. Per l’utilizzo della scheda d’espansione consultare To use the expansion board, refer to the appropriate l’apposito manuale.

  • Page 18: Configurazione Per Galleggiante Di Minima - Configuration For Dry Running Floatswitch

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Configurazione per Galleggiante di minima - Configuration for dry running floatswitch: E’ possibile utilizzare un galleggiante di minima per It’s possible to use a floatswitch for activation of the permettere l’attivazione dell’inverter funzione della inverter posizione del galleggiante. Per abilitare tale funzione occorre: To use this function: ...

  • Page 19: Impostazione Retrolavaggio - Backwashing Settings

    Nel modo operativo AUTOMATICO le velocità vengono In AUTOMATIC mode, the speeds are setting according stabilite secondo un piano settimanale tramite APP o to a weekly plan via APP or with the MAC3 helpdesk. l’helpdesk MAC3. Per effettuare l’operazione di retrolavaggio è necessario To active the backwash operation it is necessary to set impostare l’inverter in modalità...
  • Page 20 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Run.Mode: Custom Una volta che l’operazione di retrolavaggio è terminata, è Once the backwash operation is finished, the inverter l’inverter modo operativo necessario riportare must be set in AUTOMATIC mode as follows: AUTOMATICO, procedendo come segue: Per impostare il modo operativo automatico: To set the automatic operating mode: - Enter in the maintenance menu pressing the + key for...

  • Page 21: Menu Di Manutenzione - Maintenance Menu

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Menu di manutenzione - Maintenance Menu Per accedere al menu di manutenzione premere per 5 To access the maintenance menu, press the + button secondi il tasto + e visualizzare i parametri riportati nella for 5 seconds and display the parameters showed tabella sottostante.

  • Page 22: Ricerca Guasti E Manutenzione - Troubleshooting & Maintenance

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Ricerca Guasti e Manutenzione - Troubleshooting & Maintenance IL’Hydrocontroller garantisce la protezione della pompa ENEN The HydroController provides pump protection from da ogni tipo di anomalia comune e per salvaguardare la any type of common problems and to safeguard the water fornitura idrica effettua tentativi di ripristino automatici.
  • Page 23 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc L’inverter ha misurato Protetto per I2t -Verificare che la The drive has measured -Verify that the pump I2t protected un eccessivo pompa venga excessive power is used under the assorbimento di utilizzata nelle consumption. conditions prescribed corrente.
  • Page 24 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Manca acqua..Rilevata mancanza -Verificare presenza Lack of water found -Check for water No water acqua: acqua. Automatic reset set in presence. Nella versione HCW -Nella versione HCW factory for 5 reset -In HCW model verify la valvola di ritegno e’...

  • Page 25: Menu Esteso - Extended Menu

    Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Menu Esteso - Extended Menu IIl menu esteso permette la visualizzazione di tutti i The extended menu permits the visualization of all parametri. Questi possono essere solo visualizzati senza la parameters. These can be solely visualized without the corretta password.
  • Page 26 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc potenza module 38 Flusso Misurato Flusso misurato (unità di misura Measured Flux Measured flow (proprietary proprietaria) measurement unit) 39 Soglia Flusso Soglia di flusso minimo (solo vers. Threshold Flux Minimum flow threshold (only HCW) Set “Disable” for HCA HCW) Impostare “Escluso”...
  • Page 27 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc legata al parametro “Frequenza Max”. linked to the "Max Frequency" parameter. 71 Vel. Custom Frequenza Custom: Percentuale di Vel. Custom Frequency Custom: Percentage of velocità di pilotaggio pompa. La pump driving speed. The percentage percentuale è legata al parametro is linked to the "Max Frequency"...
  • Page 28 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc DICHIARAZIONE DI CONFORMITÀ- CONFORMITY DECLARATION Apparato - Appliance: Hydrocontroller HC Costruttore - Manufacturer: MAC 3 S.p.A. Via Maestri del lavoro, 25 50013 Campi Bisenzio (FI) Italia Il costruttore dichiara sotto la propria responsabilità che il prodotto specificato è conforme alle normative sotto riportate e soddisfa i requisiti essenziali richiesti dalle Direttive: 2014/35/UE (Materiale elettrico destinato ad essere utilizzato entro certi limiti di tensione) The manufacturer hereby declares under its own responsibility that the specified product is in compliance with the...
  • Page 29 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc...
  • Page 30 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc...
  • Page 31 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc...
  • Page 32 Istruzioni-HCMMMTTT-24082018 (Cod.620100011 Rev.7) ItaEng_pool.doc Via Maestri del Lavoro 25/27 50013 - Campi Bisenzio (FI) ITALY Tel. +39.055.88.77.672 - +39.055.88.77.372 +39.055.88.79.276 Fax. +39.055.88.77.068...
