Summary of Contents for Bresser National Geographic 9010500

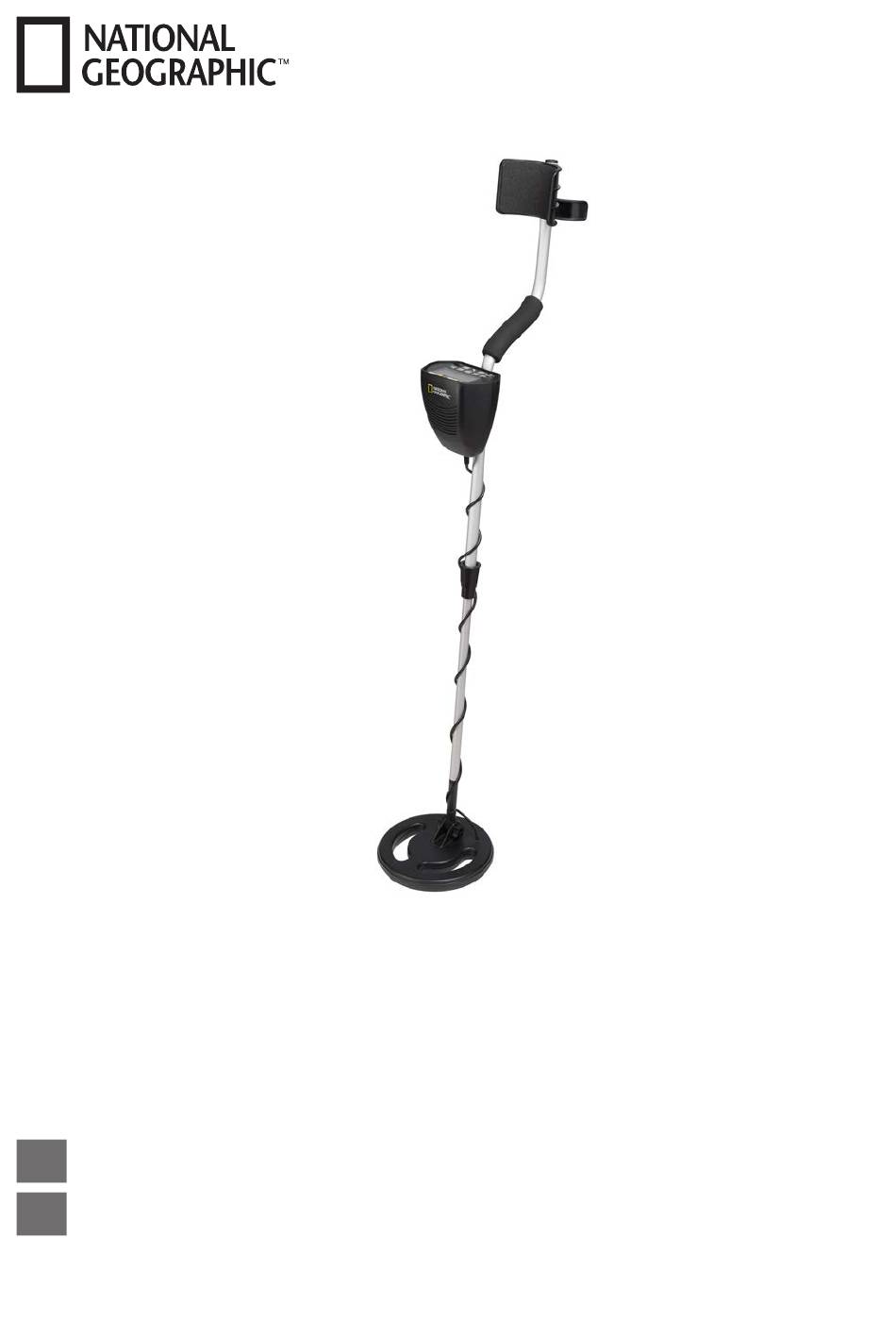

- Page 1 Metalldetektor · Metal detector · Metalldetektor Bedienungsanleitung Instruction manual...
- Page 2 (codi QR) per accedir a les versions disponibles. Deseja um manual detalhado deste produto numa determinada língua? Visite a nossa Website através da seguinte ligação (QR Code) das versões disponíveis. www.bresser.de/P9010500 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1 Impressum .............................. 4 3 Zu dieser Anleitung ............................ 4 4 Allgemeine Sicherheitshinweise........................ 5 5 Teileübersicht und Lieferumfang........................ 6 6 Terminologie .............................. 6 7 Zusammenbau .............................. 7 8 Vor der Inbetriebnahme .......................... 7 9 Stromversorgung herstellen ......................... 8 10 Bedientasten .............................. 8 11 Display-Anzeige.............................. 9 12 Eigenschaften ............................... 10 13 Bedienung .............................. 10 14 Praxis-Test .............................. 11 15 Genaue Lokalisierung des Objekts...................... 11 16 Bewegung der Suchspule.......................... 11... -
Page 4: Impressum
„Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her- steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. © 2018 Bresser GmbH Alle Rechte vorbehalten. Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B. -
Page 5: Allgemeine Sicherheitshinweise
4 Allgemeine Sicherheitshinweise GEFAHR Munitionsfunde bergen Gefahren! Sollten Sie auf Munition oder Überreste von Munition stoßen, stellen Sie bitte sofort die Grabungen ein und verständigen Sie die zuständigen Behörden. GEFAHR Gefahr eines Stromschlags! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie- ben werden. -
Page 6: Teileübersicht Und Lieferumfang
HINWEIS Gefahr von Spannungsschäden! Für Spannungsschäden in Folge falsch eingelegter Batterien übernimmt der Hersteller keine Haftung! 5 Teileübersicht und Lieferumfang Abb. 1: Teileübersicht für den Metalldetektor 1 Armstütze 2 Detektorständer 3 Obergestänge (S-Gestänge) 4 Handgriff 5 Steuergerät mit Display 6 Kopfhörerbuchse 7 Batteriefach 8 Buchse 9 Stecker... -
Page 7: Zusammenbau
RELIKT: Gegenstände die aufgrund ihres Alters interessant sein können. Relikte bestehen meistens aus Eisen, sie können aber auch aus Bronze oder Edelmetallen hergestellt sein. EISEN: Eisen ist selten ein erwünschtes Suchobjekt, da es ein häufig verwendetes, minderwertiges Metall darstellt. EISENHALTIG (FERROUS): Metalle die aus Eisen bestehen oder Eisen enthalten. DOSENVERSCHLÜSSE (PULL-TABS): Weggeworfene Verschlüsse von Getränkedosen 7 Zusammenbau Der Zusammenbau ist einfach und erfordert keine speziellen Werkzeuge. -
Page 8: Stromversorgung Herstellen
2. Sollten Fehlsignale auftreten, stellen Sie die Empfindlichkeit auf die niedrigste Stufe. Zu Beginn sollten Sie immer mit einer niedrigen Empfindlichkeitsstufe anfangen. Sobald Sie sich mit dem Ge- rät näher vertraut gemacht haben können Sie die höchste Empfindlichkeitsstufe verwenden. 3. In Bereichen die einen hohen Mineralgehalt aufweisen kann es vorkommen das Signaltöne erklin- gen auch wenn es dort kein Metall gibt. -
Page 9: Display-Anzeige
11 Display-Anzeige 1 Metallkategorien: Zeigt den durch DISC oder 2 DISC/NOTCH MIN/MAX Reichweite NOTCH erkannten oder eliminierten Metalltyp an. Starkes Signal: Pfeil erscheint konstant. Schwaches Signal: Pfeil blinkt oder erscheint nicht 3 Tiefen-Anzeige: Zeigt die eingestellte wahr- 4 Empfindlichkeitsanzeige: Stellen Sie die Emp- scheinliche Tiefe des Zielobjekts an. -
Page 10: Eigenschaften
• PULL TAB — Zeigt an, dass das Ziel wahrscheinlich ein Verschluss einer Getränkedose aus Alu- minium ist. Einige kleine Goldringe könnten sich auch in diesem Bereich befinden. • S-CAPS — zeigt an, dass das Ziel wahrscheinlich ein Flaschenverschluss aus Metall ist. Einige mittelgroße Goldringe können sich in dieser Kategorie befinden. -
Page 11: Praxis-Test
VOLUME: Lautstärke einstellen Stellen Sie die Lautstärke mit dem Lautstärkerad auf den gewünschten Wert ein. 14 Praxis-Test 1. Sie benötigen die folgenden Gegenstände: a. Einen Nagel b. Eine 50 cent Münze c. Eine große Silbermünze 2. Drücken Sie den Ein-/Ausschalter um das Gerät einzuschalten. 3. -
Page 12: Signaltöne
17 Signaltöne Das Gerät verfügt über drei Signaltöne die auf die Art des vergrabenen Objekts hinweisen. Im ALL METAL Modus wird ein einfacher Signalton wiedergegeben. Wenn Sie den Detektor auf die Modi DISC oder NOTCH einstellen, gibt das eingebaute Audio-Identifikationssystem für jede der drei Metall- kategorien einen eindeutigen Ton von sich. -
Page 13: Eg-Konformitätserklärung
21 EG-Konformitätserklärung Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und ent- sprechenden Normen ist von der Bresser GmbH erstellt worden. Diese kann auf Anfrage je- derzeit eingesehen werden. http://www.bresser.de • info@bresser.de 13 / 24... - Page 14 Contents 1 Imprint ................................ 15 3 About this Instruction Manual........................ 15 4 General safety instructions ......................... 16 5 Parts overview and scope of delivery ...................... 17 6 Terminology .............................. 17 7 Assembly............................... 18 8 Before starting operation.......................... 18 9 Setting up power supply.......................... 19 10 Control buttons............................. 19 11 Display................................ 20 12 Features................................. 21 13 Operation............................... 21 14 Practice Test .............................. 22...
-
Page 15: Imprint
Please be aware that any requests or submissions sent directly to the manufacturer cannot be processed. Errors excepted. Subject to technical modifications. © 2018 Bresser GmbH All rights reserved. Reproduction of this document, including extracts, in any form (photocopied, printed etc.) or the use and distribution of this document by electronic means (image file, website etc.) is not permitted without... -
Page 16: General Safety Instructions
4 General safety instructions DANGER Ammunition findings harbour risks! Should you encounter ammunition or remains of ammunition, please stop excavation immediatly and inform the relevant authorities. DANGER Risk of electric shock This device has electronic parts operated via a power source (power supply and/or batteries). Im- proper use of this product can cause an electric shock. -
Page 17: Parts Overview And Scope Of Delivery
NOTICE Risk of voltage damage! The manufacturer is not liable for damage related to improperly installed batteries! 5 Parts overview and scope of delivery Illustration 1: Parts overview for Metal detector 1 Armrest 2 Detector stand 3 Upper stem (S-stem) 4 Comfort Hand-grip 5 Control unit with Display 6 Headphone Jack 7 Battery compartment... -
Page 18: Assembly
IRON: Iron is rarely a desirable search object because it is a commonly used, inferior metal. FERROUS: Metals which are made of, or contain, iron. PULL-TABS: Discarded pull-tabs from beverage containers. 7 Assembly Assembly is easy and requires no special tools. 1. -
Page 19: Setting Up Power Supply
9 Setting up power supply 1. Remove the battery compartment cover. 2. Insert battery(ies) into the battery compartment. Ensure that the battery polarity (+/-) is correct. 3. Replace the battery compartment cover. 10 Control buttons Illustration 2: Control buttons 1 On / off power switch: To turn the metal de- 2 + / - buttons: Increase or decrease value. -
Page 20: Display
11 Display 1 Metal category: Shows the detected or elimin- 2 DISC/NOTCH MIN/MAX Range ated metal type by DISC or NOTCH mode. Strong signal: The arrow appears constantly. Weak signal: Arrow flashes or does not ap- pear 3 Depth indicator: Displays the probable depth 4 Sensitivity indicator: Set the sensitivity level for of the target object. -
Page 21: Features
• S-CAPS — indicates that the target is probably a metal bottle cap with whorl. Some medium sized gold rings might register in this category. • 1¢ — indicates that the target could be a penny made of copper or zinc. Some coarse gold pieces could be registered within this 1¢... -
Page 22: Practice Test
14 Practice Test 1. You need the following items: a. A nail b. A 50 cent coin c. A big silver coin 2. Press the on / off button to turn the unit on. 3. Find an area that is free of metallic objects. 4. -
Page 23: Depth Indicator
“Cd” stands for Cadmium, “Hg” stands for mercury and “Pb” stands for lead. 21 EC Declaration of Conformity Bresser GmbH has issued a "Declaration of Conformity" in accordance with applicable guidelines and corresponding standards. This can be viewed any time upon request. http:// www.bresser.de • info@bresser.de... - Page 24 (de preferencia por e-mail: service@bresseruk.com Telephone*: +44 1342 837 098 e-mail). BRESSER UK Ltd e-mail: servicio.iberia@bresser-iberia.es Unit 1 starborough Farm, Teléfono*: +34 91 67972 69 Starborough Road, Nr Marsh Green,...
