Einbau- und Bedienungsanleitung
KEMPER Rückspülautomatik Figur 712 99 001
Installation and operating instructions
KEMPER Automatic Backwash Figure 712 99 001
1. Anwendungsbereich
Die KEMPER Rückspülautomatik ist eine vollautomatische, elektronische Rückspülsteuerung für die Filter Modul F
und DMF.
Versorgungsspannung: 230 V / 50 Hz
Betriebsspannung: 6,0 V DC
Schutzart: IP 21
Temperaturbereich: 0 - 40 °C
Batterie: 4 x LR 06-AA
Leistung: max. 8 W
Gerät vor Feuchtigkeit schützen!
1. Scope of application
The KEMPER automatic backwash is a fully automatic, electronic backwash controller for the filter modules F and DMF.
Supply voltage: 230 V / 50 Hz
Operating voltage: 6.0 V DC
Enclosure protection class: IP 21
Temperature range: 0 - 40 °C
Battery: 4 x LR 06-AA
Power: max. 8 W
Protect the device from moisture!
2. Montage
1. Den Wandhalter mit der Rückseite gegen die Wand halten.
2. Durch die Befestigungslaschen Bohrlöcher anzeichnen (Abb.1).
3. Löcher bohren und dübeln.
4. Wandhalter an den Befestigungslaschen verschrauben (Abb. 2).
5. Ablauftrichter mit dem Abfluss verbinden (z.B. HT-Rohr DN50).
6. Wasserzuleitung absperren.
7. Am Rückspülfilter schwarze Kunststofftülle des Kugelhahns demontieren.
8. Panzerschlauch montieren. Überwurfmuttern an den Schlauchenden handfest anziehen.
9. Batterien montieren, siehe "Austausch Batterien".
- 1 -

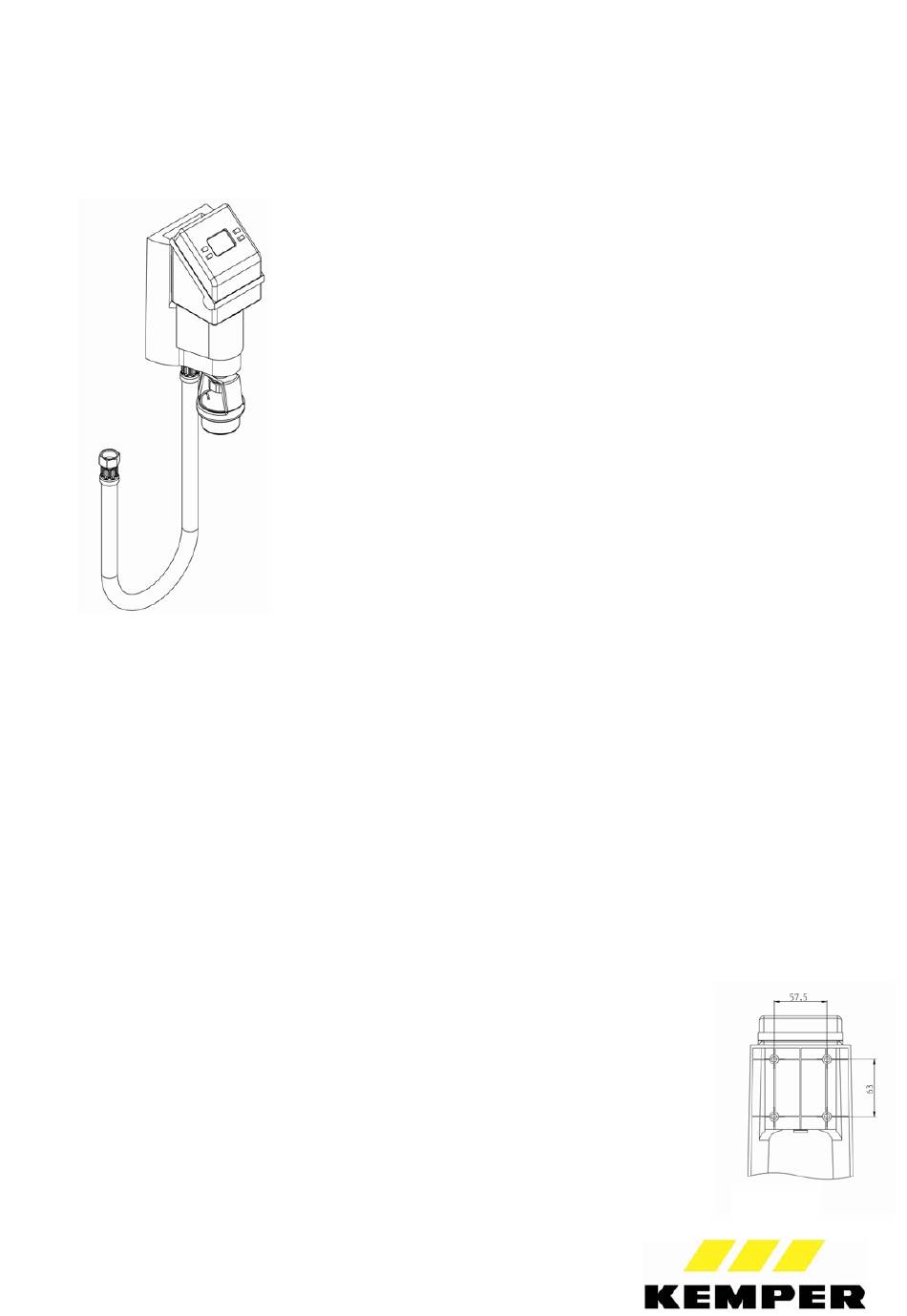

Abb. 1
Pic. 1
Advertisement
Table of Contents
Related Manuals for Kemper 712 99 001
Summary of Contents for Kemper 712 99 001
- Page 1 Leistung: max. 8 W Gerät vor Feuchtigkeit schützen! 1. Scope of application The KEMPER automatic backwash is a fully automatic, electronic backwash controller for the filter modules F and DMF. Supply voltage: 230 V / 50 Hz Operating voltage: 6.0 V DC Enclosure protection class: IP 21 Temperature range: 0 - 40 °C...
- Page 2 10. Kupplungsscheibe auf der Wandhalterung montieren und einrasten lassen (Abb. 3). Auf die richtige Position achten! 11. Rückspülautomatik von oben in die Führungsschienen (Abb.4) an der Abdeckung einschieben und einrasten lassen (Abb. 5). 12. Kugelhahn des Rückspülfilters öffnen. 13. Inbetriebnahme durch Druck der Taste "OK" um den Kugelhahn der Rückspülautomatik zu schließen. 14.
- Page 3 Manuelle Rückspülung: Diese Funktion dient dazu, einen manuellen Rückspülvorgang einzuleiten. Drücken Sie eine beliebige Taste. Das Menü erscheint. Drücken Sie die Taste "Ok", damit die Rückspülung erfolgt. Die manuelle Rückspülung kann nicht vorgenommen werden, wenn die Batteriespannung zu niedrig ist (akustisches Signal und Anzeige im Display).
- Page 4 8. Spare parts / Accessories - The automatic backwash is factory supplied with a grid-independent power supply. The mains plug 12100 712 99 002 is optionally available for external power supply. Gebr. Kemper GmbH + Co. KG Metallwerke Harkortstr. 5 D-57462 Olpe Tel.
