Moeller ZB12 Series Hardware And Engineering

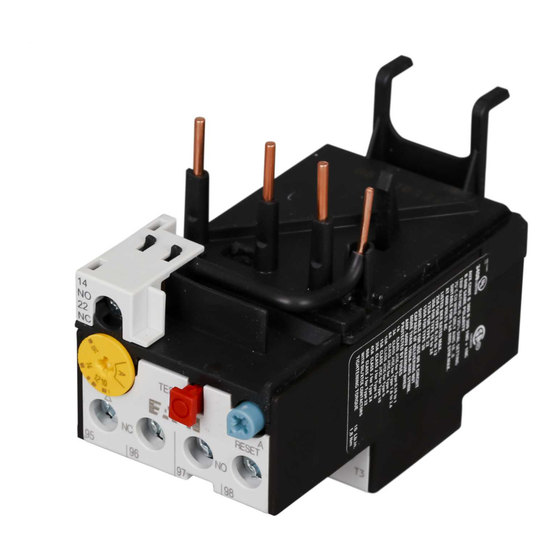

Motor-protective relays, overload monitoring of eex e motors
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

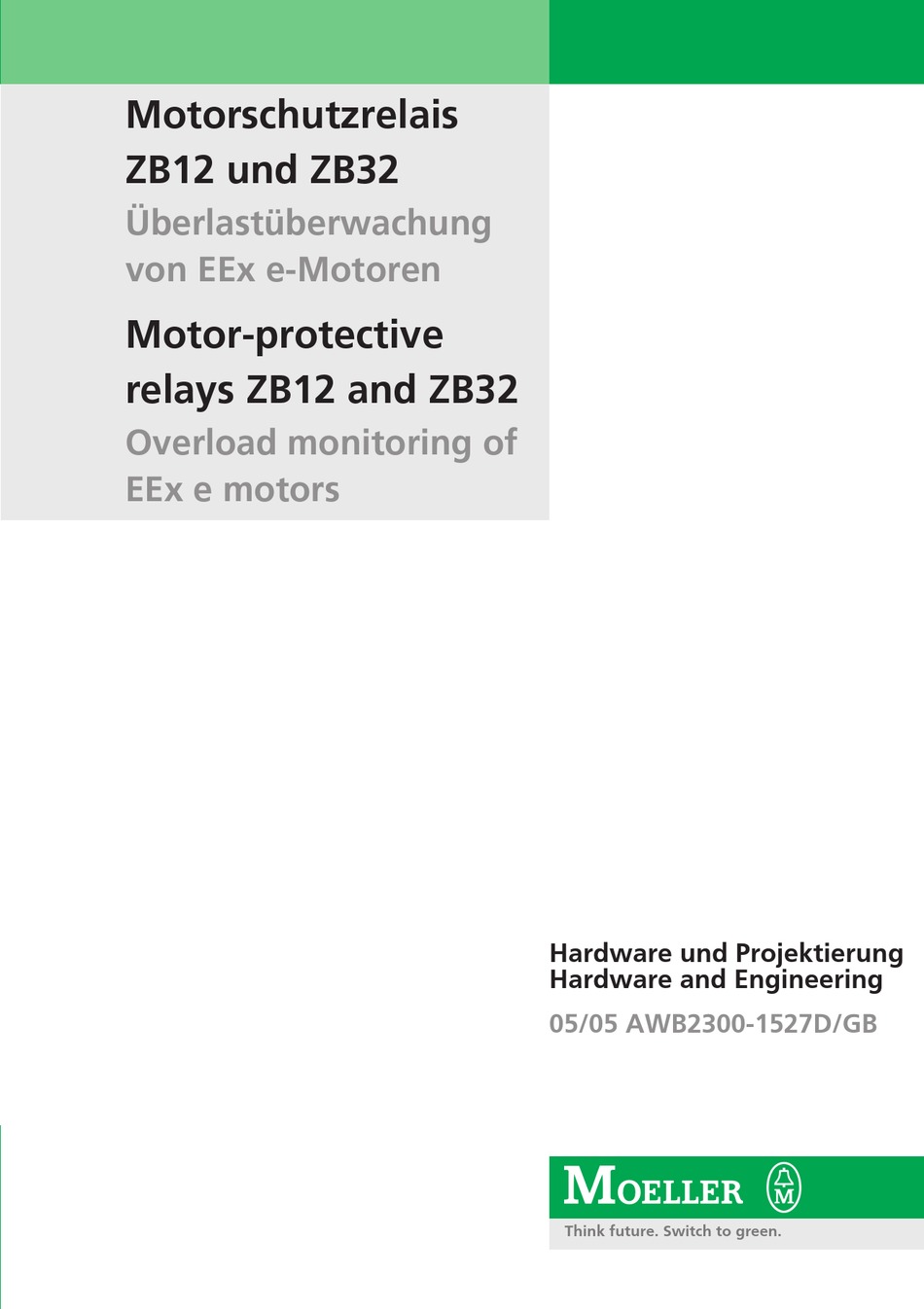

Motorschutzrelais
ZB12 und ZB32
Überlastüberwachung
von EEx e-Motoren
Motor-protective
relays ZB12 and ZB32
Overload monitoring of
EEx e motors
Hardware und Projektierung
Hardware and Engineering
05/05 AWB2300-1527D/GB
A
T hink future. Switch to green.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZB12 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Moeller ZB12 Series

Summary of Contents for Moeller ZB12 Series

  • Page 1 Motorschutzrelais ZB12 und ZB32 Überlastüberwachung von EEx e-Motoren Motor-protective relays ZB12 and ZB32 Overload monitoring of EEx e motors Hardware und Projektierung Hardware and Engineering 05/05 AWB2300-1527D/GB T hink future. Switch to green.
  • Page 2 No part of this manual may be reproduced in any form (printed, photocopy, microfilm or any otherprocess) or processed, duplicated or distributed by means of electronic systems without written permission of Moeller GmbH, Bonn. Subject to alterations without notice. Printed on bleached cellulose.
  • Page 3 Warnung! Warning! Gefährliche Dangerous elektrische electrical voltage! Spannung! Vor Beginn der Installationsarbeiten Before commencing the installation • Gerät spannungsfrei schalten. • Disconnect the power supply of the device. • Gegen Wiedereinschalten sichern. • Ensure relosing interlock that devices cannot be accidentally restarted. •...
  • Page 4 05/05 AWB2300-1527D/GB Überblick/Overview Motorschutzrelais ZB12 und ZB32 Überlastüberwachung von EEx e-Motoren ZB12 and ZB32 motor-protective relays Overload monitoring of EEx e motors Anhang/Appendix...

  • Page 5: Table Of Contents

    05/05 AWB2300-1527D/GB Inhalt Zu diesem Handbuch Zielgruppe Abkürzungen und Symbole Änderungsprotokoll Motorschutzrelais ZB12 und ZB32 Vorwort Geräteübersicht Gerätebeschreibung – Überlastschutz mit Bimetallrelais – Strombereiche der Motorschutzrelais – Temperaturkompensation – Phasenausfall – Wiedereinschaltung – Testfunktion Projektierung Überlastüberwachung von Motoren im EEx e-Bereich Einstellung der Überstromschutzeinrichtung –...
  • Page 6 05/05 AWB2300-1527D/GB Inhalt Anhang/Appendix Typenschilder/Rating plates – Motorschutzrelais/Overload relay ZB12 und/and ZB32 Auslösekennlinien/ Tripping characteristics – ZB12-0,16 und/and ZB32-0,16 – ZB12-0,24 und/and ZB32-0,24 – ZB12-0,4 und/and ZB32-0,4 – ZB12-0,6 und/and ZB32-0,6 – ZB12-1 und/and ZB32-1 – ZB12-1,6 und/and ZB32-1,6 – ZB12-2,4 und/and ZB32-2,4 –...

  • Page 7: Zu Diesem Handbuch

    05/05 AWB2300-1527D/GB Zu diesem Handbuch Das vorliegende Handbuch gilt für die Motorschutzrelais ZB12 und ZB32. Dieses Handbuch beschreibt die Überlastüberwachung zum Schutz von EEx e-Motoren in explosiongefährdeten Berei- chen. Zielgruppe Dieses Handbuch richtet sich an Fachpersonal, das die Motorschutzrelais installiert, in Betrieb nimmt und wartet. Abkürzungen und Symbole In diesem Handbuch werden Abkürzungen und Symbole eingesetzt, die folgende Bedeutung haben: EEx e...

  • Page 8: Änderungsprotokoll

    05/05 AWB2300-1527D/GB Zu diesem Handbuch Warnung! warnt vor schweren Sachschäden und schweren Verletzungen oder Tod. Für eine gute Übersichtlichkeit finden Sie auf den linken Seiten im Kopf die Kapitelüberschrift und auf den rechten Seiten den aktuellen Abschnitt, Ausnahmen sind Kapitel- anfangsseiten und leere Seiten am Kapitelende.

  • Page 9: Motorschutzrelais Zb12 Und Zb32

    05/05 AWB2300-1527D/GB Motorschutzrelais ZB12 und ZB32 Vorwort Für den Schutz von Motoren in explosionsgefährdeten Bereichen gelten zusätzlich zu den Vorschriften nach EN 60079-14 und VDE 0165 Teil 1 separate Vorschriften für die entsprechenden Zündschutzarten. Für Motoren in der Zündschutzart „e“ „Erhöhte Sicherheit“ verlangt die Vorschrift EN 50019 zusätzliche Maßnahmen.

  • Page 10: Gerätebeschreibung

    05/05 AWB2300-1527D/GB Motorschutzrelais ZB12 und ZB32 Abbildung 2: Motorschutzrelais ZB32 Gerätebeschreibung Überlastschutz mit Bimetallrelais Die Motorschutzrelais ZB12 und ZB32 sind dreipolige elek- tromechanische Motorschutzrelais mit Bimetallen. Sie sind zur Überwachung von Gleich- und Wechselstrom geeignet. Die Motorschutzrelais ZB12 und ZB32 sind als Direktanbau an die Schütze DIL einsetzbar.

  • Page 11: Strombereiche Der Motorschutzrelais

    05/05 AWB2300-1527D/GB Gerätebeschreibung L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Abbildung 3: Schaltbild eines Motorabganges mit Motorschutzrelais Sicherung Motorschutzrelais Motorschütz Motor Strombereiche der Motorschutzrelais Die Z-Relais werden mit Hilfe einer Strom-Einstellscheibe auf den Motornennstrom eingestellt. Mit verschiedenen Typen können Motoren von 0,1 bis 32 A Motornennstrom überwacht werden.
  • Page 12 05/05 AWB2300-1527D/GB Motorschutzrelais ZB12 und ZB32 Tabelle 1: Strombereiche ZB12 Relais Strombereich I [A] ZB12-0,16 0,1 bis 0,16 ZB12-0,24 0,16 bis 0,24 ZB12-0,4 0,24 bis 0,4 ZB12-0,6 0,4 bis 0,6 ZB12-1,0 0,6 bis 1,0 ZB12-1,6 1,0 bis 1,6 ZB12-2,4 1,6 bis 2,4 ZB12-4 2,4 bis 4,0 ZB12-6...

  • Page 13: Temperaturkompensation

    05/05 AWB2300-1527D/GB Gerätebeschreibung Temperaturkompensation Zwei Parameter beeinflussen die Ausbiegung der Bimetalle. Zum einen ist das die Wärme, die proportional zum flie- ßendem Strom erzeugt wird und zum anderen ist das der Einfluss der Umgebungstemperatur. Der Einfluss der Umgebungstemperatur wird mit Hilfe eines zusätzlichen Bimetalls, das nicht vom Motorstrom durch- flossen wird, im Temperaturbereich –5 °C bis +55 °C konti- nuierlich durch Korrektur des Auslöseweges selbsttätig...

  • Page 14: Wiedereinschaltung

    05/05 AWB2300-1527D/GB Motorschutzrelais ZB12 und ZB32 Soll mit einem ZB12 oder ZB32 Relais ein Wechselstrom- motor oder ein Gleichstrommotor überwacht werden, muss der Strom über alle drei Strombahnen geführt werden, um Frühauslösungen zu vermeiden. Abbildung 5: Verdrahtung der Motorschutzrelais für den Schutz von Wechselstrom- oder Gleichstrommotoren (Reihenschaltung der Bimetallauslöser) (a Abschnitt „Auslösekennlinien“...

  • Page 15: Testfunktion

    05/05 AWB2300-1527D/GB Gerätebeschreibung Testfunktion Durch eine zusätzliche Testtaste kann die Funktionstüchtig- keit der Hilfsschalter kontrolliert werden. Hierbei hat die Testtaste eine Doppelfunktion: • Das Drücken der Testtaste öffnet den Öffner 95-96. Nach dem Loslassen fällt der Öffner wieder zurück. Diese Funktion kann zum manuellen Ausschalten des Motors genutzt werden.
  • Page 16 05/05 AWB2300-1527D/GB...

  • Page 17: Projektierung

    05/05 AWB2300-1527D/GB Projektierung Überlastüberwachung von Durch besondere konstruktive Maßnahmen erreicht man bei Motoren im EEx e-Bereich Motoren die Zündschutzart EEx e. Die Motoren werden auf Basis der höchst zulässigen Oberflächentemperaturen Temperaturklassen zugeordnet. Zusätzlich wird die Erwär- mungszeit t und das Verhältnis Anlaufstrom zu Nennstrom bestimmt und auf dem Motor angegeben.

  • Page 18: Kurzschlussschutz Der Motorschutzrelais

    05/05 AWB2300-1527D/GB Projektierung Beispiel: I = 6, t = 10 s 7 8 9 10 Abbildung 6: Auslösekennlinie des Motorschutzrelais Der Motor wird zuverlässig geschützt. Kurzschlussschutz der Motorschutzrelais Der Kurzschlussschutz der Motorschutzrelais wird durch Sicherungen realisiert. Bei Direktanbau an ein Schütz wird die Vorsicherung des Schützes für die entsprechende Zuord- nungsart mit berücksichtigt.
  • Page 19 05/05 AWB2300-1527D/GB Einstellung der Über- stromschutzeinrichtung Tabelle 3: ZB12 in Direktanbau Schütz Sicherung gG/gL [A] Bemessungs- Zuordnungsart Zuordnungsart kurzschlussstrom „1“ „2“ [kA] ZB12-0,16 DILM7 DILM9 ZB12-0,24 DILM12 ZB12-0,4 DILM15 ZB12-0,6 ZB12-1,0 ZB12-1,6 ZB12-2,4 ZB12-4 ZB12-6 ZB12-10 ZB12-12 ZB12-16 1) nach IEC/EN 60947...
  • Page 20 05/05 AWB2300-1527D/GB Projektierung Tabelle 4: ZB32 in Direktanbau oder Einzelaufstellung Schütz Sicherung gG/gL [A] Bemessungs- Zuordnungsart Zuordnungsart kurzschlussstrom „1“ „2“ [kA] ZB32-0,16 DILM17 DILM25 ZB32-0,24 DILM32 ZB32-0,4 ZB32-0,6 ZB32-1,0 ZB32-1,6 ZB32-2,4 ZB32-4 ZB32-6 ZB32-10 ZB32-16 ZB32-24 ZB32-32 1) nach IEC/EN 60947...

  • Page 21: Zulassungen

    05/05 AWB2300-1527D/GB Zulassungen Zulassungen Die Motorschutzrelais ZB12 und ZB32 sind nach der Vorschrift IEC EN 60947 Niederspannungsschaltgeräte gebaut und erfüllen die Forderungen nach der Richtlinie 94/9/EG (ATEX 100a) zum Schutz von EEx e-Motoren. Außerdem können nach EN 50281-1-1 und EN 50281-1-2 Motoren in den Zonen 21 und 22 (Bereiche mit brennbarem Staub) geschützt werden.
  • Page 22 05/05 AWB2300-1527D/GB...

  • Page 23: Installation

    05/05 AWB2300-1527D/GB Hinweise zur Installation Installation Hinweise zur Installation Bei der mechanischen und elektrischen Installation ist die entsprechende Montageanweisung zu beachten. Die Monta- geanweisung ist auf der Innenseite der Kartonverpackung aufgedruckt. ZB12, ZB32: AWA2300-2114 Warnung! Für den Explosionsschutz ist nur ein manuelles Rück- setzen/Einschalten nach Abkühlung der Bimetalle oder ein automatisches Zuschalten über eine Steuerungsverriege- lung zum Motor bzw.
  • Page 24 05/05 AWB2300-1527D/GB Installation L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Abbildung 7: Schaltung verhindert automatischen Wiederanlauf F1 Sicherung F2 Motorschutzrelais K1M Leistungsschütz M1 Motor Die Selbsthaltung des Leistungsschützes K1M verhindert einen automatischen Wiederanlauf.

  • Page 25: Geräte Montieren

    05/05 AWB2300-1527D/GB Geräte montieren Geräte montieren Die Motorschutzrelais ZB12 und ZB32 können direkt am Schütz montiert werden. Das ZB32 kann zusätzlich in Kombination mit der Einzelauf- stellung einzeln eingesetzt werden. Tabelle 5: Direktanbau Schütz Motorschutzrelais DILM7, DILM9, DILM12, DILM15 ZB12-... DILM17, DILM25, DILM32 ZB32-...
  • Page 26 05/05 AWB2300-1527D/GB Installation Die Einzelaufstellung ZB32-XEZ kann auf einer Hutschiene oder direkt auf der Montageplatte montiert werden. Tabelle 7: Maße zur Montage ZB32-XEZ Bohrmaße (B x H) [mm] 35 x 75 Schraube [mm] 2 x (M4 x 12) Verdrahten Sie die Motorleitungen 1h/H Abbildung 9: Hauptstromverdrahtung Folgende Leitungsquerschnitte sind möglich.
  • Page 27 05/05 AWB2300-1527D/GB Geräte montieren Tabelle 8: Leitungsquerschnitte Hauptstrombahnen Hilfsstrom- bahnen ZB12 ZB32 95-96 97-98 1 x (1 – 6) 1 x (1– 6) 1 x (0,75 – 4) 2 x (1– 6) 2 x (1– 6) 2 x (0,75 – 4) 1 x (1–...
  • Page 28 05/05 AWB2300-1527D/GB...

  • Page 29: Geräte Betreiben

    05/05 AWB2300-1527D/GB Einstellungen Geräte betreiben Einstellungen Vor der Erstinbetriebnahme des Motorschutzrelais muss der Motornennstrom mit Hilfe einer Stromeinstellscheibe am Relais eingestellt werden (a Tabelle 1 und Tabelle 2, Seite 8). Vorsicht! Bei einem kühlen Aufstellungsort des Motorschutzrelais (z. B. -5 °C) und einem warmen Aufstellungsort des Motors (z.

  • Page 30: Test

    05/05 AWB2300-1527D/GB Geräte betreiben Test Die Motorschutzrelais ZB12 und ZB32 sind mit einer Taste Test versehen, in der eine Doppelfunktion integriert ist. TEST NO 97 NC 95 NO 98 NC 96 Abbildung 11: Schaltmöglichkeiten der Taste Test Ein Drücken der Taste hat das Öffnen des Hilfskontaktes 95-96 zur Folge und kann zum Abschalten des Schützes genutzt werden.
  • Page 31 05/05 AWB2300-1527D/GB Contents About this manual Target group Abbreviations and symbols Modification index ZB12 and ZB 32 overload relays Preface Overview of the devices Device description – Overload protection relays with bimetallic release – Current ranges of the motor-protective relays –...
  • Page 32 05/05 AWB2300-1527D/GB Contents Anhang/Appendix Typenschilder/Rating plates – Motorschutzrelais/Overload relay ZB12 und/and ZB32 Auslösekennlinien/ Tripping characteristics – ZB12-0,16 und/and ZB32-0,16 – ZB12-0,24 und/and ZB32-0,24 – ZB12-0,4 und/and ZB32-0,4 – ZB12-0,6 und/and ZB32-0,6 – ZB12-1 und/and ZB32-1 – ZB12-1,6 und/and ZB32-1,6 – ZB12-2,4 und/and ZB32-2,4 –...

  • Page 33: About This Manual

    05/05 AWB2300-1527D/GB About this manual This manual applies to the motor-protective relays ZB12 and ZB32. It describes the overload monitoring system for the protection of motors operating in potentially explosive atmospheres EEx e areas. Target group This manual addresses special personnel who install, commission and service the motor-protective relay.

  • Page 34: Modification Index

    05/05 AWB2300-1527D/GB About this manual Warning! Warns of the risk of heavy material damage and of serious or lethal injury. The chapter title in the header on the left side and the title of the current topic on the right side provide you with a good overview of this documentation.

  • Page 35: Zb12 And Zb 32 Overload Relays

    05/05 AWB2300-1527D/GB ZB12 and ZB 32 overload relays Preface In addition to the type of protection specified in the standards EN 60079-14 and VDE 0165 Part 1, further provisions have been made to ensure the safety from ignition for motors operated in potentially explosive atmospheres. EN 50019 demands additional measures for operating motors with "increased safety"...

  • Page 36: Device Description

    05/05 AWB2300-1527D/GB ZB12 and ZB 32 overload relays Figure 2: ZB32 overload relay Device description Overload protection relays with bimetallic release The overload relays ZB12 and ZB32 are 3-pole electromechanical motor-protective relays and are equipped with bimetallic releases. They are suitable for monitoring direct (DC) and alternating (AC) current.

  • Page 37: Current Ranges Of The Motor-Protective Relays

    05/05 AWB2300-1527D/GB Device description thus indirectly switch off the current flow to the monitored motor. L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Figure 3: Circuit diagram of a motor tap with motor-protective relay Fuse Motor-protective relay Motor contactor Motor Current ranges of the motor-protective relays The rated motor current is set on the Z relays by means of a...
  • Page 38 05/05 AWB2300-1527D/GB ZB12 and ZB 32 overload relays Table 1: ZB12 relay current ranges Type Current range I [A] ZB12-0,16 0.1 to 0.16 ZB12-0,24 0.16 to 0.24 ZB12-0,4 0.24 to 0.4 ZB12-0,6 0.4 to 0.6 ZB12-1,0 0.6 to 1.0 ZB12-1,6 1.0 to 1.6 ZB12-2,4 1.6 to 2.4...

  • Page 39: Temperature Compensation

    05/05 AWB2300-1527D/GB Device description Temperature compensation Two parameters influence the deflection of the bimetallic releases. There is for one the heat which is generated in proportion to the current flow, and secondly, the influence of the ambient temperature. The influence of the ambient temperature is automatically compensated within a temperature range from -5 °C to +55 °C by means of an additional current-free bimetallic release that continuously corrects the tripping range.

  • Page 40: Reset

    05/05 AWB2300-1527D/GB ZB12 and ZB 32 overload relays When a ZB12 or ZB32 relay is to be used for monitoring an AC or DC motor, the current must flow across all three current paths in order to avoid early tripping. Figure 5: Wiring of the motor-protective relay for the protection of AC or DC motors (bimetallic release switched in series) (a Section "Tripping characteristics"...

  • Page 41: Test Function

    05/05 AWB2300-1527D/GB Device description Test function The function of the auxiliary contacts can be verified by means of an additional test button that has a dual function: • Pressing the test button will open the break contact (NC) 95-96. The open contact will return to the closed position as soon as the button is released.
  • Page 42 05/05 AWB2300-1527D/GB...

  • Page 43: Configuration

    05/05 AWB2300-1527D/GB Configuration Monitoring overload of EEx e type of protection is achieved on motors by special motors in the EEx e area constructive measures. The motors are assigned according to the highest permissible surface temperature classes. The temperature rise time t and the ratio between startup current and rated current I are calculated also and...

  • Page 44: Short-Circuit Protection Of The Motor-Protective Relays

    05/05 AWB2300-1527D/GB Configuration Example: I = 6, t = 10 s 7 8 9 10 Figure 6: Tripping characteristics of the motor-protective relay The motor is reliably protected. Short-circuit protection of the motor-protective relays The motor-protective relays are short-circuit protected by means of fuses.
  • Page 45 05/05 AWB2300-1527D/GB Adjusting the overload current protection Table 3: ZB12 direct mounting Contactor Fuse gG/gL [A] Rated short-circuit relay Type of Type of current assignment "1" assignment "2" [kA] ZB12-0,16 DILM7 DILM9 ZB12-0,24 DILM12 ZB12-0,4 DILM15 ZB12-0,6 ZB12-1,0 ZB12-1,6 ZB12-2,4 ZB12-4 ZB12-6 ZB12-10...
  • Page 46 05/05 AWB2300-1527D/GB Configuration Table 4: Direct mounting or individual installation of the ZB32 Contactor Fuse gG/gL [A] relay Type of Type of assignment "1" assignment "2" ZB32-0,16 DILM17 DILM25 ZB32-0,24 DILM32 ZB32-0,4 ZB32-0,6 ZB32-1,0 ZB32-1,6 ZB32-2,4 ZB32-4 ZB32-6 ZB32-10 ZB32-16 ZB32-24 ZB32-32 1) to IEC/EN 60947...

  • Page 47: Approvals

    05/05 AWB2300-1527D/GB Approvals Approvals The ZB12 and ZB32 overload relays are manufactured conform to the IEC EN 60947 low-voltage switchgear standards and comply with the demands of the 94/9/EC (ATEX 100a) directive for the protection of EEx e-motors. Furthermore, motors in zones 21 and 22 (areas with combustible dusts) can be protected conform to EN 50281-1-1 and EN 50281-1-2.
  • Page 48 05/05 AWB2300-1527D/GB...

  • Page 49: Installation

    05/05 AWB2300-1527D/GB Notes on installation Installation Notes on installation The mechanical and electrical installation instructions must be observed. The installation instructions are printed on the inside of the cardboard packaging. ZB12, ZB32: AWA2300-2114 Warning! To ensure explosion-proof operation, the motor-protective relay may only be reset/switched on manually, or automatically via a control interlock circuit for the motor or electrical machinery, after the bimetallic release has...
  • Page 50 05/05 AWB2300-1527D/GB Installation L1 L2 L3 (Q11/1) -S11 -Q11 -Q11 U V W Figure 7: The circuit prevents an automatic restart. Fuse Motor-protective relay K1M Contactor relay M1 Motor The latching function of the K1M contactor relay prevents an automatic restart.

  • Page 51: Mounting The Devices

    05/05 AWB2300-1527D/GB Mounting the devices Mounting the devices The ZB12 and ZB32 overload relays can be mounted directly on the contactor. The ZB32 can additionally be used in combination with an individual mounting. Table 5: Direct mounting Contactor relay Motor-protective relay DILM7, DILM9, DILM12, DILM15 ZB12-...
  • Page 52 05/05 AWB2300-1527D/GB Installation The individually mounted ZB32-XEZ can be mounted on a top-hat rail or directly on a mounting plate. Table 7: Mounting dimensions ZB32-XEZ Bore dimensions (W x H) 35 x 75 [mm] Screw [mm] 2 x (M4 x 12) Wire the motor cables 1h/H Figure 9: Mains wiring...
  • Page 53 05/05 AWB2300-1527D/GB Mounting the devices Table 8: Conductor cross-sections Mains circuit Auxiliary voltage circuit ZB12 ZB32 95-96 97-98 1 x (1– 6) 1 x (1– 6) 1 x (0.75 – 4) 2 x (1– 6) 2 x (1– 6) 2 x (0.75 – 4) 1 x (1–...
  • Page 54 05/05 AWB2300-1527D/GB...

  • Page 55: Operating The Devices

    05/05 AWB2300-1527D/GB Settings Operating the devices Settings Prior to initial commissioning, the rated motor current must be set on the motor-protective relay by means of the current dial (a table 1 and table 2, page 34). Caution! If the overload relay is installed at a cool location (e.g.

  • Page 56: Test

    05/05 AWB2300-1527D/GB Operating the devices Test The motor-protective relays ZB12 and ZB32 are equipped with a test button that has an integral dual function. TEST NO 97 NC 95 NO 98 NC 96 Figure 11: Switching options of the test button The auxiliary contact 95-96 is opened by pressing the button, and can thus be used to switch off the contactor relay.

  • Page 57: Typenschilder/Rating Plates

    05/05 AWB2300-1527D/GB Anhang/Appendix Typenschilder/Rating Motorschutzrelais/Overload relay ZB12 und/and ZB32 plates imp 6000 V "1" A gL e 690 V h "2" Normal Test AC–15 220/240 380/415 500Vh 95–96: 0,8 A 97–98: 0,5 A imp 6000 V th 6 A II(2)GD 0102 PTB 04 ATEX 3022 A014079...
  • Page 58 05/05 AWB2300-1527D/GB Anhang/Appendix Tabelle/Table 9: Werte der einzelnen Typen/Values of the various types ZB12-0,16 0.1 – 0.16 A ZB12-0,24 0.16 – 0.24 A ZB12-0,4 0.24 – 0.4 A ZB12-0,6 0.4 – 0.6 A ZB12-1 0.6 – 1 A ZB12-1,6 1 – 1.6 A ZB122,4 1.6 –...

  • Page 59: Auslösekennlinien/Tripping Characteristics

    05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics Auslösekennlinien/ Tripping characteristics...

  • Page 60: Zb12-0,16 Und/And Zb32-0,16

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-0,16 und/and ZB32-0,16 Bereich/Range 0.1 – 0.16 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 17.5 7.2 x I...
  • Page 61 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 13: ZB12-0,16 und/and ZB32-0,16...

  • Page 62: Zb12-0,24 Und/And Zb32-0,24

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-0,24 und/and ZB32-0,24 Bereich/Range 0.16 – 0.24 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 13.5 7.2 x I...
  • Page 63 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 14: ZB12-0,24 und/and ZB32-0,24...

  • Page 64: Zb12-0,4 Und/And Zb32-0,4

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-0,4 und/and ZB32-0,4 Bereich/Range 0.24 – 0.4 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 23.5 13.5...
  • Page 65 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 15: ZB12-0,4 und/and ZB32-0,4...

  • Page 66: Zb12-0,6 Und/And Zb32-0,6

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-0,6 und/and ZB32-0,6 Bereich/Range 0.4 – 0.6 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 19.5 15.5...
  • Page 67 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 16: ZB12-0,6 und/and ZB32-0,6...

  • Page 68: Zb12-1 Und/And Zb32-1

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-1 und/and ZB32-1 Bereich/Range 0.6 – 1 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 29.4 7.2 x I...
  • Page 69 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 17: ZB12-1 und/and ZB32-1...

  • Page 70: Zb12-1,6 Und/And Zb32-1,6

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-1,6 und/and ZB32-1,6 Bereich/Range 1 – 1.6 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 7.2 x I...
  • Page 71 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 18: ZB12-1,6 und/and ZB32-1,6...

  • Page 72: Zb12-2,4 Und/And Zb32-2,4

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-2,4 und/and ZB32-2,4 Bereich/Range 1.6 – 2.4 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 28.5 15.3...
  • Page 73 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 19: ZB12-2,4 und/and ZB32-2,4...

  • Page 74: Zb12-4 Und/And Zb32-4

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-4 und/and ZB32-4 Bereich/Range 2.4 – 4 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 32.1 17.9...
  • Page 75 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 20: ZB12-4 und/and ZB32-4...

  • Page 76: Zb12-6 Und/And Zb32-6

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-6 und/and ZB32-6 Bereich/Range 4 – 6 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 32.5 24.5...
  • Page 77 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 21: ZB12-6 und/and ZB32-6...

  • Page 78: Zb12-10 Und/And Zb32-10

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-10 und/and ZB32-10 Bereich/Range 6 – 10 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 33.5 23.7...
  • Page 79 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 22: ZB12-10 und/and ZB32-10...

  • Page 80: Zb12-12

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-12 Bereich/Range 9 – 12 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 30.7 18.8 27.2...
  • Page 81 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 23: ZB12-12...

  • Page 82: Zb12-16

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB12-16 Bereich/Range 12 – 16 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 7.2 x I...
  • Page 83 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 24: ZB12-16...

  • Page 84: Zb32-16

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB32-16 Bereich/Range 10 – 16 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 16.4 7.2 x I...
  • Page 85 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 25: ZB32-16...

  • Page 86: Zb32-24

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB32-24 Bereich/Range 16 – 24 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 34.5 24.5 7.2 x I...
  • Page 87 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 26: ZB32-24...

  • Page 88: Zb32-32

    05/05 AWB2300-1527D/GB Anhang/Appendix ZB32-32 Bereich/Range 24 – 32 A (NM – HM) Umgebungstemperatur/Ambient temperature 20 °C Auslöseklasse/Tripping class 10 A Toleranzbereich/Tolerance range g 20 % Einstellung/ Auslösezeit/Tripping time t [s] Setting 3-phase a 2-phase c 3-phase b 2-phase d 3 x I 30.2 21.8 26.6...
  • Page 89 05/05 AWB2300-1527D/GB Auslösekennlinien/ Tripping characteristics 1000 9 10 Abbildung/Figure 27: ZB32-32...

  • Page 90: Konformitätserklärung/Declaration Of Conformity

    05/05 AWB2300-1527D/GB Anhang/Appendix Konformitätserklärung/Declaration of Conformity...
  • Page 91 Industrieautomation Hein-Moeller-Straße 7–11 D-53115 Bonn E-Mail: info@moeller.net Internet: www.moeller.net © 2002 by Moeller GmbH Subjekt to alteration AWB2300-1527D/GB Doku/Doku/Eb 05/05 Printed in the Federal Republic of Germany (09/05) Article No.: 284910 4 * p a t p k s # , v . y - , *...

This manual is also suitable for:
