Summary of Contents for Litecraft TPiX.7

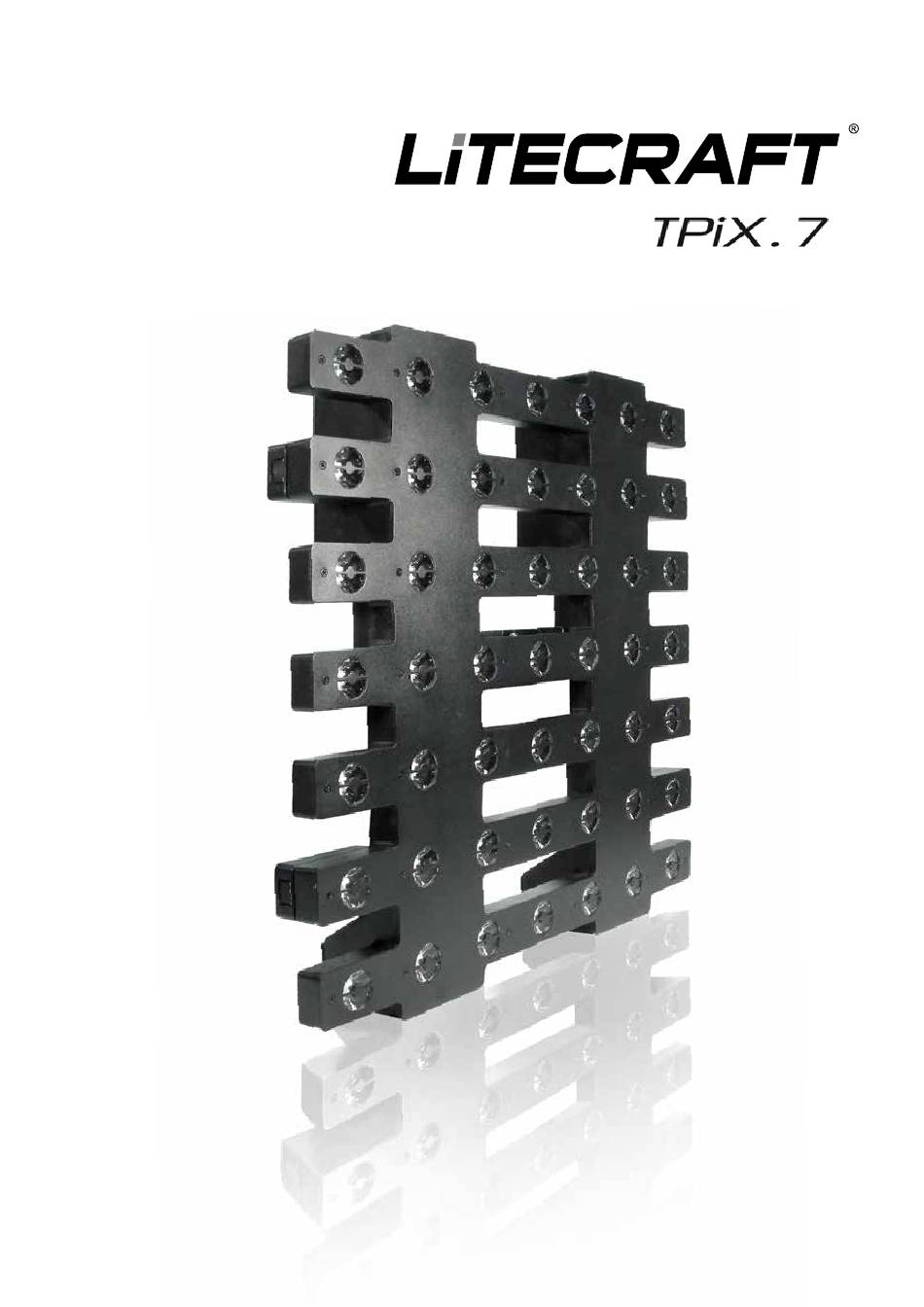

  • Page 1 Bedienungsanleitung User Manual...

  • Page 3: Table Of Contents

    Inhalt Vielen Dank für den Kauf dieses LITECRAFT Produk­ tes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsan­ leitung sorgfältig. Sicherheitshinweise Bestimmungsgemäße Verwendung Montage Elektrischer Anschluss Reinigung und Wartung Bedienung Display­Modus DMX­Modus Photometrische Daten Technische Spezifikation Content Thank you for purchasing this LITECRAFT product.

  • Page 4: Sicherheitshinweise

    GEFAHR VON VERBRENNUNGEN! Berühren Sie das Gerät nicht während des Betriebes! Sicherheitshinweise Das Gehäuse kann hohe Temperaturen erreichen. GEFAHR FÜR DIE GESUNDHEIT! Schauen Sie niemals direkt in die Lichtquelle, da speziell Epilep- • Jede Person, die mit der Installation, dem Einsatz oder dem tiker einen epileptischen Schock riskieren! Service des Gerätes betraut ist, muss: •...

  • Page 5: Montage

    Gerätes einzustellen und ziehen diesen danach wieder hand­ werden. fest an. • Der Installateur hat dafür Sorge zu tragen, dass sicherheits­ Bei der Montage des TPiX.7 sind nachfolgende Hinweise technische und maschinentechnische Einrichtungen mindes­ tens alle vier Jahre durch einen Sachverständigen im Umfang besonders zu beachten.
  • Page 6 • Cluster Montage OHNE zusätzliches Zubehör WICHTIG! Bis zu 4 TPiX.7 lassen sich ohne zusätzliches Zubehör unter­ Die seitlichen Verbindungselemente dienen ausschließlich der einander montieren (siehe Abbildung). Ausrichtung – sprich der Verbindung von mehreren TPiX.7 miteinander. Diese Verbindungselemente sind statisch NICHT Verwenden Sie für die Montage an der Traverse oder einem...
  • Page 7 Cluster Montage MIT zusätzlichem Zubehör WICHTIG! • Bis zu 16 TPiX.7 lassen sich unter Verwendung der TPiX.7 Die seitlichen Verbindungselemente dienen ausschließlich der Hanging Bar als Einheit montieren. Dabei können bis zu 16 Ausrichtung – sprich der Verbindung von mehreren TPiX.7 TPiX.7 untereinander oder aber bis zu 8 TPiX.7 untereinander...

  • Page 8: Elektrischer Anschluss

    Elektrischer Anschluss Bedienung • Der Anschluss an die Spannungsversorgung darf ausschließlich • Dieses Gerät besitzt verschiedene DMX­ und Stand­Alone­ nur durch qualifiziertes Personal vorgenommen werden. Modi. Im DMX­Modus können mehrere Geräte miteinander • Schließen Sie das Gerät an die Spannungsversorgung an. verbunden und von einem Kontroller gesteuert werden.
  • Page 9 Bügel lang ¼ Turn Locks EtherNet­Eingang Feststellschraube EtherNet­Ausgang Seitliche Verbindungselemente Enter­Taste Netz­Eingang Menü­Taste Netz­Ausgang LC­Display DMX­Eingang 5 pol Up­Taste DMX­Eingang 3 pol Down­Taste DMX­Ausgang 3 pol Bügel kurz DMX­Ausgang 5 pol...

  • Page 10: Display­modus

    Display­Modus Display Funktion LITECRAFT TPIX.4 Anzeige der Softwareversion direkt nach TPIX.7 ­ V *.* V *.** dem Einschalten des Gerätes. *.** = Software­Version Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch Das Gerät befindet sich im Slave Modus <Slave> und reagiert auf Werte die via DMX­Ein­...
  • Page 11 Display Funktion Information Device ID Anzeige der Geräte­Adresse <********> ******** = Geräte­Adresse DMX Address DMX Address Anzeige der DMX­Adresse <***> <***> ( 5 Ch = <001­508>) *** = DMX­Adresse (49 Ch = <001­464>) (54 Ch = <001­459>) (Standard Einstellung = 1) DMX Channel Channel Einstellung der DMX­Kanalmodi...

  • Page 12: Dmx­modus

    DMX­Modus Modus Display Funktion 5 Kanal Modus Channel K1 = Dimmer < 5 Ch> 000­255 stufenlose Helligkeit K2 = Blitz Frequenz 000­010 Blackout 011­255 Blitz Frequenz von l ­> s K3 = Programme 000­010 keine Funktion 011­038 Programm Auto 1 039­066 Programm Auto 2 067­094 Programm Auto 3 095­122 Programm Auto 4...
  • Page 13 Modus Display Funktion 49 Kanal Modus Channel K21 = Dimmer Pixel 21 < 49 Ch> 000­255 stufenlose Helligkeit K22 = Dimmer Pixel 22 000­255 stufenlose Helligkeit K23 = Dimmer Pixel 23 000­255 stufenlose Helligkeit K24 = Dimmer Pixel 24 000­255 stufenlose Helligkeit K25 = Dimmer Pixel 25 000­255 stufenlose Helligkeit K26 = Dimmer Pixel 26...
  • Page 14 Modus Display Funktion 54 Kanal Modus Channel K8 = Dimmer Pixel 8 <54 Ch> 000­255 stufenlose Helligkeit K9 = Dimmer Pixel 9 000­255 stufenlose Helligkeit K10 = Dimmer Pixel 10 000­255 stufenlose Helligkeit K11 = Dimmer Pixel 11 000­255 stufenlose Helligkeit K12 = Dimmer Pixel 12 000­255 stufenlose Helligkeit K13 = Dimmer Pixel 13...
  • Page 15 Modus Display Funktion 54 Kanal Modus Channel K44 = Dimmer Pixel 44 <54 Ch> 000­255 stufenlose Helligkeit K45 = Dimmer Pixel 45 000­255 stufenlose Helligkeit K46 = Dimmer Pixel 46 000­255 stufenlose Helligkeit K47 = Dimmer Pixel 47 000­255 stufenlose Helligkeit K48 = Dimmer Pixel 48 000­255 stufenlose Helligkeit K49 = Dimmer Pixel 49...

  • Page 16: Photometrische Daten

    Photometrische Daten Abstrahldiagramm Abstand (m) Farbe 10 m Weiß 272.151 lx 30.239 lx 10.886 lx 5.554 lx 2.722 lx Technische Spezifikation Netzspannung: 100-240 V 50/60 Hz Gewicht: 7,5 kg Stromaufnahme: 0,8 A @ 230 V Absicherung: T3,15 A / 250 V Abmessungen: 50,0 x 50,0 x 8,3 cm Gehäuse-Schutzklasse: IP 20 DMX-Kanäle: 5 / 49 / 54...

  • Page 18: Safety Notes

    RISK TO HEALTH! Never look directly into the light source. Especially epileptics Safety Notes risk an epileptic shock! Disconnect the unit from the AC mains when not in use or when cleaning it. • Defects caused by modifications of the device by unqualified handling or an unqualified person are not covered by the •...

  • Page 19: Installation

    • Single Mounting handle up to 10 times its specific load limit over a time of one TPiX.7 can be mount as single panel due to one of the both hour without permanent or harmful deformation. yokes on the backside. Only use suitable hooks/clamps ap­...
  • Page 20 Assure to close the fasteners as specified. The TPiX.7 will be connected among themselves by the use of the ¼ turn looks. Use the allen key supplied with the unit to lock the panels in vertical line.
  • Page 21 Cluster Mounting WITH extra accessories NOTE! • Up to 16 TPiX.7 can be mounted as one device by use of the The connection elements mounted at the sides of TPiX.7 are TPiX.7 hanging bar. At this point it is possible to mount up to only used for alignment –...

  • Page 22: Electrical Connection

    Electrical Connection Operation • Connection to the mains is only allowed by skilled persons. • This device has several DMX­ and Stand­Alone­Modes. In • Before connecting the fixture to the mains, assure that the­ DMX­mode, multiple devices can be connected and controlled specifications are corresponding.
  • Page 23 Yoke long ¼ Turn Locks EtherNet­Input Locking Screw EtherNet­Output Side Connections Enter­Button Mains­Input Menu­Button Mains­Output LC­Display DMX­Input 5 pin Up­Button DMX­Input 3 pin Down­Button DMX­Output 3 pin Yoke short DMX­Output 5 pin...

  • Page 24: Display­mode

    Display­Mode display funktion LITECRAFT TPIX.4 shows the software version direct after TPIX.7 ­ V *.* V *.** switching on the unit *.** = software­version (this messages appears after 3 seconds automaticly) unit is in slave mode and is controlled <Slave>...
  • Page 25 display funktion Information Device ID display the device­ id <********> ******** = device­id DMX Address DMX Address display the DMX­adress <***> <***> ( 5 Ch = <001­508>) *** = DMX­adress (49 Ch = <001­464>) (54 Ch = <001­459>) (default setting = 1) display funktion DMX Channel...

  • Page 26: Dmx­mode

    DMX­Mode mode display function 5 channel mode Channel ch1 = dimmer < 5 Ch> 000­255 stepless brightness ch1 = flash rate 000­010 blackout 011­255 flash rate from s ­> f ch3 = programms 000­010 no function 011­038 programm auto 1 039­066 programm auto 2 067­094 programm auto 3 095­122 programm auto 4...
  • Page 27 mode display function 49 channel mode Channel ch21 = dimmer pixel 21 < 49 Ch> 000­255 stepless brightness ch22 = dimmer pixel 22 000­255 stepless brightness ch23 = dimmer pixel 23 000­255 stepless brightness ch24 = dimmer pixel 24 000­255 stepless brightness ch25 = dimmer pixel 25 000­255 stepless brightness ch26 = dimmer pixel 26...
  • Page 28 mode display function 54 channel mode Channel ch8 = dimmer pixel 8 <54 Ch> 000­255 stepless brightness ch9 = dimmer pixel 9 000­255 stepless brightness ch10 = dimmer pixel 10 000­255 stepless brightness ch11 = dimmer pixel 11 000­255 stepless brightness ch12 = dimmer pixel 12 000­255 stepless brightness ch13 = dimmer pixel 13...
  • Page 29 mode display function 54 channel mode Channel ch44 = dimmer pixel 44 <54 Ch> 000­255 stepless brightness ch45 = dimmer pixel 45 000­255 stepless brightness ch46 = dimmer pixel 46 000­255 stepless brightness ch47 = dimmer pixel 47 000­255 stepless brightness ch48 = dimmer pixel 48 000­255 stepless brightness ch49 = dimmer pixel 49...

  • Page 30: Beam Specs

    Beam Specs beam spread chart distance (m) color 10 m white lx 272.151 lx 30.239 lx 10.886 lx 5.554 lx 2.722 lx Technical Specification voltage: 100-240 V 50/60 Hz weight: 7,5 kg power consumption: 0,8 A @ 230 V fuse: T3,15 A / 250 V measurements: 50,0 x 50,0 x 8,3 cm ip rating: IP 20 DMX-Channels: 5 / 49 / 54...
