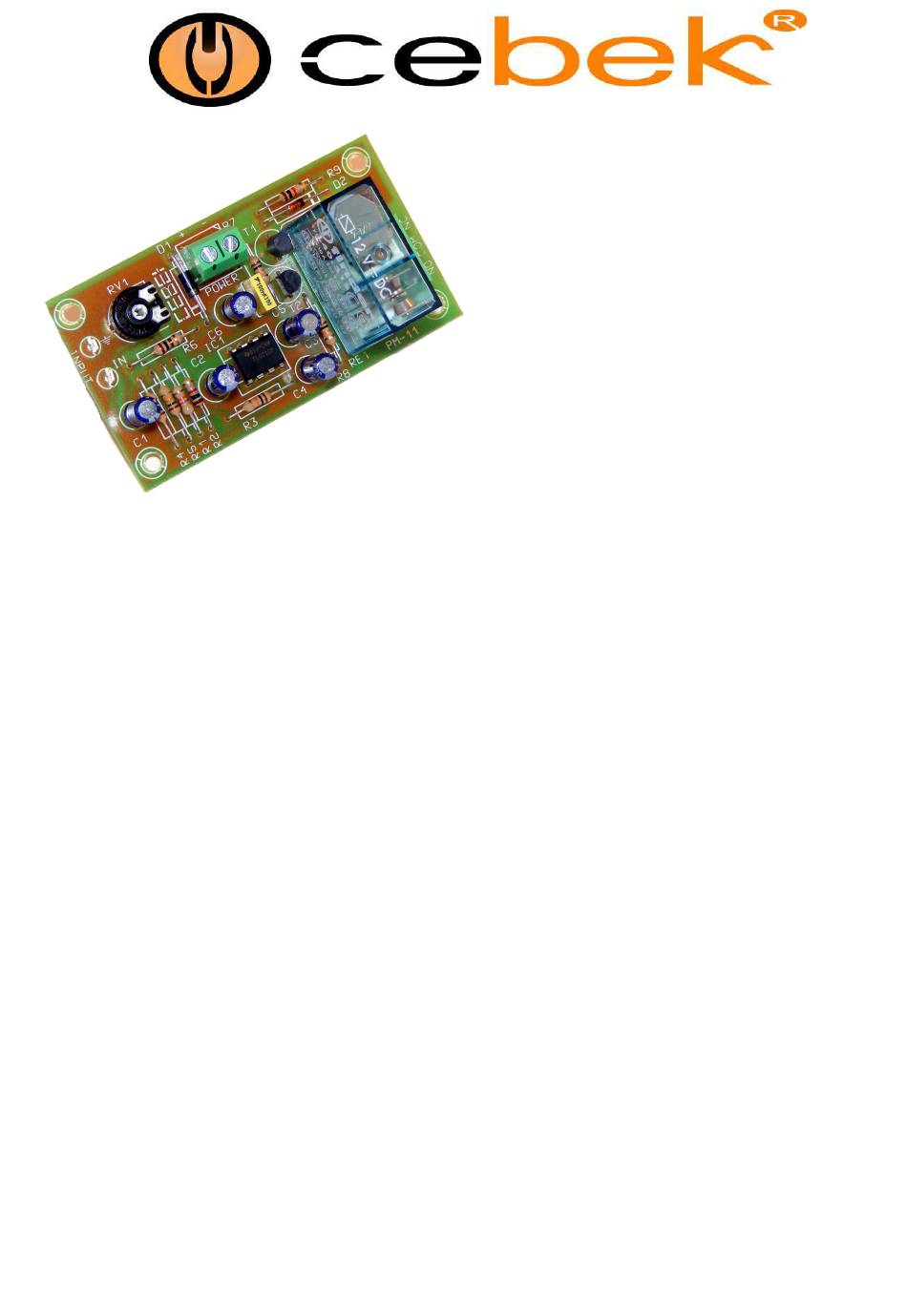

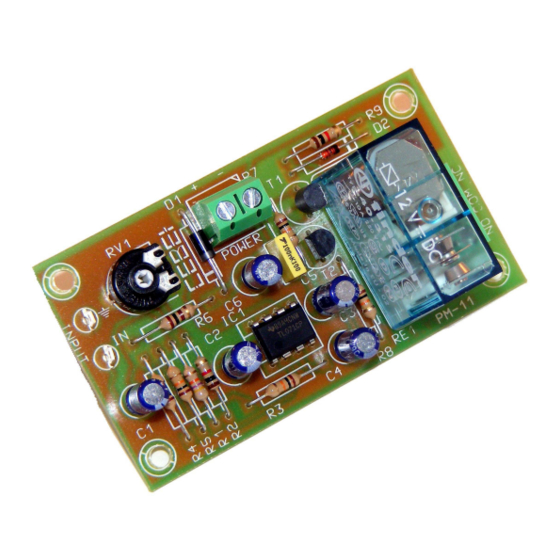

CEBEK PM-11 Quick Start Manual

Previous vox control with relay output. When the circuit receives input signal audio output will be connected.
Incorporates potentiometer for sensitivity adjustment, LED indicator , and protection against reverse polarity.
Especially suitable for automation in processes where required to detect an audio signal .
POWER : From 12 V. DC , we recommend Cebek FE-103/FE-2 power source that is perfectly suited to the needs of the circuit.
Install a fuse and a switch to the protection and safety , as reflected in the CE standard.
A positive and negative input to the terminal .
OPERATION . Connect the input signal to the terminals. The distance between the source and the circuit should be as short as possible . You must use
shielded cable low frequency . The input signal can be provided by succor shots, mixers, etc . , Can not exceed 300mV maximum level .
Once connected to the inlet and outlet , turn on the power . The circuit whenever receive audio connect the output through the relay , remaining
connected until it stops receiving signal. To regulate the sensitivity of the circuit , set by the potentiometer .
OUTPUT CONNECTION . LOAD : The output is via a relay device electrically isolated from the rest of the circuit that supports loads that do not exceed
5 A. The relay is not a component that provides tension, but their role is limited to give way or cut off power to it is introduced in the same way that occurs
in a common switch . Therefore, you must supply the load through this device .
The relay has three output terminals : the Common , the rest normally open (NO ) and Normally Closed quiescent ( NC). Install it between the Common
and the NO. Additionally , you can perform the inverse function , the load between the Common and the NC .
Preamplificateur vox control avec sortie relais . Bien que le circuit reçoit une sortie audio du signal d'entrée sera connectée .
Intègre potentiomètre de réglage de la sensibilité , indicateur de LED, et la protection contre les inversions de polarité .
Particulièrement approprié pour l'automatisation de processus si nécessaire pour détecter un signal audio.
ALIMENTATION : De 12 V. DC , nous recommandons source d'alimentation Cebek FE-103/FE-2 qui est parfaitement adapté aux besoins du circuit .
Installez un fusible et un interrupteur pour la protection et la sécurité , comme en témoigne la norme CE .
Une entrée positive et négative à la borne .
FONCTIONNEMENT . Connectez le signal d'entrée pour les bornes . La distance entre la source et le circuit doit être aussi court que possible. Vous
devez utiliser un câble blindé de basse fréquence . Le signal d'entrée peut être fourni par des tirs de secours, mélangeurs , etc , ne peut pas dépasser le
niveau maximum 300mV .
Une fois connecté à l'entrée et à la sortie , tourner sur la puissance . Le circuit chaque fois recevoir audio connecter la sortie par relais , reste connecté
jusqu'à ce qu'il s'arrête de réception de signal . Pour régler la sensibilité du circuit , réglé par le potentiomètre .
CONNEXION DE LA SORTIE . LOAD : La sortie se fait via un dispositif de relais isolé électriquement du reste du circuit qui prend en charge les charges
qui ne dépassent pas 5 A. Le relais n'est pas un composant qui fournit la tension , mais leur rôle est limité à céder ou coupure de l'alimentation , il est
introduit de la même manière que se produit dans un commutateur commun . Par conséquent, vous devez fournir la charge à travers ce dispositif .
Le relais dispose de trois terminaux de sortie: le commun , le reste normalement ouvert (NO ) et de repos normalement fermé ( NC ) . Installez la charge
entre le Commun et le NO . En outre , vous pouvez effectuer la fonction inverse , la charge entre la commune et la NC .
Previo mono con salida a relé. Mientras el circuito reciba señal en la entrada de audio, la salida se conectará.
Incorpora potenciómetro para el ajuste de sensibilidad, led indicador, y protección contra la inversión de polaridad.
Especialmente indicado para aplicaciones de automatización en procesos en los que se requiera detectar una señal de audio.
ALIMENTACION : De 12 V. C.C., les recomendamos fuente de alimentación Cebek FE-103/FE-2 que se adapta perfectamente a las necesidades del
circuito.
Instale un fusible y un interruptor para la protección y seguridad, tal y como refleja la norma CE.
Una el positivo y el negativo al correspondiente borne de entrada.
FUNCIONAMIENTO . Conecte la señal de entrada a los terminales. La distancia entre la fuente y el circuito deberá ser lo más corta posible. Deberá
utilizar cable apantallado de baja frecuencia. La señal de entrada puede ser proporcionada por tomas auxiliarles, mesas de mezclas, etc., no puede
superar los 300mV de nivel máximo.
Realizadas las conexiones de la entrada y salida, conecte la alimentación. El circuito cada vez que reciba señal de audio conectará la salida a través
del relé, permaneciendo conectado hasta que deje de recibir señal. Si desea regular la sensibilidad del circuito, ajuste la mediante el potenciómetro .
Voltage........................................................... 12 V. D.C.
MinimumConsumption.................................... 2 mA.
MaximumConsumption................................... 60 mA.
MinimumInput Signal...................................... 10 mV.
MaximumInput Signal..................................... 300 mV.
Output Impedance.......................................... 560
Input Impedance............................................ 560 ohm
Frequency Margin.......................................... 30 - 15 000 Hz.
Protection Against Polarity Inversions............ Yes.
Sizes............................................................... 75 x 42 x 30 mm.
www.cebek.com - sat@cebek.com
VOX CONTROL
PM-11

TECHNICAL CHARACTERISTICS
