Thank you for choosing one of the Spectra Precision Lasers from the Trimble family of precision horizontal
lasers.

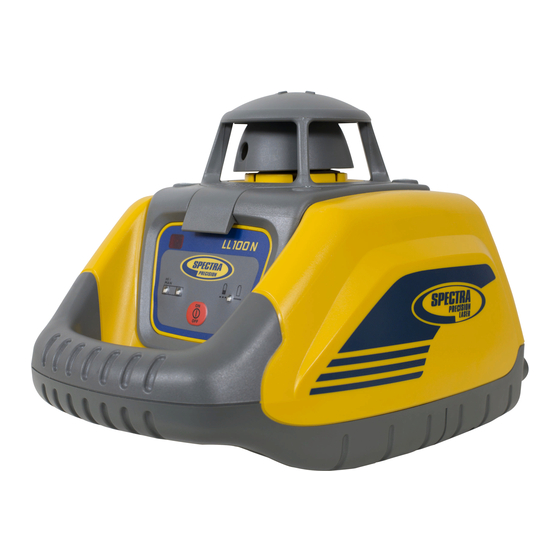

The LL100N is a simple-to-use laser that allows you to take accurate horizontal measurements, using a hand-
held or rod mounted receiver.
TABLE OF CONTENTS
FOR YOUR SAFETY
COMPONENTS
How to Use the Laser System
Powering the Laser
Laser Setup
Turning On/Off the Laser
Activating/Deactivating Standby Mode
Using the Manual Mode
Using the Y- Single Slope Mode
APPLICATIONS
General Construction
Determining the Height of Instrument (HI)
Using the Y-Axis Single Slope Mode
CALIBRATION
Checking Calibration of the Y- and X-Axes
PROTECTING THE UNIT
CLEANING AND MAINTENANCE
PROTECTING THE ENVIRONMENT
WARRANTY
TECHNICAL DATA
FOR YOUR SAFETY
For hazardless and safe operation, read all the user guide instructions.
• Use of this product by people other than those trained on this product may result in exposure to hazardous
laser light.
• Do not remove warning labels from the unit.
• The laser is subject to class 2 (<3,4mW, 630...680nm).
• Never look into the laser beam or direct it to the eyes of other people.
• Always operate the unit in a way that prevents the beam from getting into people's eyes.
• If initial service is required, which results in the removal of the outer protective cover, removal must only be
performed by factory-trained personnel.
Caution: Use of other than the described user and calibration tools or other procedures may result
in exposure to hazardous laser light.
Caution: Using the unit different than described at the LL100N user guide, may result in unsafe
operation.
GB
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
9
5
