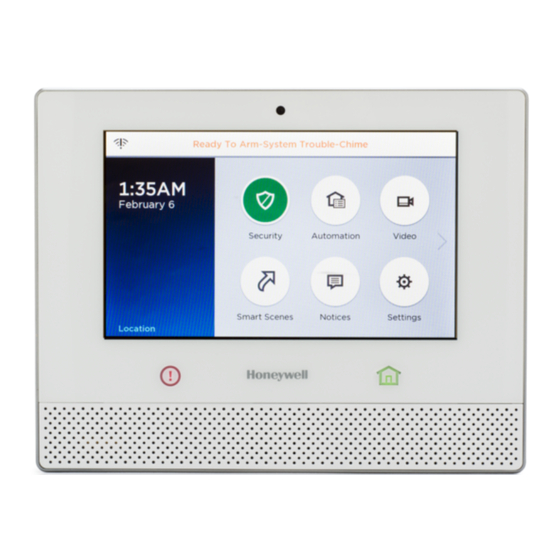

The desk stand can be positioned at a 60° or 30° angle.
Le support de table peut être placé en angle de 60° ou de 30°.
El soporte para escritorio puede colocarse en un ángulo de 60º o 30º.
O suporte de mesa pode ser posicionado em um ângulo de 60° ou 30°.

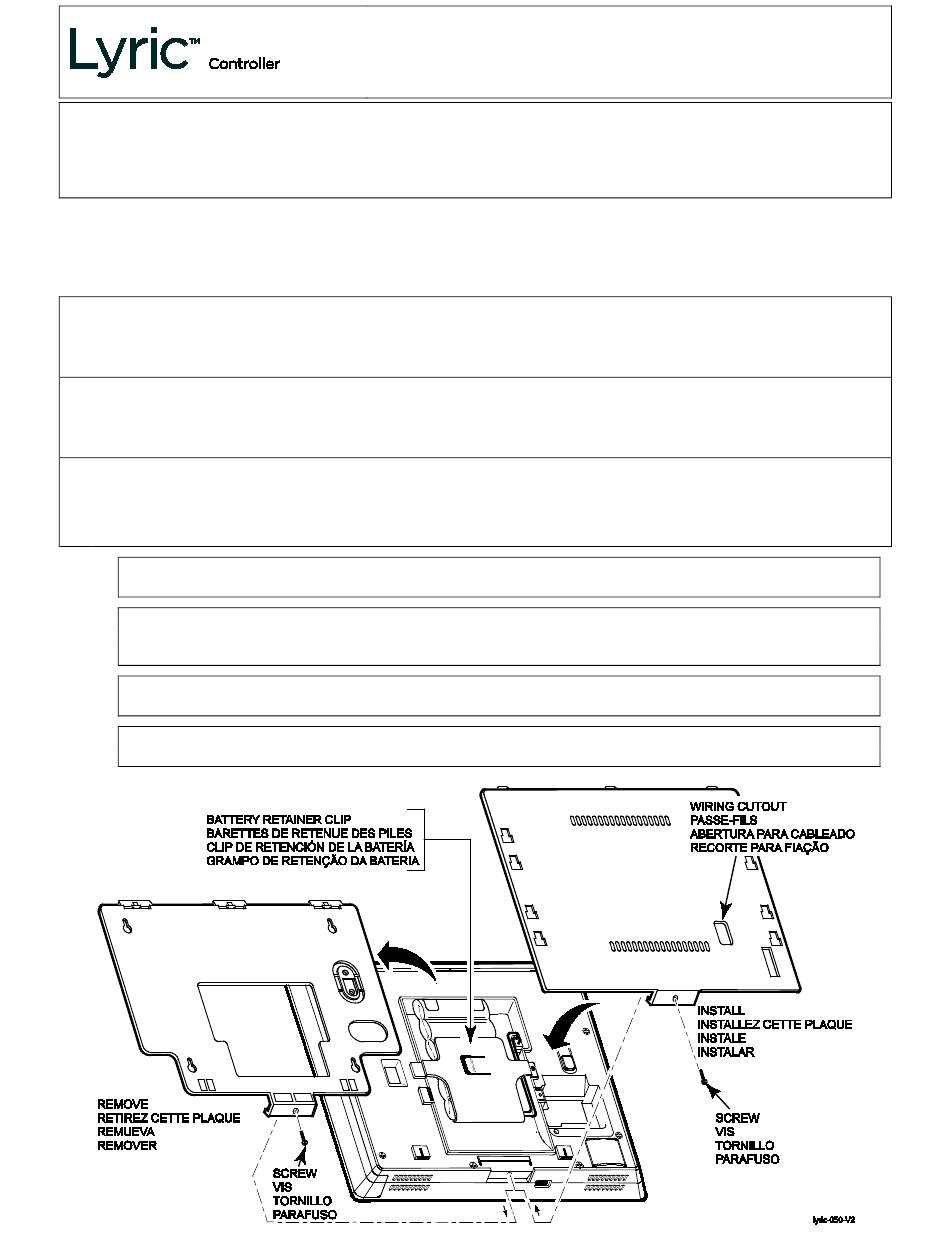

Replace the Controller's Backplate
Remplacement de la plaque de montage du panneau de commande
Reemplazo de la placa posterior del Controlador
Substituição da placa traseira do controlador
Remove the screw and the original backplate.
Retirez la vis et la plaque de montage d'origine.
1.
Remueva el tornillo y la placa posterior original.
Remova o parafuso e a placa traseira original.
Feed the field wiring through the backplate's wiring cutout.
Faites passer le câblage par le passe-fils de la plaque de montage.
2.
Introduzca el cableado a través de la abertura para cableado de la placa posterior.
Passe a fiação através do recorte na placa traseira.
Install the desk stand backplate and secure it with the screw.
Installez la plaque de montage du support de table et fixez-la à l'aide de la vis.
3.
Instale la placa posterior del soporte para escritorio y asegúrela con el tornillo.
Instale a placa traseira do suporte de mesa e fixe-a com o parafuso.
NOTE: If using the 24-hour backup battery (Kit LCP500-24B, battery 300-03866-AIO), remove the
battery retainer clip. The clip is not used with the 24-hour battery.
NOTE : Si vous utilisez la batterie de secours de 24 heures (ensemble LCP500-24B, batterie300-
03866-AIO), retirez la barrette de retenue des piles. Cette barrette n'est pas utilisée avec la batterie
de 24 heures.
NOTA : Si usa la batería de respaldo de 24 horas (Kit LCP500-24B, batería 300-03866-AIO),
remueva el clip de retención de la batería. El clip no se usa con la batería de 24 horas.
NOTA: se estiver usando a bateria de reserva de 24 horas (Kit LCP500-24B, bateria 300-03866-
AIO), remova o grampo de retenção da bateria. O grampo não é usado com a bateria de 24 horas.
Desk Stand Installation
Installation du support de table
Instalación del soporte para escritorio
Instalação do suporte de mesa
