reefdoser
Bedienungsanleitung D

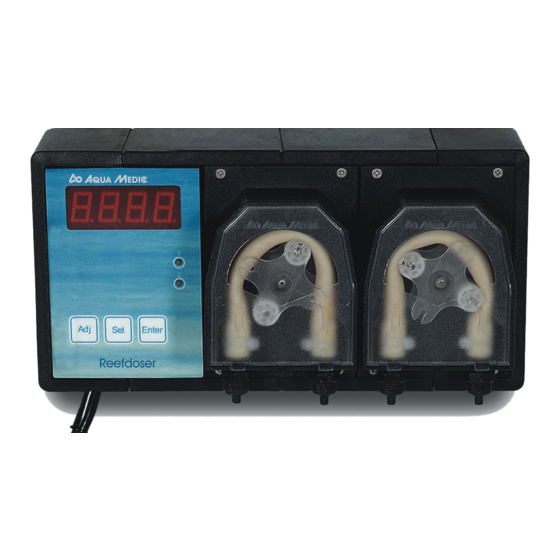

Dosierpumpensteuerung mit 2 – 4 Dosierpumpen
Mit dem Kauf dieses Reefdosers haben Sie sich für ein Qualitätsgerät entschieden. Es wurde
speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt.
Der Reefdoser erlaubt es, die 2 – 4 integrierten Dosierpumpen unabhängig voneinander in einem
weiten Bereich anzusteuern. Damit ist das Gerät ideal, um im Meerwasseraquarium Calcium und
Spurenelemente oder im Süßwasseraquarium Eisen und verschiedene Düngerlösungen zu dosieren.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________
1
Advertisement
Related Manuals for Aqua Medic reefdoser Series
Summary of Contents for Aqua Medic reefdoser Series
- Page 1 Der Reefdoser erlaubt es, die 2 – 4 integrierten Dosierpumpen unabhängig voneinander in einem weiten Bereich anzusteuern. Damit ist das Gerät ideal, um im Meerwasseraquarium Calcium und Spurenelemente oder im Süßwasseraquarium Eisen und verschiedene Düngerlösungen zu dosieren. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
- Page 2 Kurzanleitung: 1. Einschalten, auch nach „Adj“ und „Set“ Taste gleichzeitig drücken. Stromausfall: 2. Schalten in den „Set“ und „Enter“ Taste gleichzeitig drücken und halten, Programmiermodus und bis der gewünschte Kanal angezeigt wird. Kanalauswahl: 3. Intervalldauer einstellen, danach Mit „Adj“ gewünschte Ziffern einstellen. 4.
- Page 3 2. Programmierung des Reefdosers Der Reefdoser erlaubt maximal 4 Dosierpumpen unabhängig voneinander zu steuern. Die Pumpen werden dazu in einstellbaren Intervallen ein- und ausgeschaltet. Der Reefdoser arbeitet nicht mit Echtzeit, sondern mit Intervallen. Es müssen pro Kanal 2 Zeiten eingestellt werden: Die Intervalldauer und die Einschaltzeit.
- Page 4 3. Einbauanleitung für die Dosierpumpen des Reefdosers Eigenschaften Die Dosierpumpe SP 1500 ist eine Schlauchpumpe. Das Medium wird durch Quetschen des Förderschlauches bewegt. Sie kann überall dort eingesetzt werden, wo kleine Mengen Flüssigkeit gefördert werden sollen. Im Aquarium ergeben sich so 2 Einsatzbereiche: Als Förderpumpe für langsam laufende Reaktoren wie Nitratreduktoren, Kalkreaktoren oder Phosphatfilter.
- Page 5 Soll exakt dosiert werden, sollte ein Rückschlagventil in die Druckleitung der Pumpe geschaltet werden. Dies verhindert ein Leerlaufen des Druckschlauches und gewährleistet, dass bei jedem Schaltzyklus der Pumpe das gleiche Volumen dosiert wird. 1. Aquarium 2. Dosierpumpe 3. Vorlagebehälter Rückschlagventil Abb.
- Page 6 Regelung: Der Synchronmotor der Pumpe läuft mit der fest eingestellten Geschwindigkeit von ca. 10 Umdrehungen pro Minute. Er ist nicht regelbar. Wenn geringere Mengen dosiert werden sollen oder die Pumprate (z. B. beim Kalkreaktor) verringert werden soll, kann die SP 1500 über eine Zeitschaltuhr getaktet werden.
- Page 7 Pumpenschlauch: Der Pumpenschlauch hat eine Lebensdauer von > 3 Millionen Umdrehungen. Danach muss er ausgetauscht werden. Bei Pumpen, die im Dauerbetrieb arbeiten, sollte der Schlauch nach 3 – 4 Monaten getauscht werden. Es darf nur der Original Aqua Medic Pumpenschlauch eingesetzt werden. Dieser wird ausschließlich mit Fittings geliefert.
- Page 8 The reefdoser is designed to control 2 – 4 connected dosing pumps independently in a very broad range. The unit is the optiumum solution for dosing different types of trace minerals or calcium into marine aquariums or iron and other fertilizers into fresh water aquariums. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany __________________________________________________________________________________________...
- Page 9 Short instructions: 1. Switch on, also after power failure: Press „Adj“ and „Set“ simultaneously. 2. Switch into program mode Press hold „Set“ „Enter“ channel selection. simultaneously until the desired channel is displayed. 3. Adjust cycle time, then Press „Adj“ to adjust the desired numbers. 4.
- Page 10 2. Programming the Reefdoser The Reefdoser allows to control up to 4 dosing pumps independently. The pumps are switched on and off in programmable intervals. The Reefdoser does not work with real time but with intervals. For every channel (= dosing pump) 2 different intervals have to be programmed: The cycle time and on-time.
- Page 11 3. Mounting the dosing pumps The SP 1500 is a peristaltic pump in which liquid is transported by repeatedly kneading the pump hose. It can be used wherever small amounts of liquid have to be pumped. In the aquarium, the pump can be used for two purposes: as feeding pump for low flow reactors, like Nitratereductors, Calciumreactors or Phosphate Filters as a dosing pump for fertilizers in fresh water aquariums and for trace elements, calcium and...
- Page 12 If small amounts of water need to be precisely dosed, then a non-return valve should be placed in the outlet hose of the pump. This prevents the pressure tube emptying and ensures that the same volume is dosed during each operating cycle (see Fig. 1). 1.
- Page 13 5. Parts List Dosing pump SP 1500 1. Cover 2. Pump hose with fittings 3. Gland nut 4. Pump housing 5. Drive wheel with rollers 6. Motor 7. Housing 9. Power cable...
- Page 14 Pump hose: The pump hose has a lifetime of approx. 3 million compressions and after this usage, it needs to be replaced. If the pump is operated continuously, the hose should be changed every 3 – 4 months. We recommend to use an original Aqua Medic spare pump hose only which is supplied complete with fittings.
- Page 15 Le Reefdoser permet de régler indépendamment l’une de l’autre les 2 à 4 pompes intégrées. Ainsi, l’appareil est idéal pour le dosage en aquarium d’eau de mer du calcium et des oligo-éléments ou en eau douce le fer et les solutions d’engrais. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Allemagne ___________________________________________________________________________________________...
- Page 16 Mode d’emploi raccourci: 1. Allumer, même après une coupure Appuyer en même temps les touches „Adj“ et de courant : „Set“. 2. Entrer dans le mode de Appuyer en même temps les touches „Set“ et programmation et le choix de canal: „Enter“...
- Page 17 Programmation du Reefdoser Le Reefdoser permet de contrôler 4 pompes de dosage au maximum indépendamment l’une de l’autre. Les popes sont mises en fonction et arrêtées en intervalles réglables. Le Reefdoser ne travaille pas en temps réel, mais par intervalles. Par canal il faut régler deux horaires: La durée de l’intervalle et le temps de fonctionnement.
- Page 18 6. Panne de courant et synchronisation: Toutes les données programmées sont sauvegardées en cas de panne de courant. Si l’appareil est de nouveau mis en route après une panne de courant ou du retrait de la pris secteur, il ne démarre pas automatiquement avec le travail. Au contraire l’affichage „duty“...
- Page 19 Le retour doit toujours goutter librement dans l’aquarium. Lors de l’arrêt de la pompe il peut arriver que la le tourniquet soit exactement horizontal. Dans ce cas la pompe n’est pas étanche avec sûreté. Le compte-goutte du retour empêche que de l’eau de l’aquarium revienne vers le récipient de stockage.
- Page 20 Schéma 2: Montage pour l’exploitation d’un réacteur à calcaire ou d’un filtre à nitrates avec la SP 1500. La pompe doit être installée au dessus du niveau de l’eau, afin d’éviter une fuite d’eau au cas où un manque d’étanchéité se produit au niveau du tuyau de la pompe. Réglage :Le moteur synchrone de la pompe fonctionne à...
- Page 21 7. Garantie AB Aqua Medic GmbH assure une garantie de 24 mois à partir de la date de l’achat sur tous les défauts de matériaux et d’assemblage de l’appareil. Elle ne couvre pas les pièces d’usure comme le tube UV-C ou la gaine de quartz.
