SmartDrift 3.1, 7.1, und 11.1
D
Bedienungsanleitung
Vor Gebrauch aufmerksam lesen!
ENG
Operation manual
Please read the manual carefully before use!
F
Mode d'emploi
Veuillez lire soigneusement les instructions d'avant utilisation !
NL
Gebruiksaanwijzing
Lees de handleiding voor gebruik zorgvuldig door!
ES
Manual de instrucciones
Por favor lea el manual cuidadosamente!
IT
Manuale Operativo
Leggere il manuale attentamente in modo!
PL
Instrukcja użytkowania
Prosimy uważ n ie przeczytać instrukcję !
RUS
Инструкция по эксплуатации
Пожалуйста, внимательно ознакомьтесь с инструкцией по
эксплуатации!
Product Info
_________________________________________________________________________________
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
S. 2-6
P. 7-11
P. 12-16
P. 17-21
P. 22-26
P. 27-31
S. 32-36
C. 38-41
1
Advertisement

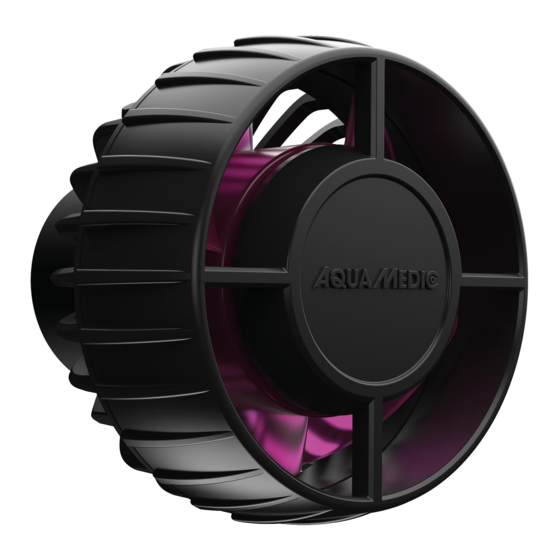

Related Manuals for Aqua Medic SmartDrift 3.1
