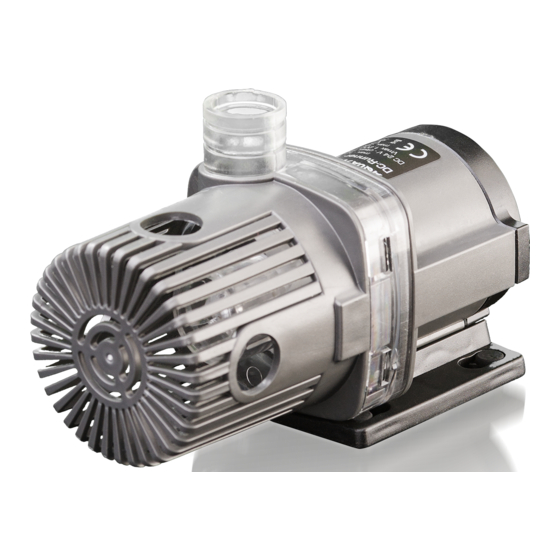

Aqua Medic DC Runner 5.0 Operation Manual

Adjustable circulation pump for fresh and salt water aquaria

Hide thumbs

page of 30

/ 30
Bookmarks

Available languages

Quick Links

Download this manual

DC Runner 1.2 - 3.0 - 5.0

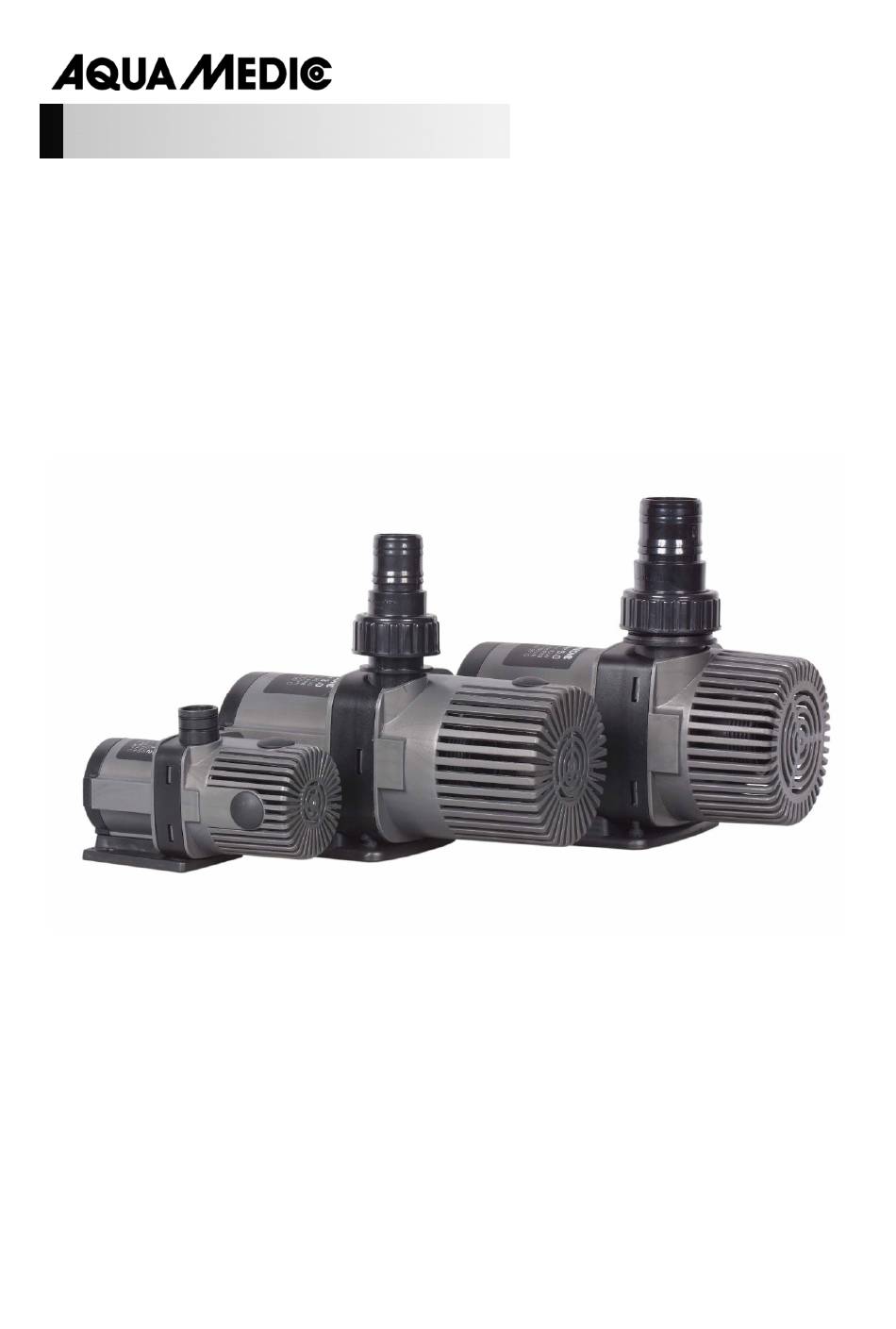

Bedienungsanleitung D

Regelbare 24-Volt-Förderpumpe für Meer- und Süßwasseraquarien

Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für

den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

Need help?

Do you have a question about the DC Runner 5.0 and is the answer not in the manual?

Questions and answers

Summary of Contents for Aqua Medic DC Runner 5.0

Page 1 Regelbare 24-Volt-Förderpumpe für Meer- und Süßwasseraquarien Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ____________________________________________________________________...
Page 2 Controller. Hier können verschiedene Leistungsstufen zur Steuerung der Pumpe vorgewählt werden. Die DC Runner sind zur Aufstellung unter Wasser und außerhalb des Wassers geeignet. 3. Technische Daten DC Runner 1.2 DC Runner 3.0 DC Runner 5.0 Stromversorgung Pumpe: 24 V DC 24 V DC...
Page 3 Art.-Nr. Bild-Nr. Artikel 100.312-1 Bodenplatte mit Saugern 100.312-31 4/5/6 Läufer kpl. mit Flügelrad 100.312-25 Achsengummi und Keramikeinsatz 410.10-29 Satz O-Ringe 100.312-10 Pumpenverschluss 100.312-14 Filterkorb Abb. 2.: Aufbau DC Runner 3.0 1. Gummifüße 10. Klebemuffe D 25 2. Bodenplatte 11. Klebemuffe D 32 3.
Page 4 Abb. 3: Aufbau DC Runner 5.0 1. Gummifüße 7. Pumpenverschluss 2. Bodenplatte 8. Dichtung Druckstutzen 3. Pumpenmotor 9. Klebemuffe D 32 4. Hinteres Lager 10. Schlauchanschluss 5. Flügelradläufer 11. Überwurfmutter 6. Gehäusedichtung 12. Filterkorb Art.-Nr. Bild-Nr. Artikel 100.350-1 Bodenplatte mit Saugern 100.350-25...
Page 5 Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen, die von nicht autorisierten Stellen vorgenommen wurden. AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen. AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany...
Page 6 Adjustable circulation pump for fresh and salt water aquaria In purchasing this pump, you have selected a top quality product. It has been specifically developed for aquarium use and extensively tested by experts. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ____________________________________________________________________...
Page 7 The DC Runners are suitable for installation under water and out of water. 3. Technical Data Type DC Runner 1.2 DC Runner 3.0 DC Runner 5.0 Power supply pump: 24 V DC 24 V DC 24 V DC Power supply...
Page 8 Art.-No. Pict.-No. Article 100.312-1 Bottom plate with rubber suckers 100.312-31 4/5/6 Impeller cpl. 100.312-25 Rubber bearing and ceramic insert 410.10-29 Set O-rings 100.312-10 Pump lock 100.312-14 Filter basket Fig. 2: DC Runner 3.0 1. Rubber feet 10. Adhesive sleeve D 25 2.
Page 9 Fig. 3: DC Runner 5.0 1. Rubber feet 7. Pump lock 2. Holding plate 8. Seal for pressure connections 3. Pump motor 9. Adhesive sleeve D 32 4. Rear bearing 10. Hose connection 5. Impeller rotor 11. Union nut 6. Housing’s sealing 12.
Page 10 Should any defect in material or workmanship be found within 12 months of the date of purchase AB Aqua Medic GmbH undertakes to repair or, at our option, replace the defective part free of charge – always provided the product has been installed correctly, is used for the purpose that was intended by us, is used in accordance with the operating instructions and is returned to us carriage paid.
Page 11 Pompes de circulation 24 Volt pour aquariums d’eau douce et d’eau de mer L’achat de cette pompe correspond à un choix de qualité. Elle a spécialement été développée et testée par des professionnels pour l’usage aquariophile. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Allemagne ____________________________________________________________________...
Page 12 Les pompes DC Runner sont conçues pour fonctionner en position immergée ou émergée. 3. Données techniques Type DC Runner 1.2 DC Runner 3.0 DC Runner 5.0 Alimentation électrique pompe: 24 V DC 24 V DC 24 V DC Alimentation électrique...
Page 13 Réf. Photo no. Désignation 100.312-1 Plaque de fond avec ventouses 100.312-31 4/5/6 Rotor cpl. 100.312-25 Axe en caoutchouc et support en céramiques 410.10-29 Set joints 100.312-10 Boîtier pompe 100.312-14 Panier de filtre Schéma 2: Détail DC Runner 3.0 1. Pieds caoutchouc 10.
Page 14 Schéma 3: Détail DC Runner 5.0 1. Pieds caoutchouc 7. Boîtier pompe 2. Support 8. Join manchont pression 3. Moteur 9. Manchon D 32 4. Roulement arrière 10. Raccord tuyau 5. Rotor à ailettes 11. Ecrou borgne 6. Joint boîtier 12.
Page 15 7. Garantie AB Aqua Medic GmbH garantit l’appareil durant 12 mois à partir de la date d’achat contre tout défaut matériel ou de fabrication. Le ticket de caisse original tient lieu de preuve d’achat. Durant cette période l’appareil est gratuitement remis en état par le remplacement de pièces neuves ou rénovées (hors frais de transport).
Page 16 Instelbare opvoerpomp voor zoet en zout water aquaria Met de aankoop van deze pomp heeft u gekozen voor een top kwaliteit pomp. Hij is speciaal ontworpen voor gebruik in aquaria en is intensief getest door experts. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ____________________________________________________________________...
Page 17 De DC Runners kunnen onderwater en buiten de bak geïnstalleerd worden. 3. Technische data Type DC Runner 1.2 DC Runner 3.0 DC Runner 5.0 Stroomtoevoer pomp: 24 V DC 24 V DC 24 V DC Stroomtoevoer 110 - 240 V AC/...
Page 18 Art.-Nr. Afb.-Nr. Artikel 100.312-1 Bevestigingsplaat met rubber voetjes 100.312-31 4/5/6 Rotor cpl. 100.312-25 Lager met keramische ring 410.10-29 Set O-ringen 100.312-10 Voorzijde pomp 100.312-14 Filterbehuizing Afb. 2: DC Runner 3.0 1. Rubber voetjes 10. Lijm mof D 25 2. Bevestigingsplaat 11.
Page 19 Afb. 3: DC Runner 5.0 1. Rubbervoetjes 7. Voorzijdepomp 2. Bevestigingsplaat 8. Rubber ringen voor afdichting 3. Pomp motor 9. Lijm mof D 32 4. Achterste lager 10. Slang verbinding 5. Rotor 11. Moer 6. Behuizingsafdichting 12. Filterbehuizing Art.-Nr. Afb.-Nr.
Page 20 7. Garantie AB Aqua Medic GmbH verleent een garantie van 12 maanden vanaf de aankoopdatum tegen alle defecten in materiaal of afwerking van het apparaat. Garantie alleen door het bewijs van de originele aankoopbon.
Page 21 Bomba de circulación ajustable para acuarios de agua dulce y salada Con la adquisición de esta bomba usted ha elegido un producto de máxima calidad. Ha sido diseñada específicamente para su uso en acuarios y comprobada exhaustivamente por expertos. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Alemania ____________________________________________________________________...
Page 22 Las DC Runner son adecuadas para su instalación bajo el agua y fuera del agua. 3. Datos técnicos Tipo DC Runner 1.2 DC Runner 3.0 DC Runner 5.0 Fuente de alimentación 24 V DC 24 V DC 24 V DC de la bomba: Fuente de alimentación...
Page 23 Art.-No. Pict.-No. Article 100.312-1 Bottom plate with rubber suckers 100.312-31 4/5/6 Impeller cpl. 100.312-25 Rubber bearing and ceramic insert 410.10-29 Set O-rings 100.312-10 Pump lock 100.312-14 Filter basket Fig. 2: DC Runner 3.0 1. Patas de goma 10. Conexión para pegar D 25 2.
Page 24 Fig. 3: DC Runner 5.0 1. Patas de goma 7. Tapa de la bomba 2. Plato de sujeción 8. Juntas para conexiones de presión 3. Motor de la bomba 9. Conexión para pegar D 32 4. Rodamiento trasero 10. Conexión para goma 5.
Page 25 7. Garantía Ante defectos en el material o mano de obra Ab Aqua Medic garantiza durante 12 meses a partir de la fecha de la compra, repara ó sustituye las partes defectuosas de forma gratuita - siempre que dicho producto se haya instalado correctamente, se está usando para el propósito para el que ha sido diseñado, se usa conforme al manual de instrucciones y nos sea devuelto a portes pagados.
Page 26 Инструкция по эксплуатации RUS Управляемая напорная помпа с напряжением 24 В для морских и пресноводных аквариумов Купив эту помпу, Вы приобрели качественный продукт, разработанный специально для использования в аквариумистике и протестированный специалистами. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ____________________________________________________________________...
Page 27 заданные в контроллере. Помпы DC Runner можно устанавливать как под, так и над водой. 3. Технические характеристики Тип DC Runner 1.2 DC Runner 3.0 DC Runner 5.0 Подключение электричества к помпе: 24 В DC 24 В DC 24 В DC Подключение...
Page 28 Art.-No. Pict.-No. Article 100.312-1 Bottom plate with rubber suckers 100.312-31 4/5/6 Impeller cpl. 100.312-25 Rubber bearing and ceramic insert 410.10-29 Set O-rings 100.312-10 Pump lock 100.312-14 Filter basket Рис. 2: Устройство DC Runner 3.0 1. Резиновые ножки 10. Муфта D 25 2.
Page 29 Рис. 3: Устройство DC Runner 5.0 1. Резиновые ножки 7. Коробка фильтра 2. Крепёжная пластина 8. Уплотнитель напорного штуцера 3. Мотор помпы 9. Муфта D 32 4. Задний подшипник 10. Подключение шланга 5. Ротор 11. Накидная гайка 6. Уплотнитель корпуса...
Page 30 Если помпа защищена от загрязнения, то её можно долго не обслуживать. При возникновении сильных шумов необходимо очистить места подачи воды и пропеллер. При необходимости следует заменить ротор и подшипники. 7. Гарантия Фирма Aqua Medic предоставляет гарантию сроком на двенадцать месяцев со дня покупки и гарантирует отсутствие дефектов...
