Tête pivotante droite et à angle droit Genesis
P r é p a r a t i o n d e s o u t i l s d e b a s e a v a n t m o n t a g e d e l a t ê t e p i v o t a n t e
Reportez-vous à l'illustration de l'ensemble dans le manuel de l'outil approprié - nG1, nG2, nG2s, nG3, G2, G2s ou G3.
Les numéros de repère en gras se rapportent à la liste de pièces et à l'illustration ci-dessous.
1. Dévissez l'adaptateur en T 71213-02020 (carter guide 23 pour G2, G2s, G3 et nG3).
Retirez l'écrou de blocage 71210-02105 et le logement de joint 71210-02104.
2. Vissez entièrement à la main l'ensemble écrou de blocage 24 sur le piston (fourni avec la tête pivotante).
Placez le carter guide 23 (fourni avec la tête pivotante pour nG1, nG2 et nG2s), vissez-le entièrement sur le piston avant de serrer
l'ensemble écrou de blocage 24.
3. Retirez l'ensemble vase de récupération des tiges et remplacez-le par un obturateur de sécurité 25
®
Pour les outils Genesis nG équipés du vase de récupération à déblocage rapide, installez l'obturateur de sécurité Q/R 26
4. Lorsque la tête pivotante est installée sur l'outil Genesis
le compteur de cycles de l'outil, il est nécessaire de remplacer les deux rondelles d'étanchéité 71221-02006 comme suit :
Pour nG2, posez des entretoises de remplacement 71213-02032 (2).
Pour nG3, posez des entretoises de remplacement 71223-02032 (2).
Reportez-vous au manuel de l'outil "Ensemble piston pneumatique" pour obtenir les instructions de démontage.
Remarque : L'outil doit être réamorcé si des rondelles d'étanchéité de remplacement ont été installées. Pour le réamorçage, reportez-
vous au manuel de l'outil.
M o n t a g e d e l ' e n s e m b l e t ê t e p i v o t a n t e d ro i t e
• Retirez la protection 1, la vis 21 et la plate-forme 22.
• Retirez le tourillon 6 et l'axe 11.
• Placez la bague de serrage 10 sur le carter guide 23.
• Vissez l'axe 11 sur le carter guide 23 en orientant le petit orifice de fixation de la vis vers le haut. Serrez légèrement à l'aide d'une broche
de serrage.
• Vissez l'ensemble sur l'axe 11 dans la partie avant de la pièce moulée de la tête de l'outil. Reposez le tourillon 6.
• Fixez la plate-forme 22 sur la partie supérieure de l'axe 11 à l'aide de la vis 21.
• Reposez la protection 1 sur l'ensemble.
RE-
DESCRIPTION
PERE
1 1
Protection
3 3
Carter porte-mâchoires
5 5 Corps
6 6 Tourillon
7 7 Coupelle élastique
8 8 Galet
9 9 Adaptateur
1 1 0 0
Bague de serrage
1 1 1 1 Axe
1 1 2 2 Goupille
1 1 3 3 Vis
1 1 4 4 Embout
1 1 6 6 Vis
1 1 7 7 Mâchoires
1 1 8 8
Porte-mâchoires
1 1 9 9 Ressort
2 2 0 0 Guide de ressort
2 2 1 1 Vis
2 2 2 2 Plate-forme
2 2 3 3 Carter guide
2 2 4 4 Ensemble écrou de blocage
*
2 2 5 5
Obturateur de sécurité
*
2 2 6 6 Obturateur de sécurité Q/R
*
Articles non illustrés
Remarque : Les embouts et les mâchoires (14 et 17) varient en fonction des fixations.
Pour obtenir toutes les références de l'ensemble, y compris les embouts et les mâchoires, reportez-vous au manuel de l'outil.
®
nG2 ou nG3, le compteur de cycles de l'outil ne fonctionne pas. Pour réactiver

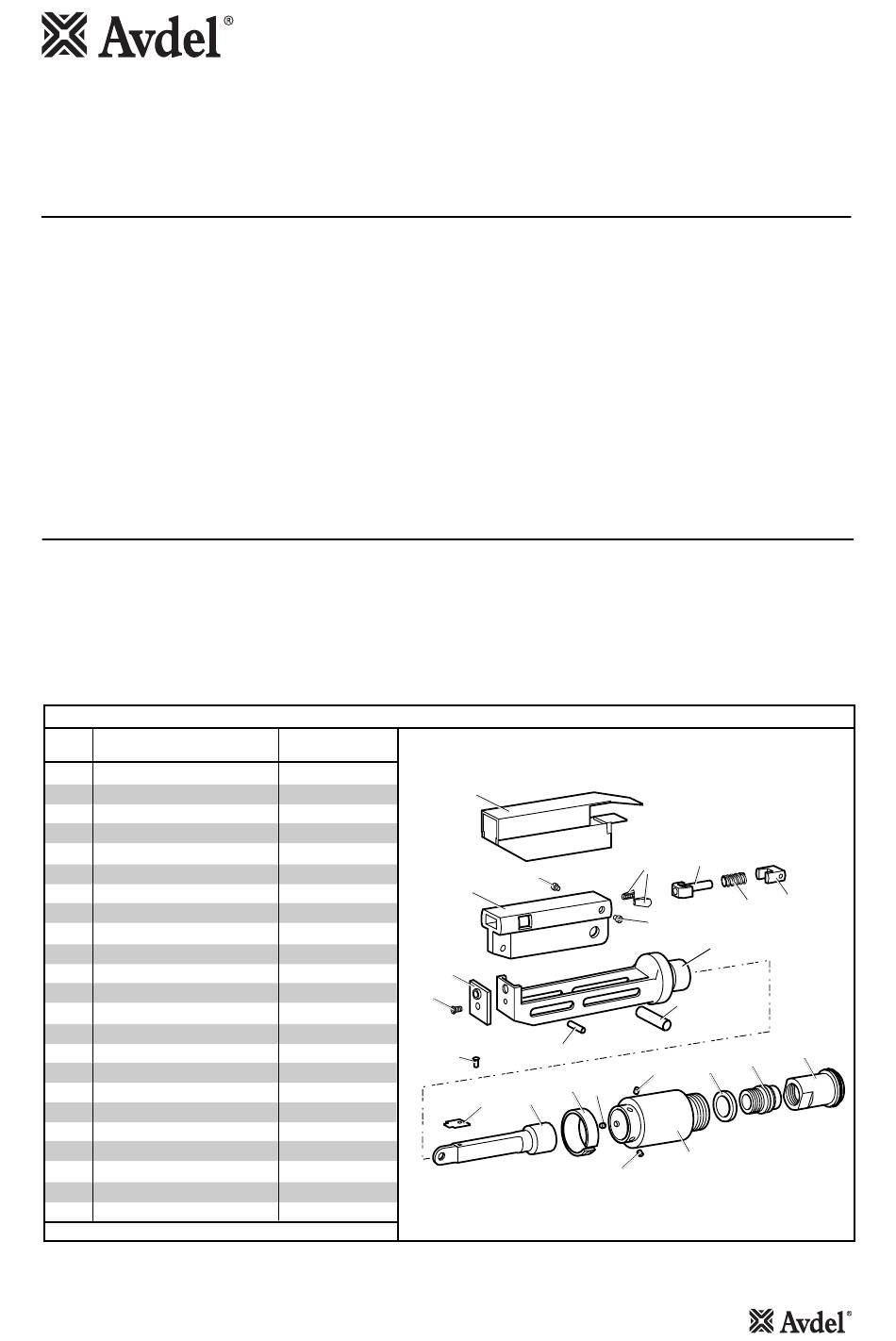

LISTE DE PIECES – TETE PIVOTANTE DROITE
TETE PIVOTANTE
DROITE
07494-05000
07494-03026
07494-03015
07343-02207
07495-03900
07007-00039
07345-03001
07345-03003
07345-03002
07007-00038
14
07342-02207
Voir manuel 13
07494-03028
Voir manuel
07346-03101
07165-00305
07494-03027
07001-00368
07345-00401
71210-02101
71213-20200
71210-20201
71213-20201
Instructions de montage
1
16
3
12
21
7
8
11
22
8
*
.
*
.
18
17
20
19
16
5
6
24
23
10
8
9
®
